詳細情報 |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| ハイライト: | 1000nm相模変器,ファイバーセンシング相模変器 |
||

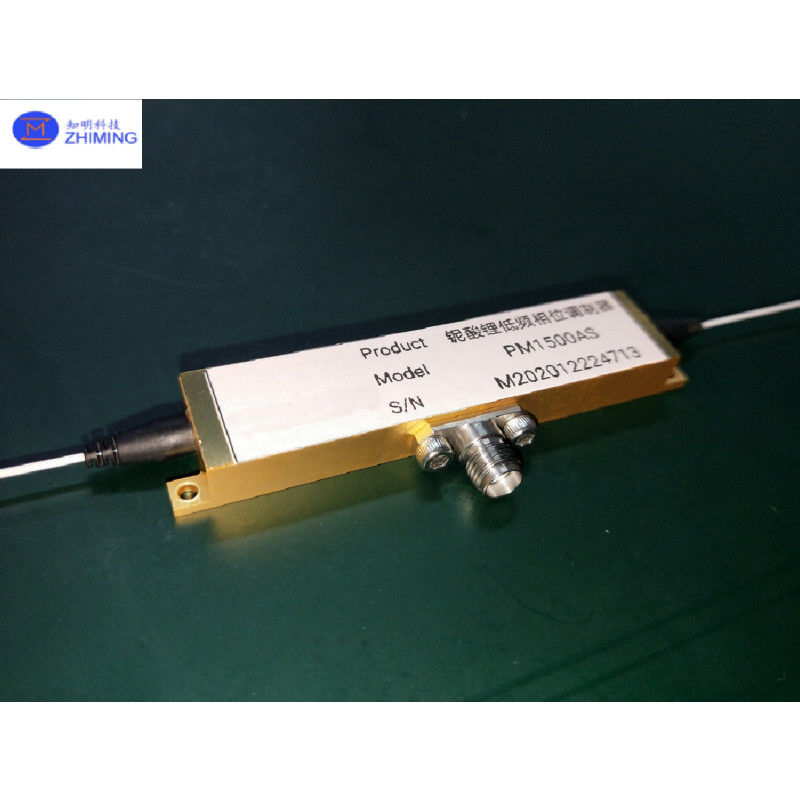

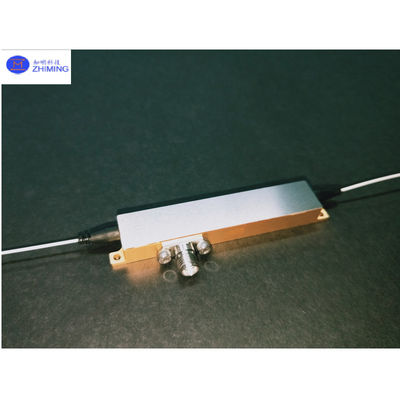

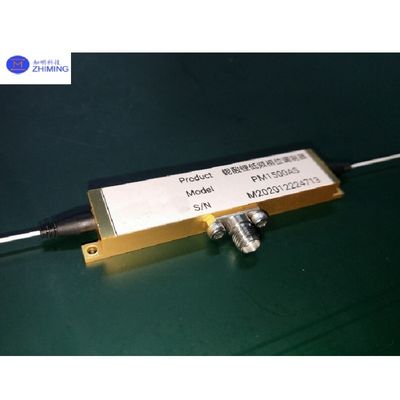

製品の説明
製品紹介
直線光波導体に基づく相模変器は,装置に適用される電気信号を通じて光波の相を調節することができる. 1000nm波長では,熱化プロトン交換技術 (APE) で製造された単極化光波導体 (プロトン交換波導体) を提供します高い光学電力の限界と優れた偏振安定性を表しています.
1000nm相模変器は,動作周波数に応じて,低周波相模変器 (例えば100MHz) と高周波相模変器 (例えば1GHz) に分類することができる.
低周波相模変器は,高阻力集積電極模配構造を使用し,低周波模配 (DCから100MHz) を要求するアプリケーションに適しています.
高周波相模変器は,高周波調節周波数 (例えば,110GHz) に最適化された50Ωインピーダンスのコプラナー移動波電極構造を使用する.
1000nm相模変器は 低挿入損失,低駆動電圧,高安定性により 光ファイバーセンサー,光通信,マイクロ波光子リンクレーザーコレントビームの組み合わせなどです
作業原理
基本メカニズム:電光効果
モジュレーターの電極に電気信号が加わると,陽子交換光波導体 (リチウムニオバートなどの材料で作られている) 内に電気フィールドが生成される.
この電場は波導体の屈折率 (光の伝播速度を支配する性質) をわずかに変化させます.
光が波導体を通るにつれて,その相位は電極の電圧と相互作用長さの割合で変化します.
周波数帯の設計変異
- 低周波相模変器 (例えば100MHz):
電子が短くてシンプルな 集積式電極構造を使います
電場は波導体全体に均等に影響し,遅いまたは静的信号 (例えばDCから100MHz) に対して効率的です.
光ファイバーセンサーやスローチューニングシステムなどで 精密制御に最適です
- 高周波相模変器 (例えば,1GHz):
高速伝送線のように設計された移動波電極を使用する (阻抗が50Ωにマッチする).
信号の遅延不一致を最小限に抑えます 信号の遅延不一致を最小限に抑えます
マイクロ波光学やレーザーレーダーなどの 高周波アプリケーションの超高速相変調を可能にします
主要なパフォーマンスメリット
高電源処理: 溶解した陽子交換 (APE) 波導体は,激烈なレーザー電源の下でも光学損傷に抵抗します.
安定した偏振:波導体は1つの偏振のみをサポートし,望ましくない偏振シフトによる干渉を避ける.
効率性: 低電圧と最小限の光学損失が エネルギー効率的な動作を保証します
申請
光ファイバーセンサー
- 分散音声/振動センサー (DAS/DVS):インフラストラクチャ (パイプライン,鉄道など) のモニタリングのために,長いファイバースパン上で振動やストレスのリアルタイム検出を可能にします.
わかった
光通信
- コレント・オプティカル・トランスミッション:通信ネットワークにおける高容量データ送信のための相符号化調節形式 (例えば,QPSK,16-QAM) をサポートする.
- リダールシステム:高解像度で自動車/産業用LiDAR用の相ベースのビーム・ステアリングや周波数・チッピングを可能にします.
- 利点:高周波調節器 (10GHzまで) は,次世代光学リンクで超高速信号処理を可能にします.
マイクロ波光学
- マイクロ波光子リンク:マイクロ波信号を最小限の歪みで光域に変換する. レーダー,衛星通信,および5G/6G無線システムにとって重要です.
- オプティカル信号処理:アナログ/RF信号のコンディショニングのための相ベースのフィルタリング,遅延線,または周波数混合を容易にする.
- 利点:移動波電極の設計により,高精度RF光学変換のための幅広く帯域幅とインペダンスのマッチングが保証される.
レーザーシステム
- 連続線束の組み合わせ:複数のレーザービームを同期し,工業用切削や防衛用のために高性能で分散制限の出力を達成する.
量子技術
- 量子鍵配分 (QKD):安全な量子通信プロトコルのために フォトン相を調節する
- 光量子コンピューティング:量子回路の光子量子ビットを制御する
- 利点:低電圧駆動では システムの複雑さと電力消費を削減できます
バイオフォトニクス と 医学 画像
- オプティカルコアレンストモグラフィ (OCT):医学診断 (例えば網膜スキャン) の画像の深さと解像度を向上させる.
- 利点:偏振安定性により,生物組織における一貫した画像品質が保証されます.
テクニカル仕様
| カテゴリー | パラメータ | 典型的な価値 | ユニット |
| オプティカル仕様 | 結晶の方向性 | X切断 Y増殖するリチウムニオバート,LiNbO3 | - どうした? |
| 波導体 製造 | 陽子交換,単極化 | - どうした? | |
| 動作波長 | 1000nm ± 20 | nm | |
| 挿入損失 | ≤ 40 | dB | |
| 豚尾の極化絶滅比 | ≥ 20 | dB | |
| オプティカルリターン損失 | -45歳 | dB | |
| 電気仕様 | 動作頻度 | DC~100M | Hz |
| 半波電圧 Vπ | ≤ 30 | V | |
| RFインペデンス | 1M | オー | |
| RFインターフェース | SMA | - どうした? | |
| パッケージの構成 | インプットファイバー |
HI1060単モード繊維またはPM980XP偏振維持繊維 (PM) |
- どうした? |
| 出力ファイバー |
HI1060単モード繊維またはPM980XP偏振維持繊維 (PM) |
- どうした? | |
| パッケージハウジング | K5509,PM01 | - どうした? |
| カテゴリー | パラメータ | 典型的な価値 | ユニット | ||
| オプティカル仕様 | 結晶の方向性 | X切断 Y増殖するリチウムニオバート,LiNbO3 | - どうした? | ||
| 波導体 製造 | 陽子交換,単極化 | - どうした? | |||
| 動作波長 | 1300nm ± 20 | nm | |||
| 挿入損失 | ≤ 40 | dB | |||
| 豚尾の極化絶滅比 | ≥ 20 | dB | |||
| オプティカルリターン損失 | -45歳 | dB | |||
| 電気仕様 | 動作頻度 | 1.0 | 5.0 | 10.0 | ゲルハーツ |
| 半波電圧 Vπ | ≤ 35 | ≤ 40 | ≤ 50 | V | |
| RFインペデンス | 50 | オー | |||
| RFインターフェース | SMA | - どうした? | |||
| パッケージの構成 | インプットファイバー |
HI1060単モード繊維またはPM980XP偏振維持繊維 (PM) |
- どうした? | ||
| 出力ファイバー |
HI1060単モード繊維またはPM980XP偏振維持繊維 (PM) |
- どうした? | |||
| パッケージハウジング | PM02 | - どうした? | |||
| パラメータ | 典型的な価値 | ユニット |
| 入力光学電源 | ≤ 100(プロトン交換波導体) | mW |
| 最大 RF パワー | ≤ 20 | dBm |
| 動作温度 | 0 ~ +70 | °C |
| 貯蔵温度 | -40 ~ +85 | °C |
| 繊維の曲線半径 | ≥50 | mm |
カスタムアイテム |
選択可能なパラメータ | 注記 |
| 低挿入損失 | ≤3.0 dB | |
| 低半波電圧 (Vπ) | ≤ 2.5V | PM1000シリーズのみ使用可能 |
| 繊維のジャケット | 無 (裸繊維) | |
| ファイバーコネクタ | 裸繊維,FC/UPC,LC/PC,APCなど |
機械図
よくある質問
Q: その通り典型的な応用は?
A: その通り光ファイバーセンシング:分散音響センシング (DAS),干渉測定
LiDAR: 高解像度のための相コード周波数調節
量子通信: 量子鍵分布 (QKD) での光子相変調
マイクロ波光学:ラジオ・オーバー・ファイバー (RoF),レーダー信号処理
Q: その通りその主な利点は?
A: その通り低電圧 (半波電圧 Vπ ≤3.0V @100MHz)
高極化安定性 (消滅比 ≥20dB)
幅広い周波数の互換性 (低周波:DC ¥100MHz;高周波: 1 ¥10GHz)
高い光学電源容量 (入力電源 ≤100mW)
