半絶縁SiC基板製造におけるクリーンルーム設計において、電磁シールドはますます重要な考慮事項となっています。
半絶縁SiC基板は電気抵抗率が高いため、外部電磁場は電荷分布や表面電位に影響を与える可能性があります。適切なシールド設計は、敏感な半導体プロセスにおけるこれらの摂動を低減するのに役立ちます。
必ずしもそうではありません。
半絶縁SiCクリーンルームは、基板露出条件、プロセス感度、および装置の電磁感受性に応じて分割する必要があります。

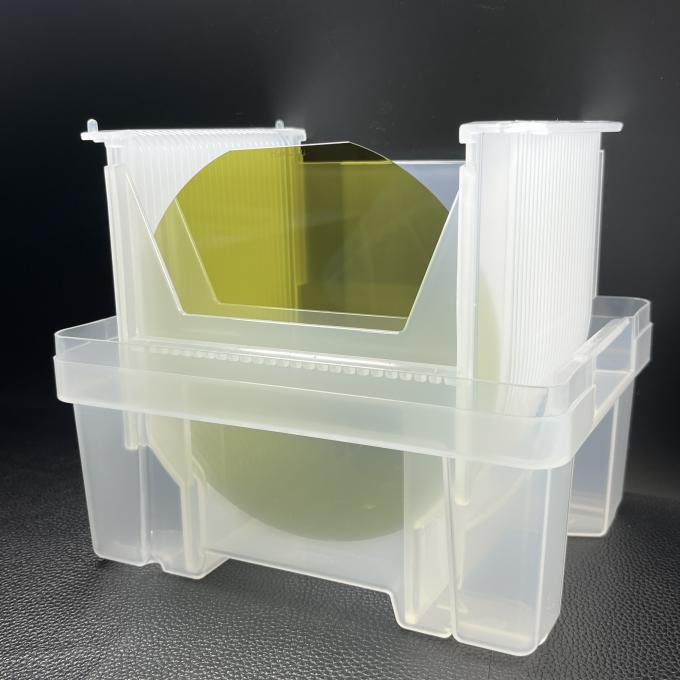

ウェーハが密閉キャリア内に保持されている場合、キャリア自体がある程度の電磁保護を提供できます。ウェーハキャリアには導電性ポリマー材料または金属コーティングされたポリマー構造を使用でき、キャリアハウジングは電気的に接地する必要があります。

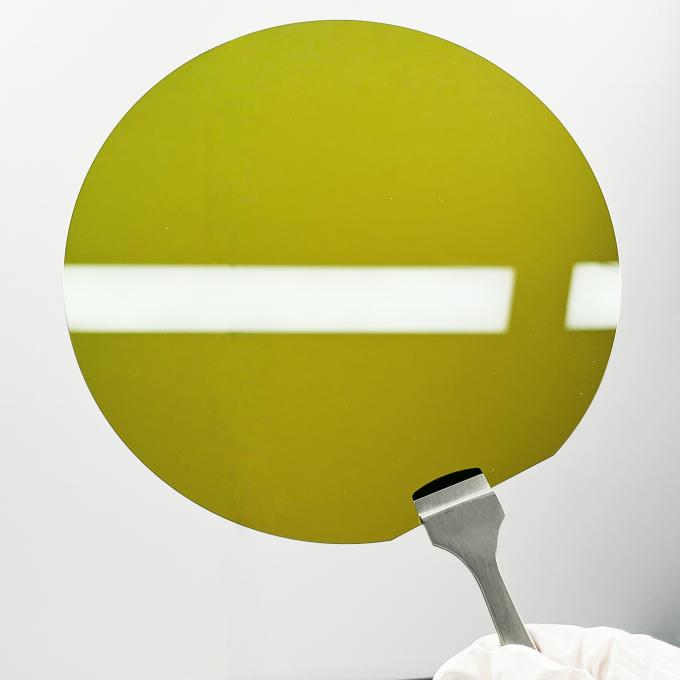

ウェーハがキャリアから取り出され、クリーンルーム環境に直接露出すると、建屋レベルのシールドがより重要になります。
フォトレジストコーティング後、基板表面は電位変動に対して特に敏感になる可能性があります。電磁シールドは、コーティングの均一性とリソグラフィの精度を維持するのに役立ちます。
表面電位制御は、スラリー挙動の安定化と研磨性能の一貫性を維持するために重要です。
電子ビームおよびイオンビーム検査システムは、電磁摂動に対して非常に敏感です。したがって、重要な検査エリアには独立したシールド保護が推奨されます。
クリーンルームの電磁シールド構造には、以下を含めることができます。
これらの構造は、壁、天井、床に設置できます。
一般的なシールド材料には、以下が含まれます。
シールド層の厚さと構造は、必要なシールド効果とターゲット周波数範囲に応じて選択する必要があります。
異なる周波数範囲では、異なるシールドターゲットが必要です。
| 周波数範囲 | ターゲットシールド効果 |
|---|---|
| 電力周波数磁場 | ≥20 dB |
| RF電界、1 MHz～1 GHz | ≥40 dB |
| マイクロ波周波数、>1 GHz | ≥30 dB |
実際のターゲットは、特定の周波数での電磁暴露がプロセス安定性または歩留まりに影響を与えるのに十分な誘導電荷を生成する可能性があるかどうかに応じて決定する必要があります。
シールド層は、電気的連続性が適切に維持されている場合にのみ効果的です。
重要な設計上の考慮事項には、以下が含まれます。
小さな不連続性、隙間、または不適切に設計された開口部は、全体のシールド性能を低下させる可能性があります。
シールド層は、単一点接地を備えた低インピーダンス接地システムを使用する必要があります。
推奨される接地抵抗は≤1 Ωです。
複数の接地ポイントは、グランドループを作成する可能性があります。これらのループを流れる誘導電流は、二次磁場を生成し、シールドシステムの効果を低下させる可能性があります。
半絶縁SiC製造における効果的な電磁シールドは、単にクリーンルームに金属パネルを追加する問題ではありません。
成功する設計には、シールド材料、構造的連続性、開口部、ドア、接地、ウェーハキャリア、およびプロセスゾーニングを統合する必要があります。
フォトリソグラフィ、CMP、および検査エリアにシールドリソースを集中させることにより、半導体メーカーは、施設全体の不要なシールドを回避しながら、よりターゲットを絞った電磁制御環境を構築できます。
