詳細情報 |
|||
| 水晶オリエンテーション: | C軸を並べた | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| ハイライト: | 極端な環境 サファイア 光ファイバーケーブル,サファイア光ファイバーケーブル,耐熱サファイア光ファイバーケーブル |
||
製品の説明
製品紹介

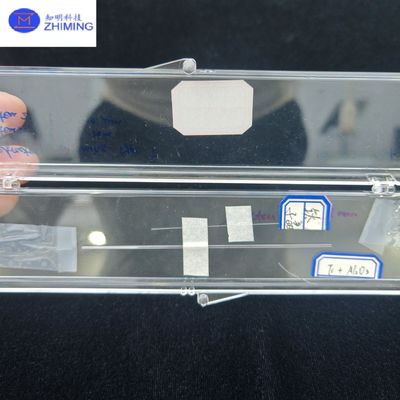

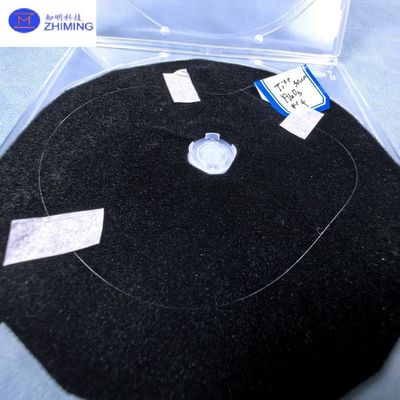

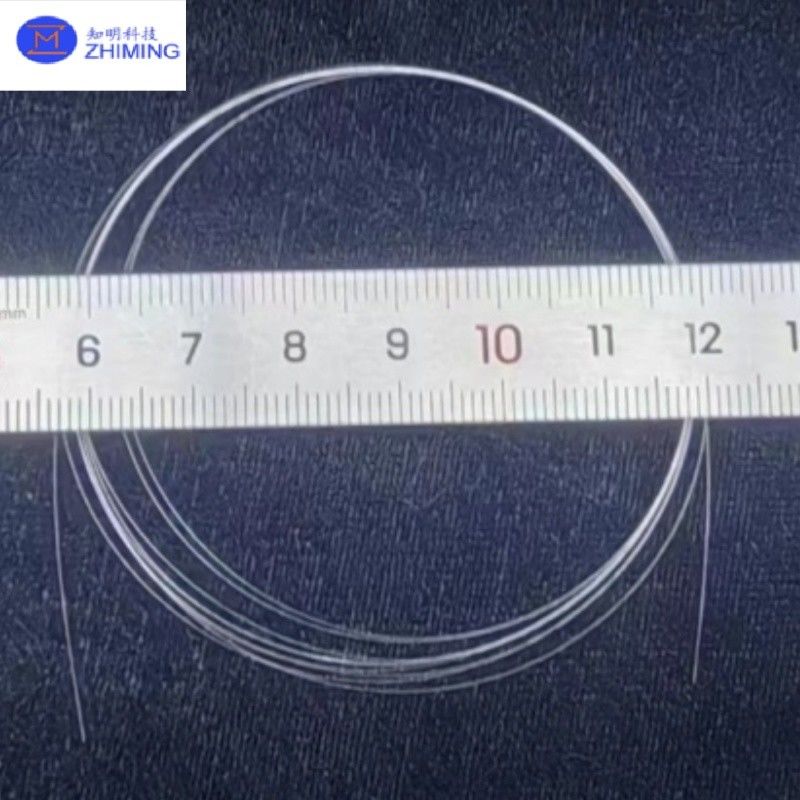

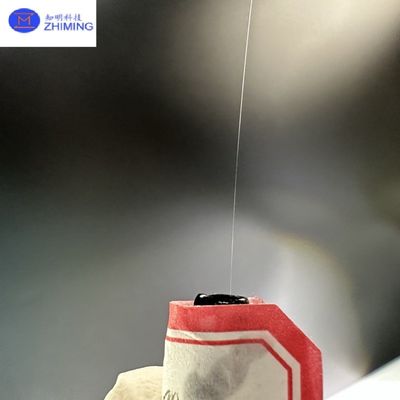

サファイア,すなわち単結晶アルミ酸化物 (Al203) は,高機械強度,化学腐食耐性,熱伝導性が良い材料で,溶融点が2072°Cに達する.ZMSHは75~500umの直径を持つサファイア光ファイバーを提供することができます光ファイバーは,光ファイバーの柔軟性を犠牲にすることなく,より高い光伝達エネルギーを保証することができる.半径100um以上の光ファイバー用,PTFEスリーブまたは光ファイバーコネクタはオプションで,AI203ドーピング,YAGドーピング,YAGドーピング光ファイバーなどの他のタイプの光ファイバーはオプションです.
サファイア 光ファイバー の 作業 原則
サファイア光ファイバーは,特殊な材料の特性と光学メカニズムを利用して,極端な環境でも効率的な光信号伝達を実現する.基本的な原則は以下に概説されています:
材料と製造
高純度サファイア: 2072°Cで溶け,腐食/放射線に耐性があり,極端な温度 (-269°C~1900°C) に耐える.
LHPG製造: レーザーで形状された繊維 (75×500μm) を最小限の光学損失のために空気覆い付き.
オプティカルメカニズム
TIR:高屈折率 (~1.76) が,コアを効率的に照らす (NAは1.4まで).
低衰弱: 高功率レーザー伝送のために近赤外線では0.5~1.0 dB/m.
主要 な 利点
機械的強度 2200MPa 張力強度 シリコン酸を上回る
環境耐久性:真空,放射線 (100 kGy γ線) および化学的暴露で安定している.
性能仕様
| パラメータ | 仕様 |
|---|---|
| 結晶の方向性 | C軸を並べた |
| 溶融点 | 2072°C |
| 張力強度 | 2200 MPa |
| レーザーダメージの限界 | 1.3 kJ/cm2 @ 3μm波長 |
| 数値アパルチャー (NA) | 0.45 (300μm繊維,長さ1m) |
| 衰弱 | 0.5-1.0 dB/m (近赤外線帯,300μmファイバー) |

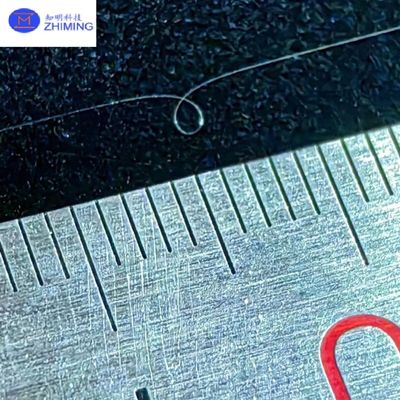

| 折りたたみ損 | 3% @ φ3cmループ (100μm繊維) |
申請
1超高速産業センサー
-
鋳造工場における溶融金属レベル監視
-
ジェットエンジンにおけるリアルタイム燃焼診断
2深空の光学システム
-
金星着陸機の耐腐食データリンク
-
核動力宇宙船における放射性硬化信号伝送
3先進的な医療ソリューション
-
高功率レーザーアブレーション手術用探査機
-
マイクロエンドスコップ用マルチスペクトルイメージングバンドル
4極端な科学研究
-
核融合炉におけるプラズマ診断
-
超高圧下でのインシチュースペクトル解析 (DACアプリケーション)
Q&A
Q1: シリカ繊維に比べて重要な利点?
A: 1600°Cで500時間以上連続で動作します (シリカの400°C/1時間限度量に対して) 10倍高い放射線耐性で,原子力/宇宙用途に最適です.
Q2:サファイアが壊れやすいのは どう対処しますか?
A: プロテクトのグラデントインターフェイス技術機能:
-
タイタン合金 ストレス解消層 (マイクロベンディング損失を防ぐ)
-
ナノスケールでの表面磨き (欠陥密度 <0.1/cm2)
