レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ

レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ

商品の詳細:

起源の場所: 中国
ブランド名: ZMSH
証明: ROHS

お支払配送条件:

受渡し時間: 2-4weeks
支払条件: T/T
チャット チャット

詳細情報

化学式:: Al2O3 (アルミ酸化物) 硬度:: 9 モハス
溶融点:: 2053°C (3727°F) 密度 (g/cm3):: 3.97
トランスミッション範囲:: 190nmから5ミクロン ポイスンの比率:: 0.27 - 030
尺寸の許容量:: ±0.01-0.10mm 厚さの許容量:: ± 0.10mm または個別化

製品の説明



レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ



抽象

エッジ定義フィルムフィード成長 (EFG) 方法を用いて製造され,両端から磨き上げられたサファイア管は,先進的なレーザーおよび光学システムにおける重要な部品として出現しています.卓越した耐久性 で 知られています高性能の透明な材料を必要とするエンジニアやデザイナーにとって,EFGのサファイア管は,この管は,機械的な硬さのユニークな組み合わせを提供しています高性能レーザーから半導体処理室まで,理想的な用途になります. この記事では,定義する特徴を調査します双面に磨かれたEFGサファイア管の実用的な用途

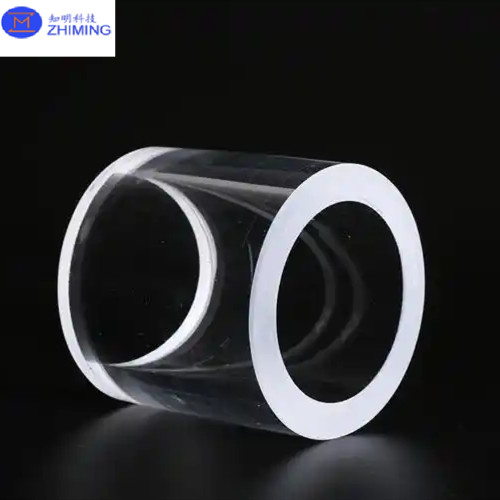

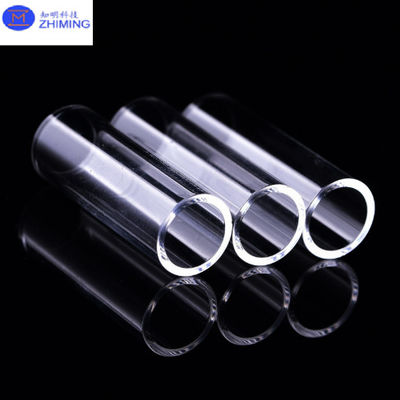

レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 0レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 1




サファイア 管 の 特質

サファイア (単結晶アルミニウム酸化物,Al2O3) は,光学部品に使用できる最も硬く,化学的に安定した材料の1つです.EFG法でチューブに製造され,その後両端に磨く場合高精度な工業および科学用途に特に適した特性を得ています.


1特殊な硬さ

サファイアはモース硬度スケールで9位です ダイヤモンドに次ぐものですこの 極端 な 硬さ に よっ て,サファイア 管 は 傷 傷 に 耐え,機械 的 な 磨き に 遭っ て も 表面 の 整合 性 を 保ち ます.


2高い光学透明性

EFGサファイア管は深紫外線 (約150nm) から中赤外線 (最大5.5μm) までの幅広いスペクトル範囲で優れた伝達性を有します.この幅広いスペクトル透明性により,様々な光学およびレーザーベースのアプリケーションに適しています..


3高温耐性

サファイアは真空環境で2000°Cまで耐えるため,高温レーザーと光学システムにとって最良の材料の一つです.


4優れた化学的安定性

サファイアは化学的に惰性であり,水素フッ素酸やプラズマ環境を含むほとんどの酸,塩基,溶媒による腐食に耐える.半導体製造のトップの選択肢です.


5優れた熱伝導性

ほとんどの光学ガラスと比較して,サファイアにはより優れた熱伝導性があり,高電力システムで効率的な熱散を保証します.


6光学表面ポリッシュ (ダブルサイド)

双面ポリッシュは,透明性と平らさを向上させ,散乱を軽減し,密封または粘着システムとの正確な統合を可能にします.高性能光学のレーザー誘導損傷限界 (LIDT) を改善する.

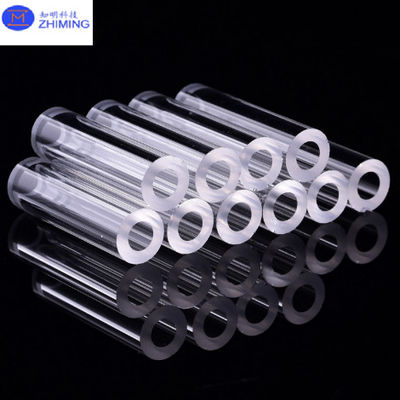

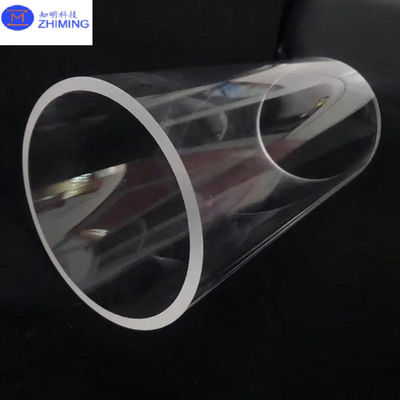

レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 2レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 3




サファイア管 の 応用

オプティカル と メカニカル の 特質 の 独特 な 組み合わせ に よっ て,ザファイア 管 は,さまざまな 産業 に 優位性 を 持っ て い ます.以下 に は,最も 広く 応用 さ れる 分野 の 一部 が 挙げ られ て い ます.



1レーザーシステム


EFGサファイアチューブは,特にファイバーレーザー,CO2レーザー,固体レーザーなどの高電力レーザーでレーザービーム配送システムで使用されています.透明性と損傷耐性は,厳しい作業環境でも安定して正確な光線伝送を可能にします.

  • 保護 窓:レーザー 溶接 や 切断 システム で は,サファイア 管 が レンズ や センサー の 保護 袖 と し て 役立っ て い ます.

  • 冷却チャネル:二极管レーザーシステムでは,光学モニタリングと熱調節を組み合わせた冷却液の流れのための透明なチャネルとして機能することができる.


2オプティカル機器


サファイア管は,環境ストレス下で長期の安定性と透明性を要求する高精度光学装置でしばしば使用されます.

  • スペクトロスコピーとセンシング:これらのチューブは,高い光学透明性が不可欠なラーマンスペクトロメーターまたは熒光検出システムに理想的です.

  • 光ファイバーと光ガイド: 磨いたサファイア管は,光ファイバーアセンブリの光パイプとして,または光学コネクタのアライナメントスリーブとして機能することができます.


3半導体機器


半導体 産業 は,反応 性の ガス や 高温 に 耐える 材料 を 求め て い ます.サファイア 管 は,以下 の 要求 に 応じ ます.

  • CVD/MOCVD 原子炉室:プラズマ面の部品の一部として,エッチングや粒子生成に抵抗する.

  • 観測窓:EFGのサファイア管は真空室内の視覚監視のための透明な視界眼鏡として使用されます.


4医学と生命科学


生命科学では,サファイルの生物互換性と光学特性により,特殊機器に適しています:

  • HPLCにおけるフローセル:サファイア管は,化学的耐性と透明性が重要な高圧液体染色体撮影に使用される.

  • エンドスコープ機器: 擦り傷耐性と透明性により,医療診断における高画質画像ができます.


5航空宇宙と防衛


サファイア管は,厳しい航空宇宙環境で使用されます.

  • ミサイル・オプティカル・ドーム:強さと熱耐性により

  • センサー保護:光センサーを砂,風,熱ショックから保護する.

    レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 4レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 5




本物の製品写真と製造の洞察



上記の画像では 高純度なEFGサファイア管が 両端から光学基準に 磨かれています




試験管は示しています


  • 完璧な円筒対称性: 恒常なビーム伝播と機械的なフィットが保証されます.

  • 均一な内側と外側の直径: 光学装置や圧力容器の正確な調整を可能にします.

  • 水晶透明性: 原材料と磨き技術の質を強調する.


カスタマイズオプション:


  • 外径:通常は3mmから100mm.

  • 壁厚さ:0.5mmから10mm

  • 長さ:要求に応じて最大300mm以上

  • オリエンテーション: ランダムまたは指定 (C軸,A軸等) バイブレンジェンスに敏感なアプリケーション.


磨きグレード:


  • 表面荒さ Ra ≤ 0.3 μmまで

  • 両面の光学ポーチは 光の分散を最小限に保ちます




なぜ EFG の 二重 磨き さ れ た ザファイア 管 を 選ぶ べき です か


EFG方法により,真空管の直接成長が可能になり,廃棄物を排除し,寸法をより厳格に制御できます.この製造方法は,高性能部品を保証します.:

レーザーと光学システムのためのサファイアチューブEFG双面ポリッシュ 6

  • 大量生産のコスト効率性


  • 一貫したシステム統合のために再現可能.


  • 最も困難な環境でも 長生きします



伝統的なガラスやクォーツ管と比較するとサファイアは強さや耐久性において優れているだけでなく,ミッション・クリティックな用途で使用することを正当化する優れた光学および熱特性も備えています.




結論

硬さ,光学伝達力,光学技術,光学技術,光学技術,光学技術,光学技術,光学技術,熱抵抗精度や性能や耐久性が不可欠な産業に 使えるようにしています敏感な科学機器の構築サファイア管は信頼性と前向きな選択肢です 材料は,

オーダーメイドサイズ,コーティングオプション,および卸売価格については,当社の技術販売チームに連絡してください. 私たちは完全なOEMサポート,迅速な配送時間,およびグローバル配送を提供しています.





Q&A

Q: サファイア管とは何か? 何のために使われますか?


A: その通りサファイア管は,合成サファイア (単結晶アルミ酸化物,Al2O3) から作られた円筒状の部品で,例外的な硬さ,高い光学透明性,熱や化学物質に耐性がある. サファイア管は,一般的にレーザーシステム,光学機器,半導体処理機器,医療機器で使用されています. 幅広いスペクトル (UVからIR),極端な環境での耐久性も高精度で高ストレスのアプリケーションに最適です
