詳細情報 |
|||
| Density: | 2.2 g/cm³ | Compressive Strength: | 1100 MPa |
|---|---|---|---|
| Flexural (Bending) Strength: | 67 MPa | Tensile Strength: | 48 MPa |
| Porosity: | 0.14–0.17 | Young’s Modulus: | 7200 MPa |
製品の説明

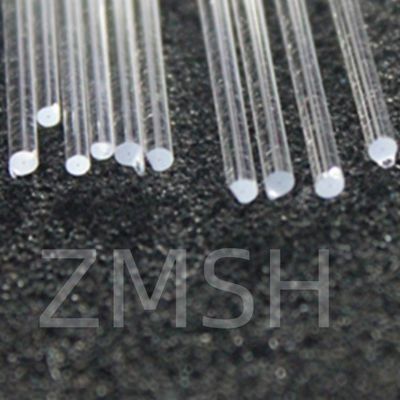

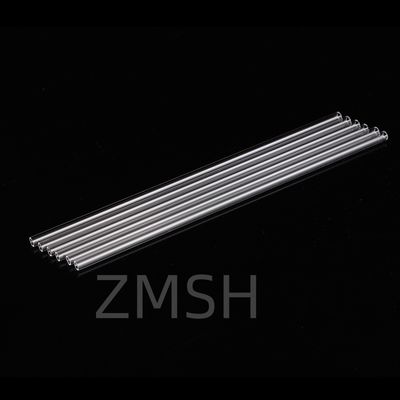

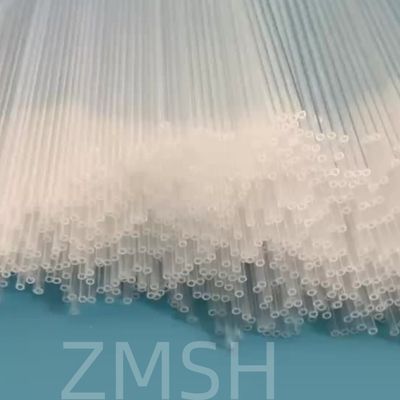

フューズドシリカキャピラリーチューブ SiO2 超微細 生物医学 半導体
はじめに
フューズドシリカキャピラリーチューブは、高純度の非晶質二酸化ケイ素（SiO₂）から作られた精密に引き抜かれた中空チューブです。優れた熱安定性、耐薬品性、光学的透明性により、分析機器、生体医療デバイス、光ファイバー、半導体製造に広く使用されています。
これらのチューブは、非常に小さい内径（ID）を持ち、多くの場合、数ミクロンから数百ミクロンで、高精度な流体またはガスの流れをサポートするために、寸法公差が厳しく、内面が滑らかです。
製造原理
チューブの形成
-
プリフォームの準備: 大きな石英ガラスロッドまたは中空コアプリフォームは、火炎加水分解またはCVDによって製造されます。
-
延伸プロセス: 高温炉（通常1800〜2200℃）を使用して、プリフォームを徐々に加熱し、制御された環境で細いチューブに引き伸ばします。正確な内径と外径を得るために、延伸速度と温度は厳密に制御されます。
-
アニーリングとクリーニング: 延伸後、チューブは残留応力を除去するためにアニーリングされ、表面の汚染物質を除去するために酸浴で化学的に洗浄される場合があります。
オプションのカスタマイズ
キャピラリーは、機械的保護または機能化のためにコーティング（ポリイミドまたは金属など）することができます。用途のニーズに合わせて、端をフレア加工、研磨、または特定の長さに切断することができます。
フューズドクォーツの物理的、機械的、電気的特性
| 特性 | 代表値 |
|---|---|
| 密度 | 2.2 g/cm³ |
| 圧縮強度 | 1100 MPa |
| 曲げ強度 | 67 MPa |
| 引張強度 | 48 MPa |
| 多孔性 | 0.14〜0.17 |
| ヤング率 | 7200 MPa |
| せん断（剛性）率 | 31,000 MPa |
| モース硬度 | 5.5〜6.5 |
| 短時間最大使用温度 | 1300℃ |
| アニーリング（歪み緩和）点 | 1280℃ |
| 軟化点 | 1780℃ |
| アニーリング点 | 1250℃ |
| 比熱（20〜350℃） | 670 J/kg・℃ |
| 熱伝導率（20℃） | 1.4 W/m・℃ |
| 屈折率 | 1.4585 |
| 熱膨張係数 | 5.5 × 10⁻⁷ cm/cm・℃ |
| ホットフォーミング温度範囲 | 1750〜2050℃ |
| 長時間最大使用温度 | 1100℃ |
| 電気抵抗率 | 7 × 10⁷ Ω・cm |
| 絶縁耐力 | 250〜400 kV/cm |
| 誘電率（ε） | 3.7〜3.9 |
| 誘電吸収率 | < 4 × 10⁻⁴ |
| 誘電正接 | < 1 × 10⁻⁴ |
用途
-
精密キャピラリーガラスチューブは、液体測定、液体送達、流量制限器、光ファイバーコンポーネント、レーザー技術、X線回折分析、熱電対アセンブリ（通常サファイア製）など、幅広い用途があります。
-
微量薬物送達。
-
臨床検査またはサンプル収集。
-
血液採取に使用されるヘマトクリットキャピラリーチューブ。
-
使い捨ての「マーク付き」ガラスマイクロピペット。
-
正確な、事前に決定された容量の分注（分注）用に設計されたマイクロピペット。
-
TLC（薄層クロマトグラフィー）プレートに小さなサンプルを堆積させるために使用されるキャピラリースポッター。
-
光ファイバーデバイスのコアコンポーネントとして使用。
-
学校、産業研究所、食品産業で固体の融点をテストするために使用。
-
精密キャピラリーチューブは、ガラス白金電極、ガラス銅電極などのガラス金属電極の製造にも使用されます。
FAQ
Q1：フューズドシリカと石英の違いは何ですか？
A1：フューズドシリカは、熱膨張が非常に低く、光学的透明度が高い、非晶質（非晶質）の二酸化ケイ素です。石英は、天然の結晶性SiO₂または合成的に成長した石英を指す場合があります。フューズドシリカは、通常、より高い純度とより優れた耐熱衝撃性を提供します。
Q2：キャピラリーチューブで利用可能な最小内径はどれくらいですか？
A2：市販のフューズドシリカキャピラリーは、5〜10ミクロンという小さな内径を持つことができます。カスタマイズされた製造では、厳格な品質管理の下でさらに小さいサイズが可能になる場合があります。
Q3：フューズドシリカキャピラリーはオートクレーブまたは滅菌できますか？
A3：はい。フューズドシリカは高温に非常に強く、劣化することなく、オートクレーブ、乾熱、または化学滅菌を使用して滅菌できます。
