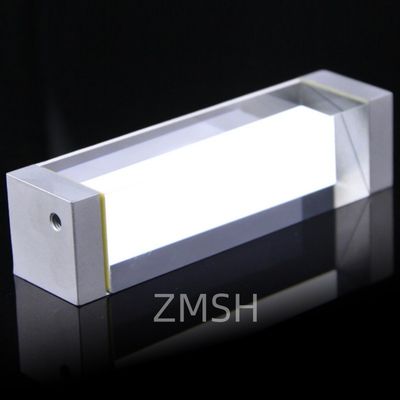

| ブランド名: | ZMSH |
| 型番: | クォーツプリズム |
| MOQ: | 2 |
| 価格: | 20USD |
| パッケージの詳細: | カスタムカートン |
| 支払条件: | T/T |
プリズムは、1つ以上の反射面が1つのガラス片に研磨された光学素子です。光路の方向転換、画像の反転または回転を行う機能があり、平面鏡の組み合わせと考えることができます。プリズムは、レーザー研究、レーザー光学系、光学イメージング、マシンビジョン、ライフサイエンス、および生物医学用途または製品で広く使用されています。
プリズムは光を偏向させるだけでなく、画像の向きを調整することもできます。プリズムの設計は、光との相互作用を決定します。光がプリズムに入射すると、プリズムから出射する前に1つ以上の表面で反射したり、プリズムを通過する際に屈折したりすることがあります。
| タイプ | 特徴 |
|---|---|
| 直角プリズム | 1. 光路を90°または180°偏向 2. 画像/光路の方向転換に使用 |
| ウェッジプリズム | 1. 単独で使用すると、特定の角度でビームを偏向 2. ペアで使用すると、ビーム成形または偏向制御が可能 |
| ペンタプリズム | 1. 光路を90°偏向 2. 画像の向きを反転や反射なしに維持 |
| ダブプリズム | 1. プリズムの回転角度の2倍だけ画像を回転 2. 出力ビームは元のビームの方向に沿って配置されたまま |
| 中空ルーフミラー（反射型） | 1. 光路を180°偏向 2. 反射面はアルミニウムでコーティング |

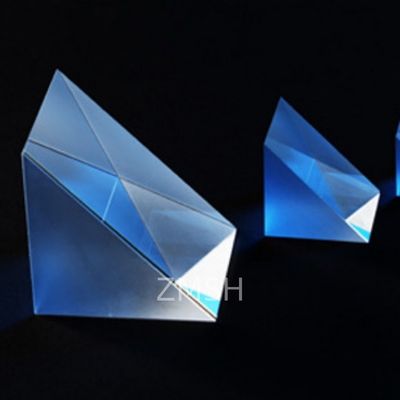

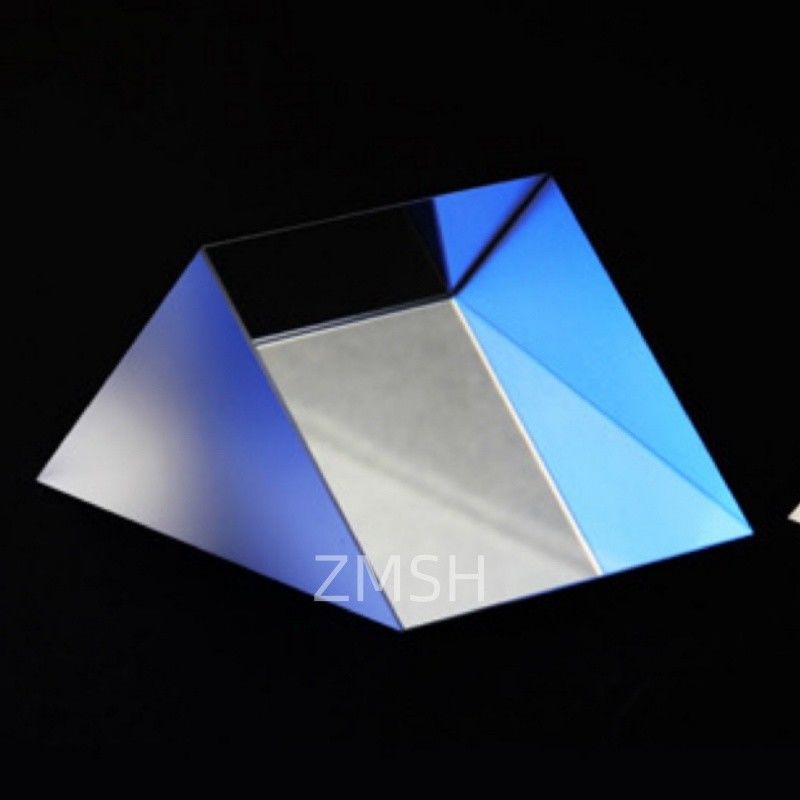

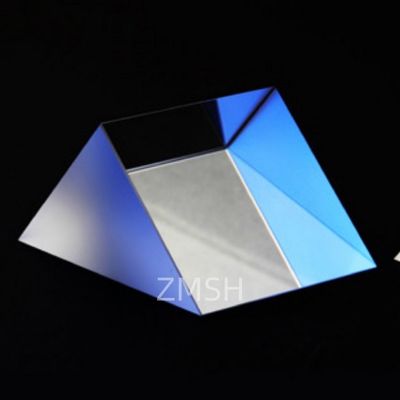

直角プリズムは、光学系で形成された光路を方向転換したり、画像を90°偏向させたりするために一般的に使用されます。プリズムの向きによっては、結果として得られる画像は左右に正しく表示されますが、上下が反転する場合があります。直角プリズムは、画像の組み合わせやビームの変位にも適用されます。
光が直角面の1つから入射すると、斜辺表面（空気との界面）で全内部反射を起こし、もう一方の直角面から出射し、90°の偏向が生じます。
光が斜辺表面から入射すると、両方の直角面（空気との界面）で全内部反射を起こし、180°偏向された後、斜辺から再び出射します。
ウェッジプリズムを個別に使用すると、垂直面に入射する光ビームを特定の角度で偏向させることができます。偏向角度はウェッジ角度に依存します。ウェッジ角度が異なると、ビームの偏向も異なります。ビームが静止したままでウェッジプリズムを回転させると、ビームの円形スキャン出力を生成できます。
一対のウェッジプリズムは、全角度4θdの円内の任意の場所にビームを操縦できます。ここで、θdは単一のプリズムの偏向角度です。このビーム操縦は、2つのウェッジプリズムを個別に回転させることによって実現されます。これは、さまざまな位置にビームをスキャンして、正確なビーム制御を可能にするために、イメージングアプリケーションで一般的に使用されます。
ペンタプリズムは、入射光をプリズム内で2回反射し、その方向を正確に90°変更します。画像は直立したままで、元の手方向（反転またはミラーリングなし）を保持します。単一反射の直角プリズムと比較して、ペンタプリズムは、プリズムの取り付け方向に関係なく、入射ビームを正確に90°偏向させることができます。これにより、2つのミラーで構成されたシステムよりも安定性が高くなり、入射光の角度に対する感度がなくなります。
その結果、ペンタプリズムは、セオドライト、コリメーター、距離計など、さまざまな光学観測および校正機器で一般的に使用されています。DSLRカメラでは、ファインダーのレフレックスシステムも、光学パスを固定角度で方向転換するためにペンタプリズムを使用しています。

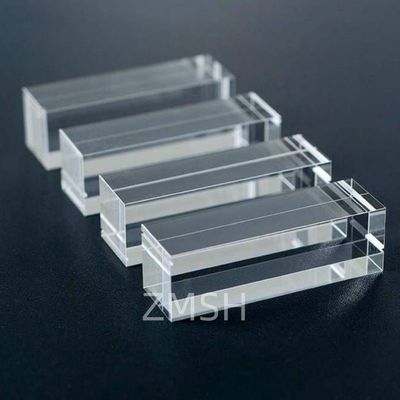

ダブプリズムは、独自の光学特性を持っています。光が傾斜面から入射すると、出力ビームは元の方向を維持しますが、反転した画像を形成します。プリズムを角度θだけ回転させると、結果として得られる画像は2θだけ回転します。光がプリズムの底面から入射すると、ビームは反対方向に反射され、反転した画像も生成されます。
ダブプリズムは、コリメートされた（平行な）光で使用すると最適に機能します。入射ビームが収束している場合、乱視が発生し、画質が低下する可能性があります。さらに、ダブプリズム内で全内部反射が発生するため、s偏光成分とp偏光成分の間に位相差が生じ、透過ビームの偏光状態に影響を与える可能性があります。
中空ルーフミラープリズムは、プリズムの傾斜面から入射する光を反射します。平面鏡とは異なり、反射ビームは入射ビームと平行なままで、横方向に変位し、ビーム干渉によって引き起こされる問題を回避します。
直角プリズムの2つの角度付き表面は正確な角度で固定されているため、2つの別々のミラーを手動で調整して平行ビーム反転を実現する場合と比較して、セットアップがはるかに便利で正確になります。
石英プリズムは、優れたUV透過性、熱安定性、耐薬品性、および低複屈折性により、精密光学系で広く使用されています。屈折と反射を通じて光路を正確に操作できるため、高性能光学用途に最適です。主な用途分野には以下が含まれます。
Q1：石英プリズムとは何ですか？標準的なガラスプリズムとはどのように異なりますか？
A1：
石英プリズムは、優れたUV透過性、熱安定性、および耐薬品性で知られる高純度の結晶または溶融石英（SiO₂）で作られた光学プリズムです。標準的なガラスプリズム（例：N-BK7）と比較して、石英プリズムはより深いUV範囲で動作し、より高い温度に耐えることができ、過酷または高エネルギー環境により適しています。
Q2：石英プリズムはどの波長範囲を透過できますか？
A2：
石英プリズムは、通常180 nm（深紫外）から2.2 μm（近赤外）までの広い透過範囲を提供します。これにより、紫外線レーザー、蛍光分光法、およびIRビームステアリングに最適です。
Q3：石英プリズムは高温に耐性がありますか？
A3：
はい。石英は、約1,620°Cの軟化点と優れた耐熱衝撃性を備えた高い熱安定性を備えています。これにより、石英プリズムは、高出力レーザー光学系および高温測定システムに適しています。
