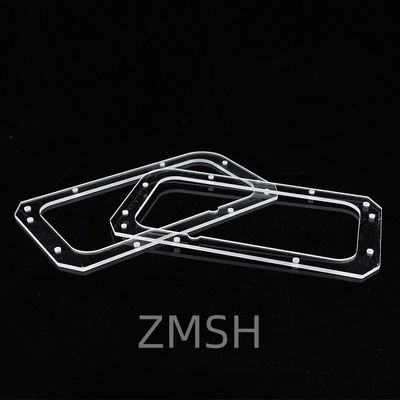

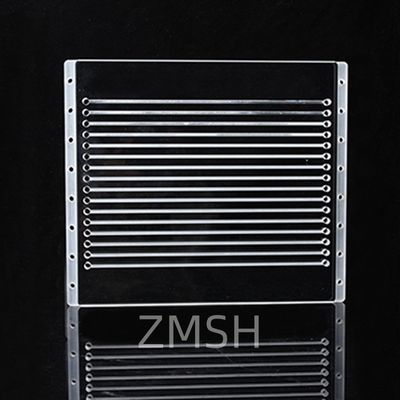

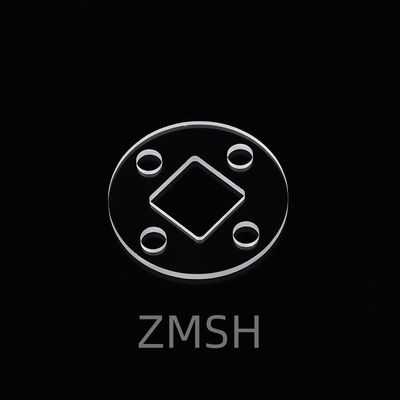

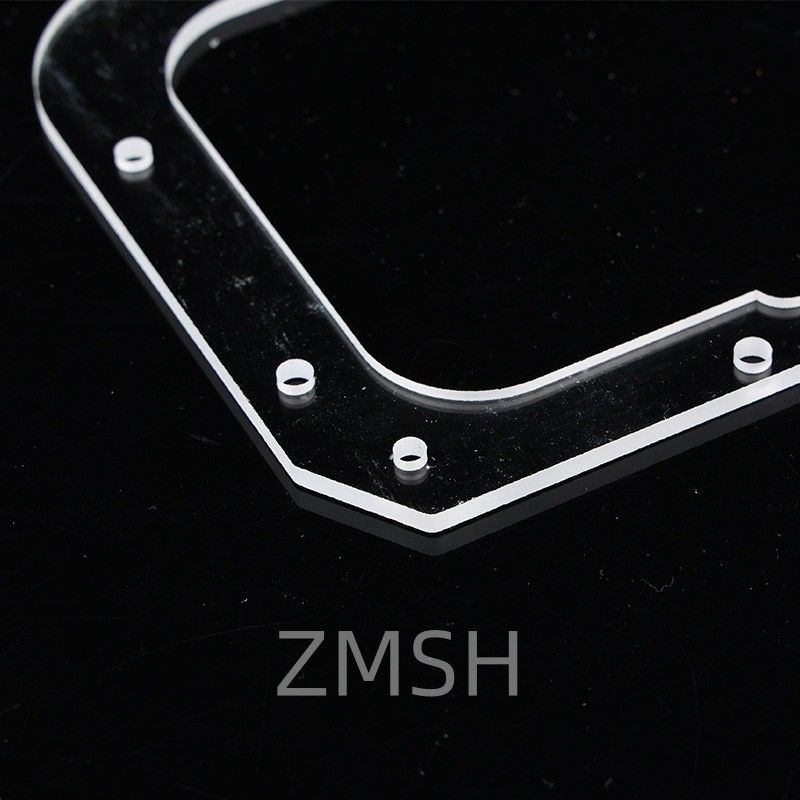

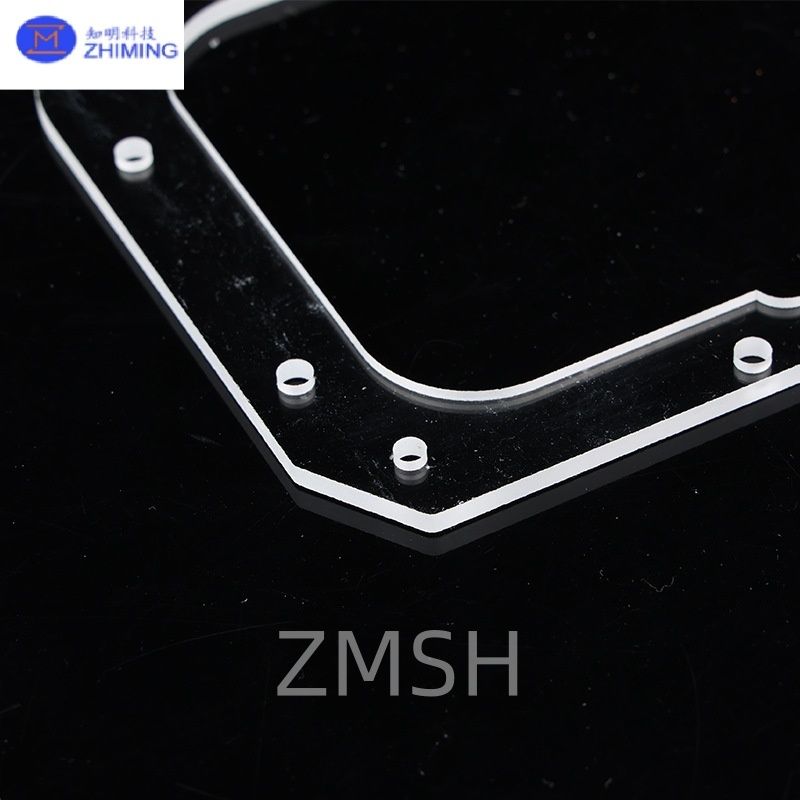

クォーツ板の概要

クォーツプレートは,高純度シリカガラスから製造された工学部品で,カスタムサイズと複雑な幾何学で利用できます.この形状のクォーツ基板は,光学における高性能アプリケーションをサポートするように設計されています微流体,真空システム,高温製造

組み込まれた穴は,ビームの調整,ガス流量,ファイバーフィードスルー,またはマウント機能を可能にします.プレートはスペクトルおよび熱ニーズに対応するさまざまな材料で提供されています.

クォーツ 材料 の 種類 が 説明 さ れ て いるクォーツプレート

• JGS1 (UV級クォーツ):
  エクシマーレーザー光学,UVリトグラフィー,DUV検出の適用に最適. 185nmまで優れた伝達力.

• JGS2 (標準光学クォーツ):
  260~2500 nm の範囲でバランスのとれたコストと性能.画像システムと一般光学に適しています.

• JGS3 (赤外線クォーツ):
  高いOH− 含有量,熱ショック耐性.高温環境に最適.UV- 重要な作業には適さない.

どう 作ら れ ます かクォーツプレート

レーザードリリングは,材料表面に集中したレーザービームを集中させ,溶けたクォーツガラスに穴を開ける高精度で接触しない方法である.激光 の 激しい エネルギー は 素早く 石英 を 熱し て 蒸発 さ せる裂け目や機械的なストレスを引き起こさず,クリーンな穴を形成します.

この技術は,特にマイクロホール (10 マイクロンくらいの大きさ),高密度のパターン,脆弱なクォーツ部品に適しています.フェムト秒またはピコ秒レーザーは,熱の影響を受けたゾーンを最小限に抑え,優れた精度で滑らかなエッジを達成するために一般的に使用されます.

レーザードリリングは,微流体,半導体,光学,精度と信頼性を要求する高度な科学機器に広く適用されています.

使用事例クォーツプレート

精密なマイクロホール,透孔,または複雑なパターンを特徴とする,掘削された溶融クォーツガラスは,優れた熱安定性,光学透明性,化学抵抗性カスタムな穴の幾何学を導入する能力は,材料の機能性を拡大し,多くの高度なアプリケーションで重要なコンポーネントになります.

1半導体加工

掘削されたクォーツ基板は以下に使用される.

• 精密なガス流孔を備えたホイファーキャリア,受容器,シャワーヘッド

• プラズマエッチングとCVDシステム,ガス配分が均等である場合

• フォトリトグラフィーとイオン植入室のためのカスタム設計のクォーツ部品

2微流体装置

マイクロホール付きの溶融クォーツは:

• 化学および生物学的分析のためのラボ・オン・チップシステム

• 毛細管電泳またはサンプル注入インターフェース

• 透明性と生物互換性が要求される BioMEMS (バイオメディカルマイクロ電子機械システム)

3オプティクス&フォトニクス

クォーツの高紫外線と赤外線伝達性により,以下のような用途で価値があります.

• ラインナインされたピンホールやアパレルを持つレーザーシステム

• 光学マスク,ビームスプリッタ,穴を掘ったレンズ配列

• ガスまたは液体注入口を持つスペクトロスコピー窓

4高温・真空システム

掘削されたクォーツ部品は以下に使用される:

• 電子の入口または流体入口を持つ真空室

• 高温炉や熱炉,水晶管や密閉孔のプレートを必要とする

• 熱分析またはガス反応に使用されるクォーツアンプルまたはセル

5化学・製薬産業

クォーツの化学的惰性により

• 試料またはセンサーポートを持つ反応容器

• 流通式原子炉

• 腐食性液体採取システム

6航空宇宙と防衛

精密穴を持つ特殊なクォーツ部品は,以下に使用されます.

• センサーホース

• オプティカルターゲティング部品

• 高速診断窓

7科学研究とカスタムラボウェア

多くの大学や研究機関では,穴を掘った石英ガラスを以下のように使用しています.

• 化学的耐性と熱耐性を要求する実験装置

• カスタム製の反応セル,真空フレンズ,または窓のマウント

• X線と中性子線線部品

よくある質問クォーツプレート

Q1: このプレートには 双面磨きを 提供していますか?
A1:はい,光学的なアライナインメントと結合アプリケーションのために,単面と双面の磨き塗装の両方が利用できます.

Q2: 典型的な厚さの範囲は?
A2 について標準厚さは0.5~10mmですが,注文に応じてカスタム厚さは利用できます.

Q3: 切片やスロットのような複雑な形を処理できますか?
A3 について複雑な輪郭を 作り出せます キーウェイや曲線やハイブリッド幾何学などです

Q4:JGS3はレーザー使用に適していますか?
A4 式:JGS3はIRレーザーで使用できるが,低伝導性のため深紫外線レーザー光学には適していない.
