詳細情報 |
|||
| 内径 (ID): | 0.1 mm まで | 外の直径（OD）: | 0.2mmまで |
|---|---|---|---|
| 壁の厚さ: | 0.1 mm まで | 表面の質: | 未成長 |
| 透明物の範囲: | 0.3 μm (UV) から 5 μm (IR) | 硬さ: | 9.0 |
| ハイライト: | サファイア毛細管 熱ショック耐性,高性能サファイア毛細管 |
||
製品の説明

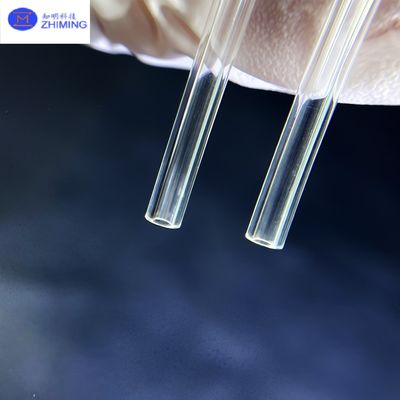

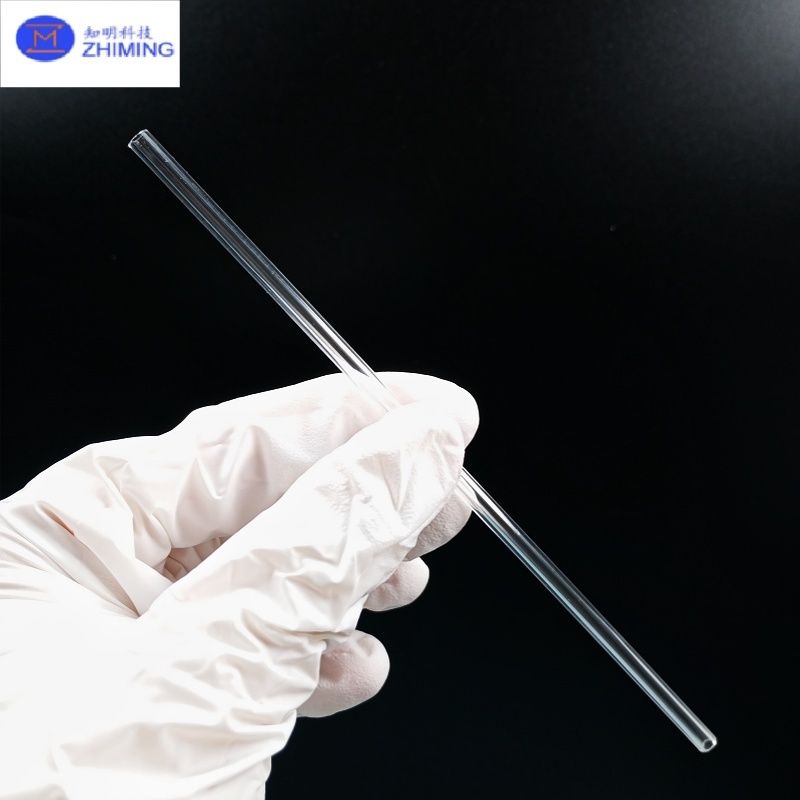

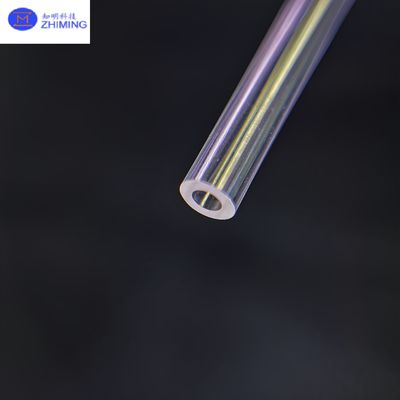

サファイアキャピラリーチューブのご紹介
サファイアキャピラリーチューブは、合成単結晶サファイアで作られた高性能の小型中空円筒で、その並外れた硬度、化学的慣性、および光学的透明度で知られています。これらのキャピラリーは、機械的耐久性と熱衝撃に対する優れた耐性を兼ね備えており、要求の厳しい科学および産業用途に不可欠です。
サファイアキャピラリーの最も魅力的な特徴の1つは、強烈な温度勾配と腐食性雰囲気下でも構造的精度を維持できることです。ガラスやセラミックのカウンターパートとは異なり、サファイアチューブは、1700℃を超える環境下でも急速な劣化を起こしません。これにより、分析化学のセットアップ、高温炉、および真空システムで特に価値があります。
一般的な用途としては、クロマトグラフィーシステム、血液分析、および繊細なセンサーや光ファイバーの保護ハウジングなどがあります。滑らかで研磨された内面は、流体摩擦を減らし、サンプル汚染を防ぎます。これは、実験規模のプロセスで信頼性の高い結果を達成するために重要です。
さらに、サファイアキャピラリーチューブは、優れた光透過性、熱伝導性、および非反応性により、航空宇宙工学、分光分析、およびレーザーベースの計装などの最先端分野で好まれています。その生体適合性により、医薬品送達システムや医療インプラントでの使用も可能です。
サファイアチューブは、内径（ID）と外径（OD）の両方について、幅広い産業仕様に対応する精密な公差で、カスタム寸法に製造できます。光学的、構造的、または化学的用途のいずれであっても、サファイアキャピラリーは、極端な条件下で長期的な性能と比類のない信頼性を提供します。
サファイアキャピラリーチューブの製造は、高度な材料科学、精密機械加工、および光学グレードの研磨を組み合わせた高度に専門化されたプロセスです。これらのチューブは、単結晶酸化アルミニウム（Al₂O₃）、一般にサファイアとして知られており、優れた硬度、熱安定性、および耐薬品性を提供します。その独特の結晶構造と物理的特性により、サファイアは、脆性で異方性の材料に合わせて調整された技術を使用して慎重に処理する必要があります。
サファイアキャピラリーチューブの製造原理
サファイアキャピラリーチューブは、Kyropoulos法（KY法）とEdge-defined Film-fed Growth法（EFG法）の2つの主要な結晶成長法を使用して製造されます。どちらのアプローチも高純度の単結晶サファイアを生成しますが、プロセス特性と最終的なチューブ形状が異なります。
1. Kyropoulos（KY）法
- Kyropoulos法は、優れた光学的な透明度と低い内部応力を持つバルク円筒形サファイアインゴットを成長させるために広く使用されています。
- このプロセスでは、高純度のAl₂O₃粉末を約2050℃でるつぼ内で溶融し、種結晶を制御された温度勾配下で回転させながらゆっくりと引き上げます。
- 得られたサファイア結晶は大きく均一で、精密機械加工に最適です。
- KY法で作られたキャピラリーチューブは、通常、ロッドまたはスラブを切断、穴あけ（超音波またはレーザー）、研磨して、正確な寸法と滑らかな内面を持つ中空チューブを形成することによって製造されます。
- この方法は、光学グレードの仕上げ、厳しい公差、およびカスタマイズされた形状を必要とする用途に適しています。
2. EFG（Edge-defined Film-fed Growth）法
- EFG法は、事前に定義された中空形状のサファイアチューブまたはロッドを直接成長させるために使用され、広範な機械加工の必要性を減らします。
- 成形されたダイを溶融表面に配置し、キャピラリー形状のサファイアが、キャピラリー作用によってダイを介して溶融Al₂O₃が供給されるにつれて垂直に成長します。
- この方法により、より長いチューブを製造でき、多くの場合、一定の断面と材料損失を最小限に抑えることができます。
- 表面品質はKY成長および研磨されたチューブに匹敵しない場合がありますが、EFG成長サファイアキャピラリーチューブは、コスト効率とスループットが優先される産業、化学、および大量生産用途に最適です。
3. 後処理
- 成長方法に関係なく、サファイアキャピラリーチューブは、最終的な寸法および表面品質の要件を満たすために、精密研削、ボア研磨、および超音波洗浄を受けることがよくあります。
- KY法チューブは、一般的に光学、医療、および高精度流体システムに好まれ、EFG法チューブは、技術的、構造的、または熱輸送用途に好まれます。

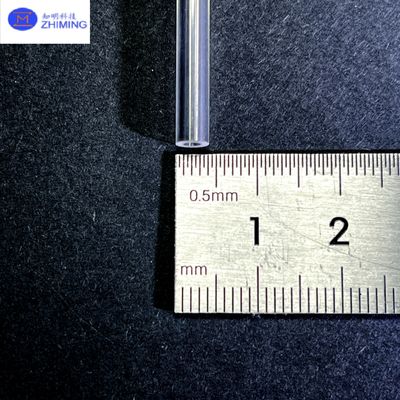

サファイアキャピラリーチューブのパラメータ
| パラメータ | 仕様 |
|---|---|
| 内径（ID） | 0.1 mmまで |
| 外径（OD） | 0.2 mmまで |
| 壁の厚さ | 0.1 mmまで |
| 寸法公差 | ±0.005 mm |
| 同心度 | ±0.05 mm |
| 表面品質 | 成長時 |
| 透明度範囲 | 0.3 μm（UV）から5 μm（IR） |
| 硬度 | 非常に硬く、耐スクラッチ性 |
| 融点 | 2030℃ |
| 熱伝導率 | 優れています |
| 耐熱性 | 優れています |
| 化学的安定性 | 卓越した、高い耐食性 |
| 電気絶縁 | 優れた電気絶縁特性 |
| 耐圧性 | 高い動作圧力に耐えることができます |
サファイアキャピラリーチューブの用途
サファイアキャピラリーチューブは、従来のガラス、プラスチック、またはセラミックキャピラリーが故障する環境で動作するように設計された精密に設計されたコンポーネントです。その卓越した硬度、熱安定性、化学的慣性、および光学的透明性により、複数の業界にわたる高性能用途に最適です。以下は、主な用途分野の概要です。
1. 生物医学およびライフサイエンス
- サファイアキャピラリーチューブは、マイクロ流体プラットフォーム、DNAアナライザー、および診断検査装置で使用されています。
- その生体適合性と非反応性の表面により、血液、血清、試薬などの生物学的流体が汚染なしで輸送されます。
- サファイアキャピラリーチューブの研磨された内孔は、正確で一貫した流れを可能にし、これは、感度の高いアッセイで重要です。
2. レーザーおよび光学システム
- サファイアキャピラリーチューブは、光ファイバー保護、レーザービームガイダンス、および分光分析に広く適用されています。
- UVからIRまでの優れた透過性により、これらのチューブは、高エネルギー光への曝露下でも光学的完全性を維持します。
- その耐スクラッチ性と寸法精度は、要求の厳しい光学環境での長期的な性能をサポートします。
3. 半導体製造
- クリーンルームおよび高真空システムでは、サファイアキャピラリーチューブは、ガス輸送、プラズマエッチング、およびCVDプロセスラインに使用されています。
- これらのチューブは、熱サイクル下でも寸法的に安定しており、攻撃的なプロセス化学物質からの腐食に耐えます。
- サファイアキャピラリーチューブは、非汚染材料組成のため、高いウェーハ歩留まりを保証するために好まれています。
4. 分析化学および計装
- サファイアキャピラリーチューブは、クロマトグラフィー（HPLC、GC）、元素分析、および分光分析で使用されています。
- その超滑らかな内壁と耐薬品性により、相互作用や保持なしで正確なサンプルフローが可能になります。
- 微量分析や、わずかな汚染でさえ許容できない高純度化学システムに適しています。
5. 航空宇宙および防衛
- 航空機、衛星、および防衛システムでは、サファイアキャピラリーチューブは、流体管理、センサー保護、および光データ伝送のための堅牢なチャネルを提供します。
- それらは、極端な振動、温度変動、および高高度条件に耐えるように構築されています。
- サファイアキャピラリーチューブは、航空宇宙コンポーネントの小型化と信頼性に貢献しています。
サファイアキャピラリーチューブ–よくある質問（FAQ）
Q1：サファイアキャピラリーチューブは何でできていますか？
A：サファイアキャピラリーチューブは、合成単結晶酸化アルミニウム（Al₂O₃）、一般にサファイアとして知られています。この材料は、その極度の硬度、化学的慣性、高い熱安定性、および広範囲の光学的透明度で知られています。
Q2：利用可能な一般的な内径（ID）と外径（OD）の範囲はどれくらいですか？
A：標準的なサファイアキャピラリーチューブは、幅広いサイズで利用できます。内径は通常、0.1 mmから3.0 mmの範囲で、外径は0.5 mmから10 mm以上です。カスタム寸法もご要望に応じてご利用いただけます。
Q3：ガラスまたは石英キャピラリーと比較して、サファイアキャピラリーチューブを使用する主な利点は何ですか？
A：ガラスまたは石英と比較して、サファイアキャピラリーチューブは以下を提供します。
- より高い硬度と耐スクラッチ性
- 酸、塩基、および溶剤に対する優れた耐薬品性
- 優れた熱耐久性（1500℃以上で動作可能）
- UVからIRまでの優れた光学的透明度
- 過酷な環境でのより長い寿命
Q4：サファイアキャピラリーチューブは、医療および生物学的用途に適していますか？
A：はい。サファイアキャピラリーチューブは生体適合性があり、非反応性であるため、医療機器、診断システム、および生物学的サンプル輸送に最適です。その滑らかな内面は、残留物の保持を減らし、正確な流体制御を保証します。
Q5：チューブは、サイズ、長さ、またはボア形状に関してカスタマイズできますか？
A：もちろんです。サファイアキャピラリーチューブは、以下のようにカスタマイズできます。
- 内径と外径
- チューブの長さ
- テーパーまたはフレアエンド
- 研磨または研削された表面仕上げ
お客様の設計仕様に基づいて、標準および高度にカスタマイズされた生産の両方をサポートしています。
関連製品
サファイアチューブ99.999％AL2O3研磨高硬度イオン源カスタマイズEFG KY
極度の耐熱性99 995％長さ1〜1500mm EFGテクノロジーの高純度サファイアチューブ
