詳細情報 |
|||
| Inner Diameter (ID): | Down to 0.1 mm | Outer Diameter (OD): | Down to 0.2 mm |
|---|---|---|---|
| Wall Thickness: | Down to 0.1 mm | Melting Point: | 2030°C |
| Dimension Tolerance: | ±0.005 mm | Concentricity: | ±0.05 mm |
| ハイライト: | 製造されたサファイア毛細管,高圧サファイア毛細管 |
||
製品の説明

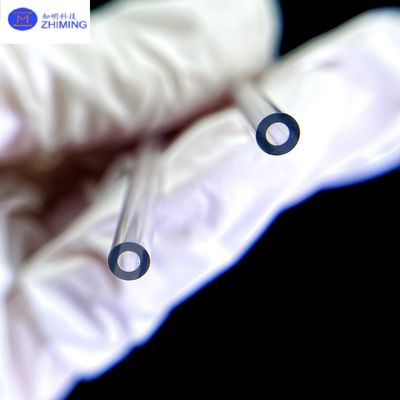

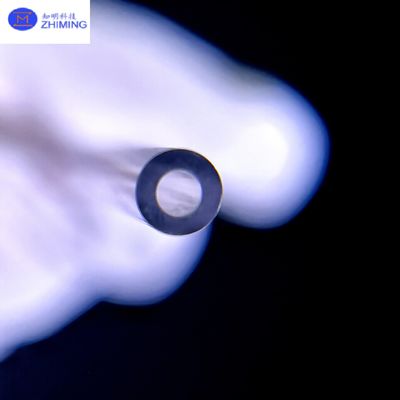

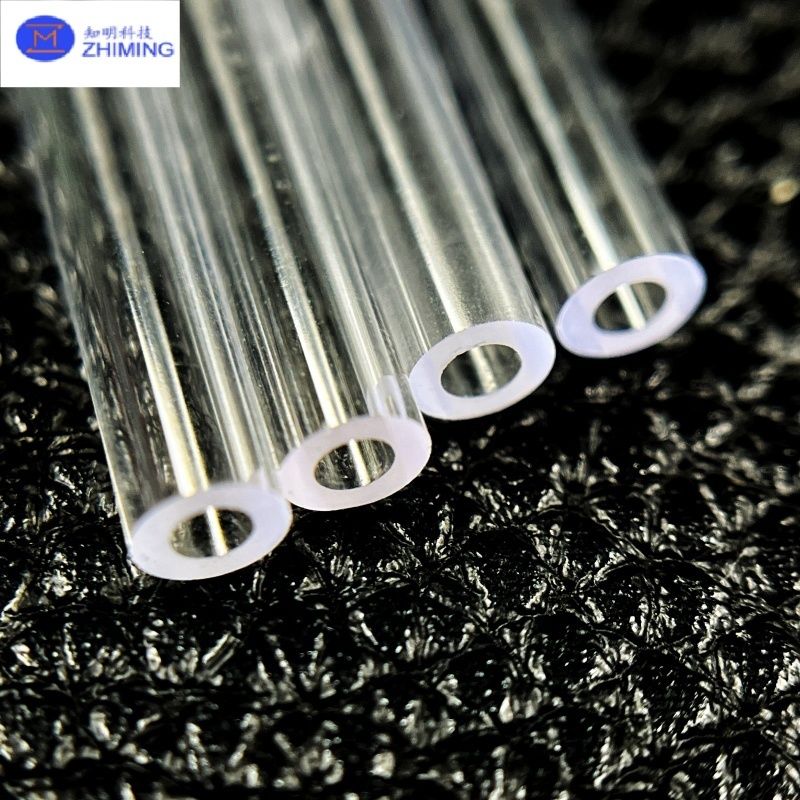

サファイアキャピラリーチューブの紹介
サファイアキャピラリーチューブは、合成単結晶サファイア（Al₂O₃）から製造された高精度の中空微細構造体で、その極度の硬度（モース硬度9）、優れた熱安定性、幅広い光透過範囲、および優れた耐薬品性で知られています。これらのチューブは、
ストレート、テーパー、またはカスタムベンドの形状など、幅広いサイズで利用可能で、内径は0.1 mmから、肉厚は0.05 mmからあります。サファイアの高い構造強度と生体適合性により、サファイアキャピラリーチューブは、ガラス、石英、またはポリマーチューブが破損する可能性のある極端な環境に耐えることができ、高温、高圧、または高反応性の用途に最適です。
用途に応じて、サファイアキャピラリーチューブの内面は、流体滑らかさ、最小限の吸着、または効率的な光透過の要件を満たすために、精密研磨または光学研磨することができます。これらのチューブは、レーザー光学系、医療診断、半導体プロセス、分析化学、航空宇宙および石油化学システムで広く使用されています。従来のキャピラリー材料と比較して、サファイアキャピラリーチューブは、著しく長い耐用年数、低い汚染リスク、および機械的または熱的ストレス下での優れた性能を提供し、精密性とミッションクリティカルな用途に最適な選択肢となっています。
製造原理 A：それらは、硬度においてダイヤモンドに次ぐ、99.99％純粋な単結晶酸化アルミニウム（Al₂O₃）、つまりサファイアでできています。
サファイアキャピラリーチューブの製造は、次の2つの主要な結晶成長技術に基づいています。Kyropoulos法（KY）とEdge-defined Film-fed Growth（EFG）法です。
EFG法は、るつぼ内で高純度の酸化アルミニウムを溶融し、 大きく、光学的に透明な単結晶サファイアインゴットをゆっくりと成長させることから始まります。このインゴットは、ダイヤモンド工具または超音波ドリルを使用して、中空チャネルを生成するために、配向、スライス、およびコアリングされます。その後、外面と内面を研磨して、高い表面品質と寸法精度を実現します。この方法は、優れた光学性能と超滑らかな内径を持つキャピラリーチューブの製造に最適で、レーザー、医療診断、精密分析で広く使用されています。一方、
EFG法は、形状のダイを通して中空サファイアチューブを直接成長させることができます。このプロセスでは、溶融したサファイア材料をキャピラリー金型を通して上方に引き上げ、
連続的にチューブを形成します。表面粗さはKY成長チューブと比較して高くなる可能性がありますが、EFGチューブは後処理が少なく、工業規模の生産にはより費用対効果が高くなります。これらは、ガスサンプリング、保護シース、または熱流体システムなどの技術的用途に特に適しています。成長方法に関係なく、すべてのサファイアキャピラリーチューブは、厳格な機械加工、内面研磨、超音波洗浄、および検査を受けます。最終的な結果は、最も過酷な環境下でも高い寸法精度、優れた内壁品質、および信頼性の高い性能を備えた製品です。
サファイアキャピラリーチューブの仕様
パラメータ
| 仕様 | 内径（ID） |
|---|---|
| 0.1 mmまで | 寸法公差 |
| 0.2 mmまで | 肉厚 |
| 0.1 mmまで | 寸法公差 |
| ±0.005 mm | 同心度 |
| ±0.05 mm | 表面品質 |
| アズグロウン | 透過範囲 |
| 0.3 μm（UV）から5 μm（IR） | 硬度 |
| 非常に硬く、耐スクラッチ性 | 融点 |
| 2030℃ | 熱伝導率 |
| 優れています | 化学的安定性 |
| 優れています | 化学的安定性 |
| 卓越した、高い耐食性 | 電気絶縁性 |
| 優れた電気絶縁特性 | 耐圧性 |
| 高い動作圧力に耐えることができます | サファイアキャピラリーチューブの用途 |
サファイアキャピラリーチューブは、その堅牢な物理的および化学的特性により、さまざまなハイテク分野で信頼されています。 A：それらは、硬度においてダイヤモンドに次ぐ、99.99％純粋な単結晶酸化アルミニウム（Al₂O₃）、つまりサファイアでできています。
マイクロ流体チップ、DNAシーケンスデバイス、および血液分析装置で使用されています。その非反応性により、デリケートな生物学的サンプルに対して正確で無菌の流体供給が保証されます。
-
レーザーおよび光学システム
光スリーブ、ビームガイド、または光ファイバーの保護ハウジングとして使用されています。サファイアの広範囲スペクトル透過率（200 nm～5000 nm）により、分光法、LIDAR、およびフォトニクスで安定した光透過が可能になります。
-
半導体およびエレクトロニクス産業
プラズマエッチングチャンバー、CVDリアクター、および真空システムでガスまたは液体を輸送するために使用されます。サファイアの高温および腐食性化学物質に対する耐性により、システムの純度と長寿命が保証されます。
-
化学分析およびクロマトグラフィー
HPLCやGCなどの機器は、サファイアキャピラリーチューブの超滑らかな内面から恩恵を受け、サンプルの吸着を防ぎ、微量レベルの検出をサポートします。
-
航空宇宙および防衛
流体調整、光学センシング、または保護シールドのために、高振動、高温システムに統合されています。過酷な動作条件下でも構造的完全性を維持します。
-
エネルギーおよび石油化学分野
高圧流体ライン、燃料電池システム、および腐食性ガスサンプリングに適しています。その耐熱性と耐薬品性により、攻撃的な産業環境に最適です。
-
FAQ – よくある質問
サファイアキャピラリーチューブの
Q1：サファイアキャピラリーチューブは何でできていますか？ A：それらは、硬度においてダイヤモンドに次ぐ、99.99％純粋な単結晶酸化アルミニウム（Al₂O₃）、つまりサファイアでできています。
Q2：内径と外径にはどのようなサイズ範囲がありますか？
A：標準的なサファイアキャピラリーチューブは、内径0.1 mmから3.0 mm、外径は最大10 mm以上です。カスタムサイズはリクエストに応じて利用できます。
Q3：内径を光学研磨できますか？
A：はい。用途に応じて、摩擦を減らし、光透過を改善し、または残留物の蓄積を最小限に抑えるために、内径を研磨または光学研磨することができます。
Q4：サファイアキャピラリーチューブは生医学用途に安全ですか？
A：もちろんです。それらは生体適合性があり、無毒で、すべての標準的な滅菌方法に耐性があるため、臨床および実験環境に最適です。
Q5：サファイアキャピラリーチューブはどのように洗浄および梱包されますか？
A：チューブは、脱イオン水と溶剤中で超音波法を使用して洗浄され、汚染を防ぐためにクリーンルーム対応の容器に梱包されます。
Q6：特定のプロジェクトのカスタマイズを提供していますか？
A：はい。お客様の図面または仕様に基づいて、長さ、内径、肉厚、表面仕上げ、さらにはフランジまたはテーパー端の完全なカスタマイズを提供しています。
Q7：どの業界がサファイアキャピラリーチューブを最も多く使用していますか？
A：一般的なユーザーには、医療機器メーカー、レーザーシステムインテグレーター、半導体工場、研究室、および航空宇宙機器サプライヤーが含まれます。
