製品概要

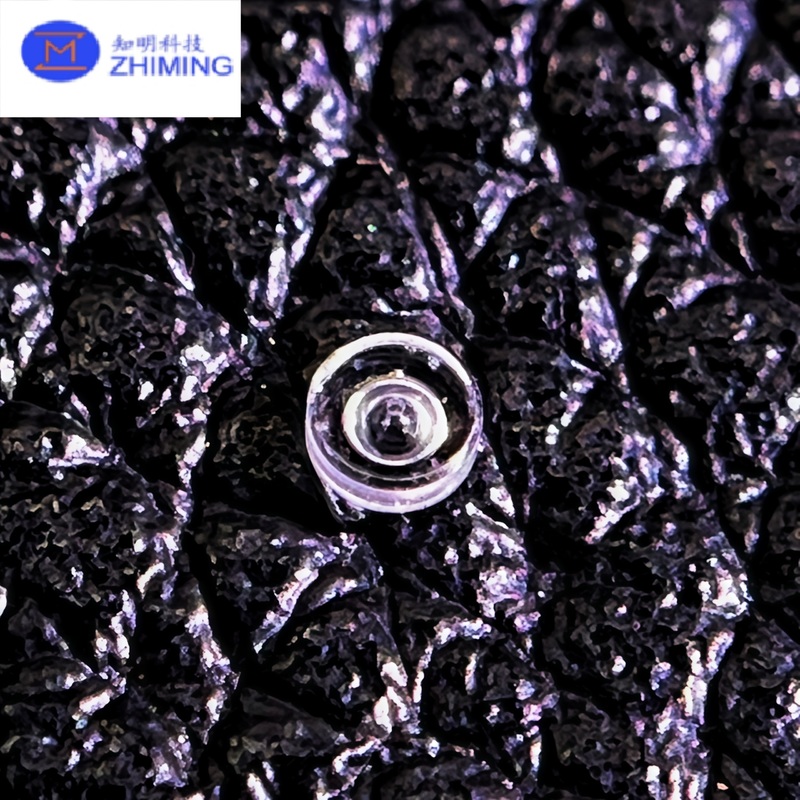

スルーホール透明サファイアコンポーネントは、単結晶酸化アルミニウム（Al₂O₃）から精密に製造された光学および構造部品です。優れた光学特性と比類のない機械的強度を特徴とし、透明性、硬度、耐薬品性を兼ね備えているため、過酷な環境に最適です。スルーホール設計により、光学、機械、電子アセンブリにおける正確な位置合わせ、流体通過、または取り付け機能が可能になります。

サファイアは、硬度においてダイヤモンドに次ぐもので、モース硬度9を誇り、優れた耐摩耗性と耐久性を保証します。紫外線（UV）から赤外線（IR）波長までの高い透過率と優れた熱伝導率により、透明サファイアは高性能光学および機械システムの好ましい材料となっています。

主な特徴

• 高い光学特性: UV、可視光、IRアプリケーションに適した、200 nmから5000 nmまでの優れた透過範囲。

• 極度の硬度: モース硬度9により、優れた耐傷性と耐摩耗性を実現。

• 高い強度と安定性: 高温高圧下でも光学特性と機械的完全性を維持。

• 化学的慣性: 酸、アルカリ、プラズマ環境に耐性があります。

• 精密機械加工: スルーホールは、レーザー穴あけ、超音波加工、またはダイヤモンド研削により、マイクロメートルレベルの公差で作成できます。

• 広い動作温度範囲: 真空または不活性雰囲気下で、−180°Cから2000°Cまで安定。

用途

1. 光学システム:
   光透過と、機械的または光学的統合のためのスルーホールアライメントを必要とする光学窓、レンズ、またはハウジングで使用。

2. 半導体装置:
   透明性と耐熱性が重要な観察窓、ウェーハホルダー、または絶縁支持体として機能。

3. 航空宇宙および防衛:
   耐久性と光学特性が要求されるセンサー、赤外線ドーム、レーザー照準システムに統合。

4. 医療および分析機器:
   分光セル、フローセル、または耐圧サンプルチャンバーに適しています。

5. 産業用および精密機械:
   スルーホールが組み立てまたは流体通過を容易にする耐摩耗性ガイド、ブッシュ、およびアライメントフィクスチャで使用。

技術仕様（代表値）

製造プロセス

スルーホールサファイア部品は、精密な結晶配向、ダイヤモンドスライス、研磨、およびマイクロホール加工によって製造されます。レーザー穴あけ、超音波加工、化学的補助機械研磨などの高度な技術により、寸法管理と滑らかな内部表面が保証されます。最終製品は、干渉測定法と光学顕微鏡を使用して検査され、優れた光学特性と機械的品質が保証されます。

利点

• 幅広いスペクトル範囲での高い透明性

• 熱衝撃と摩耗に対する優れた耐性

• 過酷な環境下でも長寿命

• カスタマイズ可能な形状と穴の寸法

• 光電機械的統合に最適

よくある質問

Q1: スルーホールサファイアの主な利点は、ガラスや石英と比較して何ですか？
A1: サファイアは、ガラスや石英よりもはるかに高い硬度、耐熱性、および化学的耐久性を提供し、極端な条件下や高精度光学アセンブリに適しています。

Q2: スルーホールを非常に小さくすることはできますか？
A2: はい。レーザーまたは超音波穴あけにより、0.1 mmという小さなスルーホールを、厳しい公差と最小限のマイクロクラックで実現できます。

Q3: 反射防止コーティングは利用できますか？
A3: はい。ARコーティングまたは金属化層は、波長とアプリケーションの要件に応じて適用できます。

Q4: どのような形状が利用できますか？
A4: 円形、正方形、長方形、および不規則なカスタム形状がすべて利用可能です。マルチホールまたはカウンターボア設計も製造できます。
