詳細情報 |
|||
| material: | sapphire | Refractive Index at ne: | 1.7771 |
|---|---|---|---|
| Refractive Index at nF' - nC': | 0.0107 | Spectral Range, microns: | 0.17 - 5.0 |
| ⊥ to c-axis: | (3.24 ... 5.66) x 10-6 | || to c-axis: | 23.1 |
| Thermal Stability, °C: | 162 ±8 | Melting Point, °C: | 2030 |
| Molecular Weight: | 101.96 | ||
製品の説明
カスタマイズ可能なサファイア光学部品 適用可能な超長波長帯
サファイア光学部品の概要
サファイア は,アルミ酸化物 (Al2O3) の結晶形 で,その 卓越した 光学 特性 と 様々な 産業 の 幅広い 用途 で 知られています.この論文は,サファイア光学部品の概要を提供します.サファイアには高い硬さ,優れた光学透明性,化学的安定性,熱伝導性この論文では,航空宇宙,防衛,技術,技術などの分野におけるサファイア光学部品の様々な応用について議論しています.電気通信さらに,超長波長帯,耐久性,厳しい環境への耐久性など,サファイア光学の利点は,強調されているさらに,サファイア光学技術における最近の進歩と将来の研究方向についても議論されます.オプティカルシステムと技術の進歩におけるサファイア光学部品の継続的な重要性を強調する.
サファイア光学部品の特性
-
高硬さザファイア は 知ら れ て いる 最も 硬い 材料 の 一つ で,モス 尺度 に よる と ダイヤモンド に しか 劣り ませ ん.この 硬さ に よる と,ザファイア の 光学 部品 は 傷 や 磨き に 耐える もの です.耐久性と信頼性を保証する.
-
優れた光学透明性紫外線 (UV) から近赤外線 (NIR) の波長まで 幅広いスペクトルで 卓越した光学透明性 を 示していますこの 特性 に よっ て,サファイア 光学 は 微小 な 吸収 や 散乱 を 伴い 光 を 伝達 する こと が でき ます異なる光学用途に適している.
-
化学的安定性: サファイア は 化学 的 に 惰性 で,厳しい 化学 物質 や 環境 に 晒さ れ た 時 も 腐食 に 耐える もの です.この安定性により,サファイア光学部品は時間とともに光学性能を維持できます厳しい環境での使用に適しています
-
高熱伝導性: サファイアには高熱伝導性があり,動作中に発生する熱を効率的に散らすことができる.この性質は熱歪みを防止し,光学的な安定性を保証します.特に高功率レーザー用には.
-
広い温度範囲: サファイア光学部品は,冷凍温度から2000°Cを超える高温まで,幅広い温度範囲に耐える.この 熱 の 安定性 に よっ て,サファイア 光学 は 極端 な 環境 で 用い られ ます宇宙探査や産業プロセスなどです
-
低発光性: サファイアは,特定の波長の光にさらされたときに最小限の熒光性を示し,熒光顕微鏡および低背景ノイズを必要とする他のアプリケーションに適しています.
-
高度 な 機械 力: サファイア は 硬さ に 加え て,機械 的 に 強い 耐久 性 も 備わっ て い ます.それ に よっ て 機械 的 な ストレス や 圧力 に 耐える こと が でき,変形 や 破裂 は あり ませ ん.
-
生物互換性: サファイアは生物互換性があり 毒性がないため,光学的な透明性と生物組織との互換性が不可欠な医療機器や生物医学アプリケーションで使用するのに適しています.
| 波長 マイクロン | 屈折率 | 屈折指数 |
| 1.0 | 1.7545 | 1.7460 |
| 2.0 | 1.7374 | 1.7299 |
| 3.0 | 1.7015 | 1.6920 |
| 4.0 | 1.6748 | 1.6679 |
| 結晶学 | シンゴニー | テトラゴン |
| 対称性クラス | 3m | |
| 格子定数 |
a = 4,758 Å c = 12,991 Å |
|
| 切断性 | (1011), (1120) 不完全 | |
| オプティカル | 屈折率 ne | 1.7771 |
| 屈折率 nF' - nC' | 0.0107 | |
| ±60 °Cで3.39 マイクロンにおける屈折率熱系数 | βo = (0.88... 1.28) x 10-5 βe = (0.99... 1.39) x 10-5 | |
| スペクトル範囲 マイクロン | 0.17 - 50 | |
| 熱力 | 熱線性膨張,°C−1で ±60°C | |
| C軸へ | (3.24... 5.66) × 10−6 | |
| 熱伝導性,W/ ((m * °C) 46 °Cで | ||
| C軸へ | 25.2 | |
| c軸に移動する | 23.1 | |
| 固有熱容量,J/kg * °C | 0.7610×103 | |
| 熱安定性 °C | 162 ±8 | |
| 溶融点 °C | 2030 | |
| 化学 | 分子重量 | 101.96 |
|
溶解性 水中に,g/100cm3 |
98 x 1010 |
|
サファイア光学部品の用途
-
レーザーシステム: サファイアは,高い光学透明性,熱伝導性,レーザーによる損傷に対する耐性により,レーザーシステムに頻繁に使用されます.固体レーザーのレーザー棒光学隔離器も使っています
-
航空宇宙と防衛:航空宇宙および防衛アプリケーションでは,サファイア光学部品は航空機の窓,ミサイルドーム,標的システムで使用されています.硬さ や 摩擦 耐性 に よっ て,過酷 な 環境 で 敏感 な 光学 システム を 保護 する ため に 理想 的 に 用い られ ます.
-
医療機器: サファイア光学は,内視鏡,外科レーザー,生物医学センサーなどの医療機器で使用されています.医療診断と治療に使用するのに適しています.
-
光通信: サファイア光学コンポーネントは,光ファイバーネットワークや電信機器を含む光通信システムにおいて,光ファイバーコネクタ,波導体低挿入損失と高い信頼性による光学スイッチ.
-
科学的道具: ザファイア は,スペクトロメーター,顕微鏡,望遠鏡 など,様々な 科学 機器 に 用い られ て い ます.その 光学 的 透明性,熱 安定性,化学的攻撃に耐性があるため 研究や分析における精密光学部品に 価値があります.
-
高温環境: サファイア光学部品は,従来の光学材料が分解する燃焼室や工業炉などの高温環境で使用されます.熱安定性と熱ショック耐性により,極端な条件下で監視と画像処理に適しています..
-
エレクトロニクス用基板: サファイアウエフルは,ライトエミティングダイオード (LED),ラジオ周波数集成回路 (RFIC) および他の電子機器の製造に基材として使用されます.高熱伝導性と電熱隔熱特性により,半導体材料をサポートし,デバイスの性能を向上させるのに理想的です.
-
オプティカルセンサー: サファイア光学部品は,環境モニタリング,化学センサー,産業プロセス制御を含む様々なアプリケーションのための光学センサーに使用されます.光学的な透明性光信号の正確な検出と測定を可能にします.

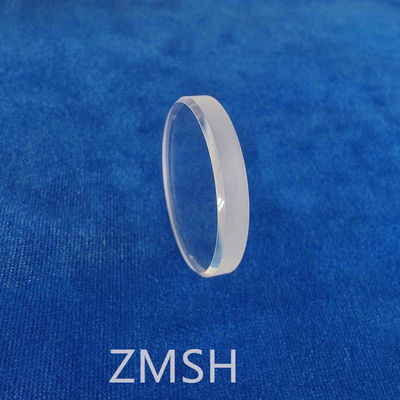

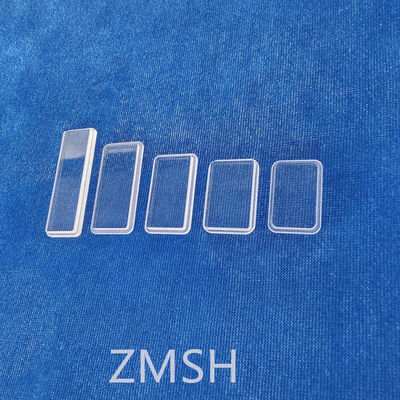

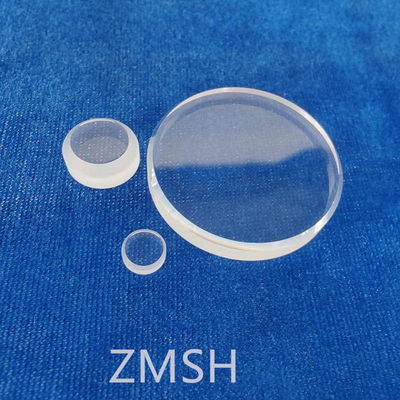

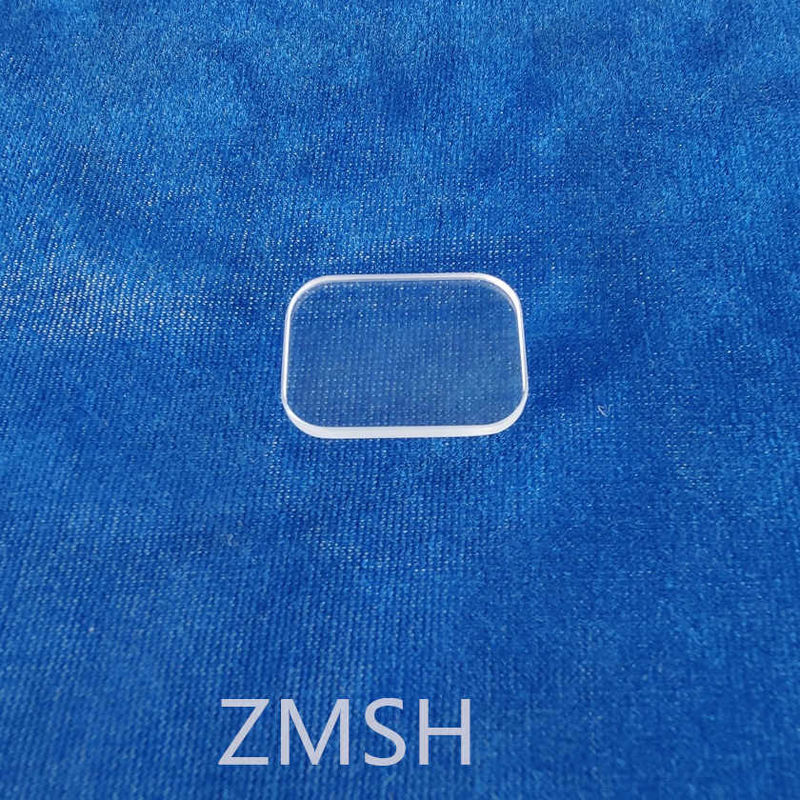

サファイア光学部品の展示台
Q&A
サファイアレンズとは?
サファイアはダイヤモンドに次ぐ2番目に硬い結晶で,構造強度のため,サファイア結晶のレンズは他の一般的な材料よりもはるかに薄く作れます.サファイアは単結晶のアルミ酸化物 (Al2O3) で,伝達範囲は0から.15から5.5μm
