商品の詳細:

起源の場所: 中国
ブランド名: ZMSH

お支払配送条件:

最小注文数量: 1
受渡し時間: 6〜8匹のモス
支払条件: T/T
供給の能力: 5set/month
ベストプライス 連絡先

詳細情報
Heating Method: Graphite Resistance Heating Input Power: Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz
最大温度は: 2300°C Rated Heating Power: 80kW
Heater Power Range: 35kW ~ 40kW サイクルあたりのエネルギー消費: 3500kW·h ~ 4500kW·h
Crystal Growth Cycle: 5D ~ 7D Main Machine Size: 2150mm x 1600mm x 2850mm (Length x Width x Height)
ハイライト:

8インチ SiCインゴット成長炉

,

6インチ SiCインゴット成長炉

,

4インチ SiCインゴット成長炉

製品の説明

SiC オーブン SiC インゴット 成長オーブン,4インチ 6インチ 8インチ,PVT レリー TSSG LPE 方法 高成長率



SiCインゴット成長炉の概要



SiCインゴット成長炉は,石墨抵抗加熱を使用して効率的なシリコンカービッド結晶の成長のために設計されています.最大温度は2300°Cで,名乗電力は80kWで動作します.オーブンは,周期あたり3500kW·hから4500kW·hのエネルギー消費を支える.結晶の成長周期は5Dから7Dまで.オーブンのサイズは2150mm x 1600mm x 2850mm,そして冷却水流量は 6m3/h です炉は,高品質のブロックの生産を保証する大気ガスとしてアルゴンと窒素を保持した真空環境で動作します.

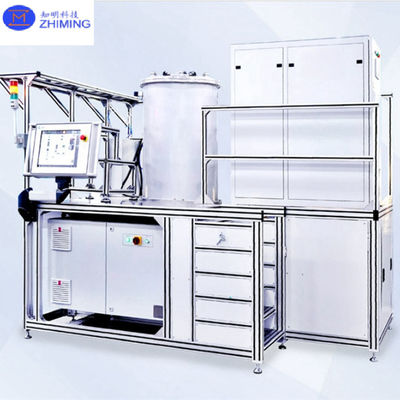

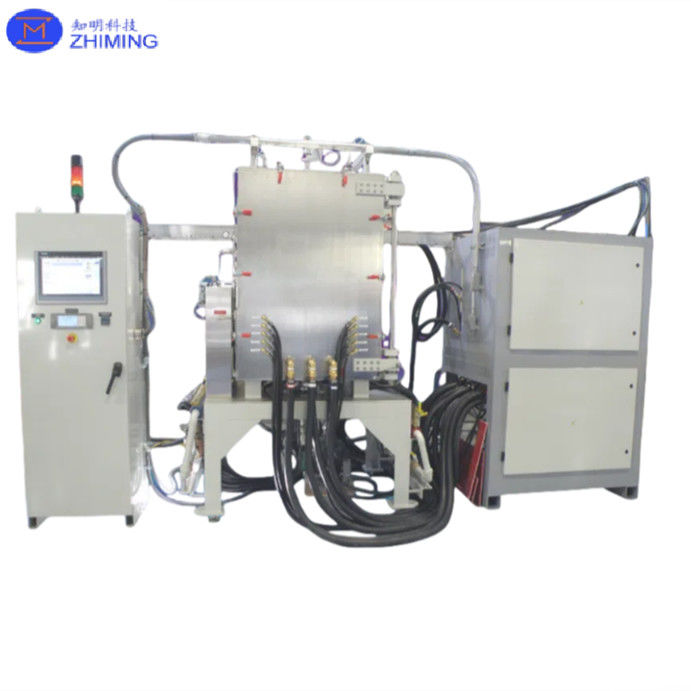

SiCインゴット成長炉の写真



SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 0SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 1

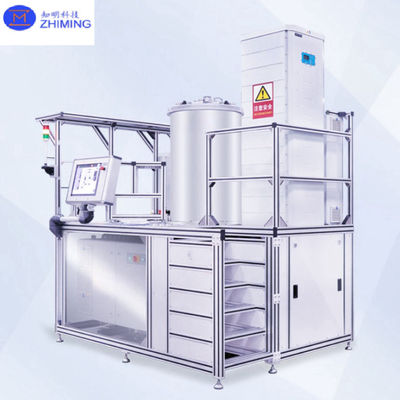

私たちのSiCインゴット成長炉のクリスタル特殊クリスタルタイプ



SiCには250以上の結晶構造がありますが,SiC電源装置には4HC型のみが使用できます.ZMSHは,この特定の結晶の種類を自分のオーブンを用いて何度も栽培する顧客を成功裏に支援しています.



私たちのSiCインゴット成長炉は 高効率のシリコンカービッド (SiC) 結晶の成長のために設計されており 4インチ,6インチ,8インチSiCウエフを処理することができます.PVT (Physical Vapor Transport) のような高度な技術を使用しますLely,TSSG (温度グラデント方法) とLPE (液体相エピタキシ) で,私たちの炉は最適な結晶品質を保証しながら高い成長率をサポートします.



炉は,導電性4H,半隔熱性4H,および6H,2H,3Cなどの他の結晶タイプを含む様々なSiC結晶構造を育てるように設計されています.これらの構造は,SiC電源装置と半導体の製造に不可欠です電力電子機器,エネルギー効率の良いシステム,高電圧装置のアプリケーションにとって不可欠です.



精密な温度制御と均質な結晶成長条件を SiC炉が保証し 高品質の SiCブロックとウェーファを 先進的な半導体用途のために製造できます





SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 2





私たちのSiCインゴットGrowth Furnaceのメリット

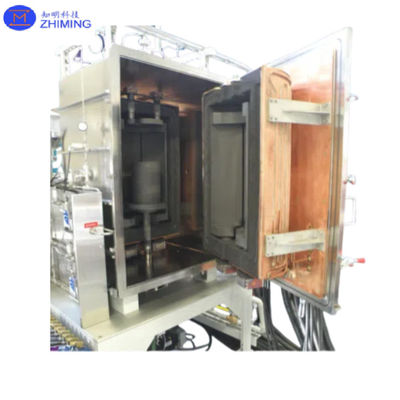

1 単一の熱場設計SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 3



  • 軸温度グラデントは制御可能で 放射線温度グラデントは調整可能で 温度プロファイルは平らで 結晶の成長インターフェースはほぼ平坦ですこのようにして,結晶利用厚さを増加.



  • 原材料の消費量が減る:内部熱場が均等に分布し,原材料内の温度分布が均等になる.粉末の利用率を大幅に改善し,廃棄物を減らす.



  • 軸温度と射線温度の間に強い結合がないため,軸温度と射線温度グラデーションの両方の高精度制御が可能である.これは,結晶のストレスを解決し,結晶の外転密度を減らすための鍵です.







2- 高い制御精度



SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 4

SiCインゴット成長炉は,特に高品質のシリコンカービッド (SiC) 結晶を製造するために設計されています.光電子機器SiC は高熱伝導性,電気効率,耐久性を必要とする部品の製造において不可欠な材料です.恒常的な制御システムを備えています.完璧な性能と結晶の質を



この装置は,電源の精度0.0005%,ガス流量の精度0.05L/h,温度制御精度0.5°Cで,例外的な精度を持っています.室圧制御精度 ±10 Paこれらの正確なパラメータは安定した均質な結晶生育環境を作り出し,これは最小限の欠陥を持つ高純度SiC棒やウエフルの生産に不可欠です.



このシステムの主要コンポーネントは,プロポーションバルブ,機械ポンプ,真空室,ガス流量計,分子ポンプなどで,信頼性の高いパフォーマンスを確保するために並行して動作します.材料の利用を改善するこれらの要素は,半導体産業の厳しい基準を満たす高品質のSiC結晶を生産する炉の能力を助長します.



ZMSHの技術は,結晶成長プロセスの最新の進歩を統合し,SiC結晶生産の最高水準を保証します.高性能な SiC ベースのコンポーネントの需要がますます高まっているため電力電子機器,再生可能エネルギー,先進技術開発などの産業をサポートするために設計されていますエネルギー効率の良いソリューションと持続可能なアプリケーションにおけるイノベーションを推進する.









3- 自動操作



SiC オーブン SiC インゴット 成長オーブン 4インチ 6インチ 8インチ PVT レリー TSSG LPE 方法 高成長率 5

自動応答シグナル監視,シグナルフィードバック



自動アラーム超限警告 動的安全



自動制御生産パラメータ,リモートアクセス,制御のリアルタイムモニタリングと保存



アクティブプロンプト専門家システム 人間と機械の相互作用



効率的な操作のために高度な自動化が備わっています.自動応答シグナルモニタリングとフィードバック自動アラーム超限条件の場合,および自動制御リモートアクセスによるリアルタイムパラメータモニタリングアクティブプロンプト専門家のサポートとシームレスな人間と機械の相互作用のために

これらの機能は人間依存を軽減し,プロセス制御を強化し,高品質のSiC棒の生産を保証し,大規模製造効率を支えます.













私たちの SiCインゴット成長炉のデータシート





6インチシクオーブン 8インチシクオーブン
プロジェクト パラメーター プロジェクト パラメーター
熱する方法 グラファイト抵抗熱 熱する方法 グラファイト抵抗熱
入力電源 3相5ワイヤのAC 380V ± 10% 50Hz~60Hz 入力電源 3相5ワイヤのAC 380V ± 10% 50Hz~60Hz
最大温度は 2300°C 最大温度は 2300°C
定数熱力 80kW 定数熱力 80kW
ヒーターの電源範囲 35kW ~ 40kW ヒーターの電源範囲 35kW ~ 40kW
サイクルあたりのエネルギー消費 3500kW·h ~ 4500kW·h サイクルあたりのエネルギー消費 3500kW·h ~ 4500kW·h
結晶 の 成長 サイクル 5D ~ 7D 結晶 の 成長 サイクル 5D ~ 7D
メインマシンサイズ 2千550mm × 1600mm × 2850mm (長 × 幅 × 高さ) メインマシンサイズ 2千550mm × 1600mm × 2850mm (長 × 幅 × 高さ)
メインマシン重量 ≈ 2000kg メインマシン重量 ≈ 2000kg
冷却水流量 6m3/h 冷却水流量 6m3/h
冷炉の限界真空 5 × 10−4 Pa 冷炉の限界真空 5 × 10−4 Pa
オーブンの大気 アルゴン (5N),窒素 (5N) オーブンの大気 アルゴン (5N),窒素 (5N)
原材料 シリコンカービッド粒子 原材料 シリコンカービッド粒子
製品クリスタルタイプ 4H 製品クリスタルタイプ 4H
製品の結晶厚さ 18mm ~ 30mm 製品の結晶厚さ ≥ 15mm
結晶 の 実効 的 直径 ≥ 150mm 結晶 の 実効 的 直径 ≥200mm





私たちのサービス



パーソナライズ された ワンストップ ソリューション


設計から最適化まで 設計に合わせた PVT,Lely,TSSG/LPE技術を含む パーソナライズされたシリコンカービッド (SiC) 炉ソリューションを提供しています生産目標に合わせて.



顧客訓練


オーブンの操作と保守を 完全に理解できるように 総合的なトレーニングをします 基本的な操作から 先進的なトラブルシューティングまで



敷地内設置と使用開始


私たちのチームは個人的に SiC 炉を設置し,設置します. システムが完全に稼働していることを保証するために,スムーズなセットアップを保証し,徹底的な検証プロセスを行います.



販売後サポート


対応可能な販売後のサービスを提供します. 当社チームは,現場の修理やトラブルシューティングに協力し,ダウンタイムを最小限に抑え,機器をスムーズに動作させることができます.

私たちは高品質の炉や 絶え間ないサポートを 提供することに専念しています
