詳細情報 |
|||
| Heating Method: | Graphite Resistance Heating | 入力電源: | 3相5ワイヤのAC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| 最大温度は: | 2300°C | 定数熱力: | 80kW |
| ヒーターの電源範囲: | 35kW ~ 40kW | サイクルあたりのエネルギー消費: | 3500kW·h ~ 4500kW·h |
| Crystal Growth Cycle: | 5D ~ 7D | 主要な機械サイズ: | 2千550mm × 1600mm × 2850mm (長 × 幅 × 高さ) |
| ハイライト: | 8インチSiCインゴット成長炉,6インチ SiCインゴット成長炉,PVT SiCインゴット成長炉 |
||
製品の説明
高効率の4インチ,6インチおよび8インチ結晶のためのSiCインゴット成長炉 PVT,Lely,およびTSSG方法を使用する
SiCインゴット成長炉の要約
SiCインゴット成長炉は,効率的なシリコンカービッド結晶の成長のために,グラフィット抵抗加熱を使用します. 80kWの定量電源で最大温度は2300°Cに達できます.オーブンはサイクルあたり 3500kW·hから 4500kW·hの消費量を消費する.結晶の成長期間は5~7日. サイズは2150mm x 1600mm x 2850mmで,冷却水流量は6m3/hです.アルゴンと窒素ガスで真空環境で動作する安定した性能と信頼性の高い出力を有する高品質のSiCブロックの生産を保証します.

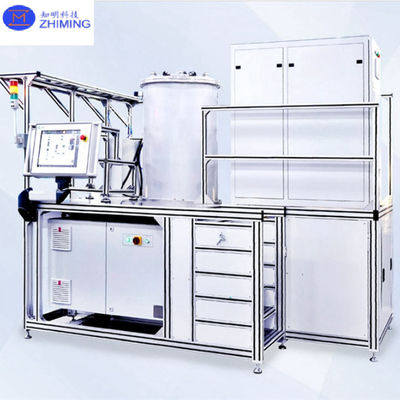

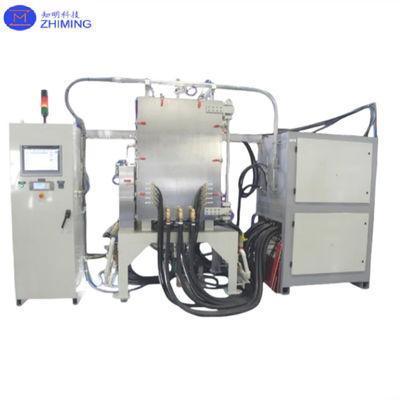

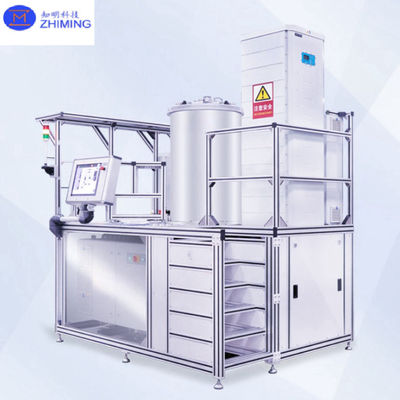

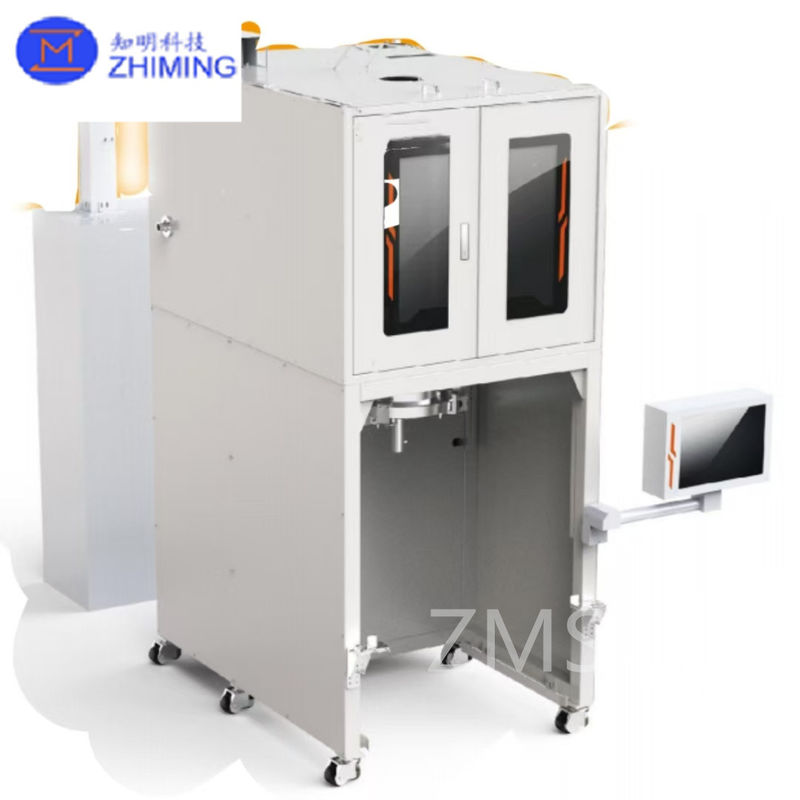

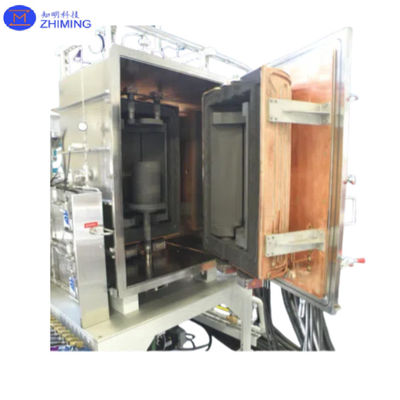

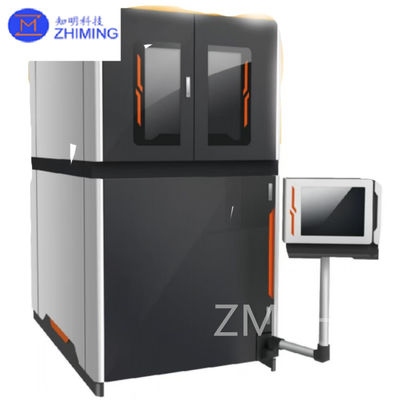

SiCインゴット成長炉の写真
私たちのSiCインゴット成長炉のクリスタル特殊クリスタルタイプ
SiCには250以上の結晶構造がありますが,SiC電源装置には4HC型のみが使用できます.ZMSHは,この特定の結晶の種類を自分のオーブンを用いて何度も栽培する顧客を成功裏に支援しています.
私たちのSiCインゴット成長炉は 高効率のシリコンカービッド (SiC) 結晶の成長のために設計されており 4インチ,6インチ,8インチSiCウエフを処理することができます.PVT (Physical Vapor Transport) のような高度な技術を使用しますLely,TSSG (温度グラデント方法) とLPE (液体相エピタキシ) で,私たちの炉は最適な結晶品質を保証しながら高い成長率をサポートします.
炉は,導電性4H,半隔熱性4H,および6H,2H,3Cなどの他の結晶タイプを含む様々なSiC結晶構造を育てるように設計されています.これらの構造は,SiC電源装置と半導体の製造に不可欠です電力電子機器,エネルギー効率の良いシステム,高電圧装置のアプリケーションにとって不可欠です.
精密な温度制御と均質な結晶成長条件を SiC炉が保証し 高品質の SiCブロックとウェーファを 先進的な半導体用途のために製造できます
私たちのSiCインゴット成長炉の利点は
1. 独特の熱場設計
温度プロフィールが平らで均一で,軸間と半径間温度グラデーションを正確に制御できます.これはほぼ平らな結晶成長インターフェースを生み出します.結晶厚さの最大利用.
原材料の効率向上:熱場はシステム全体に均等に分布し,原材料内の温度がより一貫していることを保証します.粉末の利用量を大幅に向上させます材料の廃棄物を減らす
軸間温度と半径温度間の独立性により,グラデントの両方の高精度制御が可能になり,結晶のストレスを処理し,外位密度を最小限に抑えるのに重要です.
2高い制御精度
高品質のSiC結晶を製造するために 精巧に設計されています 高い品質のSiC結晶は光電子機器SiCは,優れた熱伝導性,電気性能,長持ち性を要求する部品の製造において重要な材料です.私たちの炉は,成長プロセスを通して一貫したパフォーマンスと優れた結晶品質を維持するように設計された高度な制御システムを持っています.
SiCインゴット成長炉は,電源の精度0.0005%,ガス流量制御精度0.05L/h,温度調節精度0.5°Cで,例外的な精度を提供します.室圧安定性 ±10 Paこれらの細かく調整されたパラメータは,水晶の成長のための安定した均質な環境を保証し,これは最小限の欠陥を持つ高純度SiC棒やウエフルの生産に不可欠です.
SiCインゴット成長炉の主要部品は 比例バルブ,機械ポンプ,真空室,ガス流量計,分子ポンプ,信頼性の高い動作を提供するためにシームレスに機能する材料利用を向上させ,欠陥を最小限に抑える.これらの特性により,炉は半導体産業の厳しい要求を満たすSiC結晶を生産することができる.
ZMSHの技術には 最先端の結晶増殖技術が組み込まれ, SiC結晶生産において最高品質を保証しています.電力電子機器などの産業に最適化されていますエネルギー効率の良いソリューションと持続可能なイノベーションの進歩を推進する.
3自動操作
A について血外反応:シグナル監視,シグナルフィードバック
わかった自動アラーム:超限警告 動的安全
自動制御:生産パラメータ,リモートアクセス,制御のリアルタイムモニタリングと保存
アクティブプロンプト:専門家システム 人間と機械の相互作用
ZMSHのSiCオーブンは 最適な運用効率のために 高度な自動化を統合していますリモートモニタリング機能を持つリアルタイムパラメータ制御このシステムはまた,専門家の支援のための積極的な通知を提供し,オペレーターと機械の間でのスムーズな相互作用を可能にします.
これらの機能は人間の介入を最小限に抑え,プロセス制御を改善し,高品質のSiC棒の一貫した生産を保証し,大規模製造作業の効率性を促進します.
私たちの SiCインゴット成長炉のデータシート
| 6インチシクオーブン | 8インチシクオーブン | ||
| プロジェクト | パラメーター | プロジェクト | パラメーター |
| 熱する方法 | グラファイト抵抗熱 | 熱する方法 | グラファイト抵抗熱 |
| 入力電源 | 3相5ワイヤのAC 380V ± 10% 50Hz~60Hz | 入力電源 | 3相5ワイヤのAC 380V ± 10% 50Hz~60Hz |
| 最大温度は | 2300°C | 最大温度は | 2300°C |
| 定数熱力 | 80kW | 定数熱力 | 80kW |
| ヒーターの電源範囲 | 35kW ~ 40kW | ヒーターの電源範囲 | 35kW ~ 40kW |
| サイクルあたりのエネルギー消費 | 3500kW·h ~ 4500kW·h | サイクルあたりのエネルギー消費 | 3500kW·h ~ 4500kW·h |
| 結晶 の 成長 サイクル | 5D ~ 7D | 結晶 の 成長 サイクル | 5D ~ 7D |
| メインマシンサイズ | 2千550mm × 1600mm × 2850mm (長 × 幅 × 高さ) | メインマシンサイズ | 2千550mm × 1600mm × 2850mm (長 × 幅 × 高さ) |
| メインマシン重量 | ≈ 2000kg | メインマシン重量 | ≈ 2000kg |
| 冷却水流量 | 6m3/h | 冷却水流量 | 6m3/h |
| 冷炉の限界真空 | 5 × 10−4 Pa | 冷炉の限界真空 | 5 × 10−4 Pa |
| オーブンの大気 | アルゴン (5N),窒素 (5N) | オーブンの大気 | アルゴン (5N),窒素 (5N) |
| 原材料 | シリコンカービッド粒子 | 原材料 | シリコンカービッド粒子 |
| 製品クリスタルタイプ | 4H | 製品クリスタルタイプ | 4H |
| 製品の結晶厚さ | 18mm ~ 30mm | 製品の結晶厚さ | ≥ 15mm |
| 結晶 の 実効 的 直径 | ≥ 150mm | 結晶 の 実効 的 直径 | ≥200mm |
私たちのサービス
パーソナライズ された ワンストップ ソリューション
設計から最適化まで 設計に合わせた PVT,Lely,TSSG/LPE技術を含む パーソナライズされたシリコンカービッド (SiC) 炉ソリューションを提供しています生産目標に合わせて.
顧客訓練
オーブンの操作と保守を 完全に理解できるように 総合的なトレーニングをします 基本的な操作から 先進的なトラブルシューティングまで
敷地内設置と使用開始
私たちのチームは個人的に SiC 炉を設置し,設置します. システムが完全に稼働していることを保証するために,スムーズなセットアップを保証し,徹底的な検証プロセスを行います.
販売後サポート
対応可能な販売後のサービスを提供します. 当社チームは,現場の修理やトラブルシューティングに協力し,ダウンタイムを最小限に抑え,機器をスムーズに動作させることができます.
私たちは高品質の炉や 絶え間ないサポートを 提供することに専念しています
