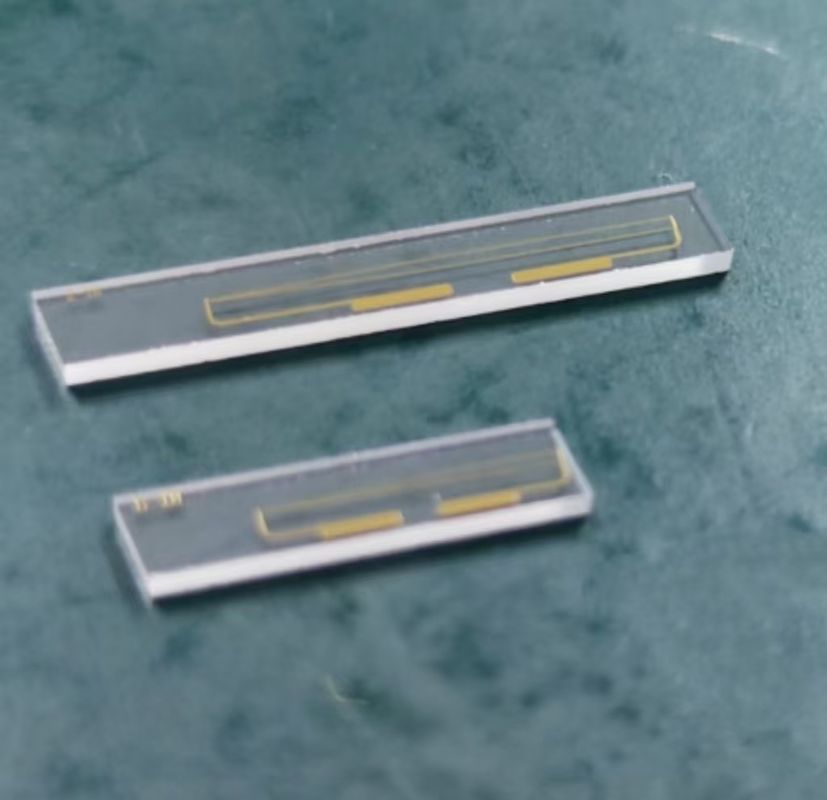

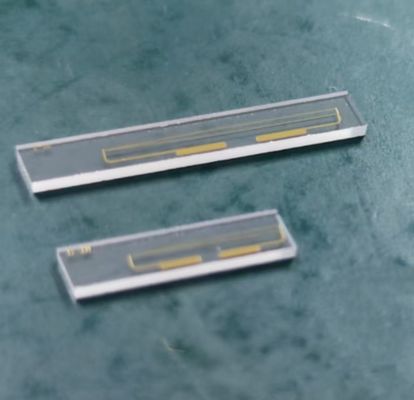

MIOCチップ、強度変調器チップ、位相変調器チップ





1.MIOCチップ



抽象的な



a軍用グレードの統合光回路(MIOC)チップ光ファイバーシステムの光信号を正確に制御するために設計された高性能光学コンポーネントです。主に使用されます繊維光学ジャイロスコープ(霧)、光学通信システム、および高精度センシングアプリケーション。 MIOCチップは通常、使用して製造されますniobateリチウム(linbo₃)または他の高度な電気光学材料は、例外的な安定性、低挿入損失、高い偏光維持能力を提供します。



構造と作業原則



MIOCチップは、複数の光学コンポーネントを統合します導波路、カプラー、および位相モジュレーター、単一のコンパクト基板に。に基づいて動作します電気光学効果、外部から適用された電圧が材料の屈折率を変更し、光伝播の正確な制御を可能にします。で光ファイバジャイロスコープ、MIOCチップは、光信号を分割、調節、および再結合して回転運動を非常に正確に検出するコアコンポーネントとして機能します。



重要な機能



高い安定性:温度の変動と機械的振動に対する耐性を備えた極端な環境条件向けに設計されています。



低挿入損失:最小限の光学電力損失を保証し、システムの効率を改善します。

偏光維持パフォーマンス:高精度アプリケーションの信号の整合性を維持します。



コンパクトな統合:複数の光学関数を単一のチップに統合することにより、システムの複雑さを減らします。



速い応答時間:高速電気光学反応によるリアルタイム変調を有効にします。



アプリケーション



1)光ファイバージャイロスコープ(霧)

MIOCチップは広く使用されていますのために慣性ナビゲーションシステム(INS)航空宇宙、軍事、自律車。それらは、正確な角速度測定を確保し、GPSに依存せずに正確な位置決めを可能にします。



2)光学通信

MIOCチップサポート高速光信号処理、位相変調と振幅制御を含む、それらをで不可欠にするコヒーレント光学通信システム



3)量子光学とフォトニックセンシング

MIOCチップの超安定性と正確な位相変調機能により、量子cオンプル、量子キー分布(QKD)、および光ファイバーセンサー産業監視で使用されます。





他の光モジュレーターに対する利点



離散コンポーネントと比較してより高い安定性:統合設計は、アライメントの問題を排除し、長期的な信頼性を向上させます。



優れた環境耐久性:防衛および航空宇宙アプリケーションの厳しい動作条件向けに設計されています。



消費電力の低下:組み込みおよびモバイルシステムのエネルギー効率の高い動作用に最適化されています。





仕様



MIOCチップ
タイプ アイテム 価値
Y13 S13
光学 動作波長 1310±20 nm 1310±20 nm
挿入損失 ≤4.0dB ≤4.0dB
分割比 50±3% 50±3%
返品損失 ≤ -45 dB ≤ -45 dB
チップ偏光
絶滅
≤ -50 dB ≤ -50 dB
入力光電力 ≤100MW ≤100MW
電気 ≤3.5v ≤4.0v
帯域幅 ≥100MHz
電極構造 プッシュプル、ひとまある電子
機械 結晶 X-CUT Y-PROP LN
導波路プロセス アニールされた陽子交換
出力ポート間隔 400μm
寸法

長さ×幅×厚さ
20×3×1 mm3 12.5×3×1 mm3

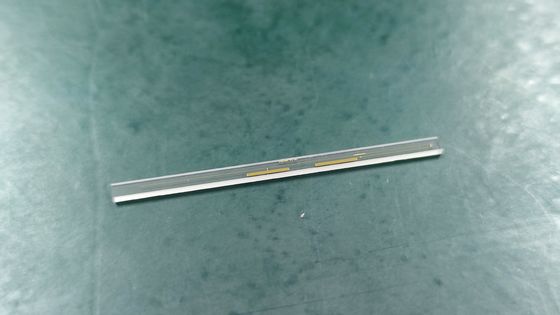

2。強度モジュレーターチップ



抽象的な



an強度モジュレーターチップは、外部電気入力に応じて光信号の振幅(強度)を変調するように設計された高度な光学デバイスです。これらのチップは重要な役割を果たします光ファイバー通信、LIDAR、マイクロ波フォトニクス、光信号処理。光の強度を制御することにより、最新のフォトニックアプリケーションに必要な高速データ送信、信号形成、および高度な変調形式を可能にします。



通常、強度モジュレーターはに基づいていますniobateリチウム(リンボー)、シリコンフォトニクス(SIPH)、またはリンディウムインディウム(INP)。これらのチップで使用される最も一般的な構造はマッハゼンダー干渉計(MZI)、光強度の正確な変調を可能にします。



構造と作業原則



強度変調器チップは、利用することで動作します干渉効果Mach-Zehnder干渉計(MZI)導波路。光信号は2つのパスに分割され、それらの間の相対位相は外部から適用された電界を使用して調整されます。 2つの光経路が再結合すると、建設的または破壊的な干渉が発生し、光学強度が変調されます。



重要な原則は次のとおりです。



電気光学効果:材料の屈折率は、適用された電圧に応答して変化し、光の位相を変更します。



干渉制御:位相シフトを正確に制御することにより、変調器は出力信号の強度を調整します。



重要な機能



高絶滅率:高強度レベルと低強度レベルの間の強いコントラストを提供し、信号の明確さに不可欠です。



低挿入損失:変調中の最小限の電力損失を保証します。



高変調帯域幅:高周波信号をサポートし、最大100 Gbps以上のデータレートを有効にします。



低駆動電圧:エネルギー効率の高い動作のための消費電力を削減します。



コンパクトで統合されたデザイン:統合を有効にしますフォトニック統合回路(写真)高度な光学システム用。



アプリケーション



1)光学通信



で使用されます長距離およびメトロ光学繊維ネットワークデジタルデータをライト信号にエンコードします。



サポート高度な変調形式高速データ送信のためのNRZ、PAM4、およびQAMのように。



2)Lidar(光検出と範囲)



に使用されますパルスシェーピングと振幅変調LIDARシステムでは、範囲の解像度と検出精度を向上させます。



に不可欠です自律車両、環境監視、3Dマッピング



3)マイクロ波フォトニクス



有効にします高速アナログ光リンクレーダー、衛星通信、および電子戦システム用。



で使用されますRFオーバーファイバーワイヤレスおよび防衛アプリケーション用の送信。



4)光信号処理



で使用されます光学コンピューティング、超高速信号ゲーティング、および光スイッチング



促進します光パルス型、フィルタリング、および波形生成研究および産業用アプリケーション。



他の光モジュレーターに対する利点



高速:電気吸収モジュレーターと比較して、強度モジュレーターは優れた速度と帯域幅を提供します。



より良い信号品質:絶滅比が高いほど、信号対雑音のパフォーマンスが向上します。



温度の変動により堅牢です:のような材料リンボ広い温度範囲にわたって安定した動作を提供します。





仕様





強度モジュレーターチップ
タイプ アイテム 典型的な値 ユニット
光学 結晶 X-CUT Y-PROP LN -
導波路プロセス アニールされた陽子交換 -
動作波長 1550 nm±20 nm
挿入損失 4.5 DB
偏光の絶滅 20以上 DB
DC絶滅率 20以上 DB
返品損失 ≤ -45 DB
電気 rfvπ ≤3.5 v
バイアスvπ ≤6.0 v
RF帯域幅 DC〜300m Hz
電極構造 プッシュプル、ひとまある電子
RFポートインピーダンス 〜1m ω
バイアスポートインピーダンス 〜1m ω
機械 寸法 長さ×幅×厚さ= 52×3×1 mm3

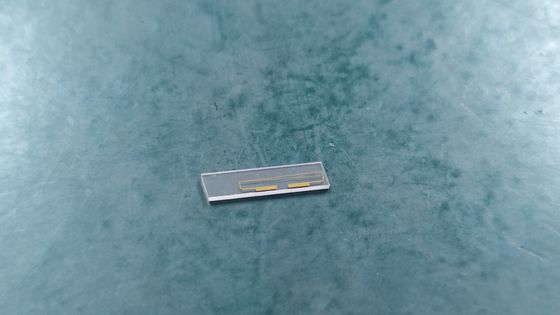

3。位相モジュレーターチップ



抽象的な



a位相モジュレーターチップは、その強度を変えることなく、光信号の位相を変調するために使用される重要な光学デバイスです。この変調は、アプリケーションにとって重要ですコヒーレント光学通信、量子光学、光ファイバーセンシング、マイクロ波フォトニクス。光の振幅を制御する強度モジュレーターとは異なり、位相モジュレーターは、を活用することにより制御された位相シフトを誘導します電気光学効果などの材料でniobateリチウム(リンボー)、シリコンフォトニクス(SIPH)、およびリンディウムインディウム(INP)



光波の位相を正確に調整することにより、位相モジュレーターを有効にしますコヒーレント信号処理、高速データエンコーディング、および精密測定技術フォトニクスベースのシステムで。



構造と作業原則



a位相モジュレーターチップ通常、に基づいています統合された導波路構造それはを使用します電気光学効果材料の屈折率を変更します。これにより、光パスの長さが変化し、伝播する光信号が位相シフトします。

主要な運用原則は次のとおりです。



電気光学効果:外部電圧の適用は、導波路の屈折率を変化させ、透過光の位相をシフトします。



マッハゼンダー干渉計(MZI)または位相シフター設計:位相変調器は単純なものとして実装できますシングルパス導波路モジュレーターまたはの一部としてMZI構造より複雑な変調スキームの場合。



連続的かつ離散的な位相制御:アプリケーションによっては、位相シフトは線形、非線形、または段階的、高度な信号処理を可能にします。



重要な機能



高速相変調:高速通信とセンシングのためのGHZレベルの変調をサポートします。



低挿入損失:位相変調中の最小限の信号減衰を保証します。



広い光学帯域幅:通常は、広い波長範囲で動作しますCバンドからLバンドへ(1550 nmの範囲)テレコムアプリケーションの。



高い安定性と低ノイズ:次のような精度アプリケーションに不可欠です光ファイバージャイロスコープと量子通信



コンパクトで統合されたデザイン:統合を有効にしますフォトニック統合回路(写真)高密度光学システム用。



アプリケーション



1)コヒーレント光学通信



で使用されます高度な変調形式のようなQPSK(四方率位相シフトキーイング)、DPSK(差動位相シフトキーイング)、および16Qamデータを効率的にエンコードします。



強化光信号の完全性のために長距離およびデータセンターの相互接続ネットワーク



2)量子光学と量子通信



正確な位相制御を有効にします量子キー分布(QKD)、量子エンタングルメント、および量子コンピューティング



In量子状態の準備と操作フォトニック量子回路で。



3)光ファイバーセンサー



で使用されます干渉繊維光学センサー、 のような繊維光学ジャイロスコープ(霧)と分散アコースティックセンサー(DAS)、環境変化の高精度測定のため。



感度を改善します温度、ひずみ、および振動センシングアプリケーション。



4)マイクロ波フォトニクスとRF信号処理



で使用されますRFフォトニック信号処理レーダー、衛星通信、および電子戦システムでマイクロ波信号を生成して操作します。



有効にします位相制御ビームステアリングフォトニックベースのフェーズドアレイアンテナで。





他のモジュレーターに対する利点



信号強度を保存します:強度モジュレーターとは異なり、位相モジュレーターは送信された信号のパワーを低下させません。



より高いスペクトル効率:有効にします高度なコヒーレント変調形式効率的なデータ送信用。



環境のバリエーションにより堅牢です:純粋に電子位相シフターよりも高い安定性と精度を提供します。





仕様





タイプ アイテム 典型的な値 ユニット
光学 結晶 X-CUT Y-PROP LN -
導波路プロセス アニールされた陽子交換 -
動作波長 1550 nm±20 nm
挿入損失 4.0 DB
偏光の絶滅 20以上 DB
返品損失 ≤ -45 DB
電気 ≤3.5 v
帯域幅 DC〜300m Hz
電極構造 しこり、電極
RFポートインピーダンス 〜1m ω
機械 寸法 長さ×幅×厚さ= 40×3×1 mm3
