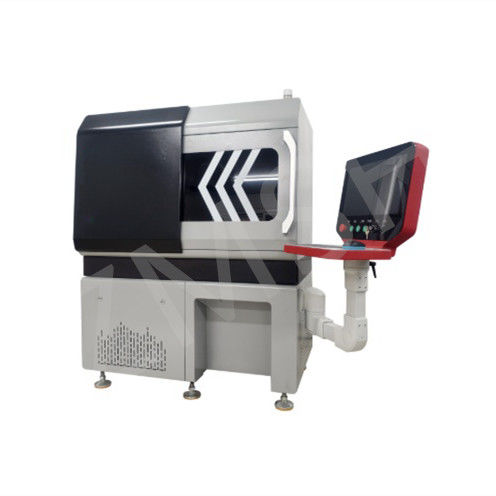

高精度レーザー掘削機 サファイアベアリング加工用

製品概要

この機器は,超硬質材料のマイクロホール加工のために特別に設計されており,高精度機械システム,インテリジェント制御ソフトウェア,先進レーザー技術を統合しています.材料の適応性の上では 従来のプロセスの限界を克服します精密な掘削,切削,ダイヤモンド,サファイア,セラミック,航空宇宙合金などの高級材料のマイクロ加工に適しています.マイクロンレベルのアパルチャの生産目標を達成するために企業を支援します熱損傷がなく 高い収穫率です

テクニカル仕様

わかった

わかった

わかった

処理性能と品質保証

物質的相容性わかった

• わかった超硬い材料: ダイヤモンド,立方ボロンナイトリド (CBN),ウランガムカルビッド
• わかった溶解 能力 が 高く ある 金属:レニアム,ヴォルフスタン,チタン合金
• わかった陶器/半導体:ジルコニア,シリコンカービード,ガリウムアルセニード
• わかったサファイア (鍵 の 利点): サファイア (Al2O3) のシート (0.1~5mm 厚さ) のマイクロドリリングをサポートし,従来の加工における脆性問題を克服します.
• わかった一般金属: ステンレス鋼,炭素鋼,アルミ合金

わかった処理能力わかった

• わかった穴の範囲: φ0.1~5mm (直径が小さい場合はカスタマイズできます)
  - どうした?深さ: 0.01~10mm (複数層のステップホールをサポート)
  - どうした?角型0°~30° 調整可能

わかった品質 の 利点わかった

• わかったジオメトリ 精度: 穴直径の許容度 ±5%,角型誤差 <0.1°,円筒性>99.9%
• わかった表面塗装: Ra≤0.8μm (鏡の仕上げ) は,サファイアのような脆い材料にとって重要な,バブルや溶融残留物がない.
• わかった安定性: 連続操作8時間後に温度偏差 <±1μm,出力率>99.5% (典型的な材料で試験)

わかった画期的な技術わかった

• わかった超短パルスモード(オプション) パルス幅 ≤10ps,熱影響帯 <1μm ザファイアや他の熱感受性のある材料に最適
• わかった動的パラメータ調整: 材料の硬さに基づいてレーザー周波数/パワーを自動的に最適化し,サファイア掘削効率を30%向上します.

典型的な用途

精密型模具とベアリング製造わかった

• わかったダイヤモンド の 描き方 が 死ん だ: 穴を掘り <φ0.05mm ツール寿命を30%延長する

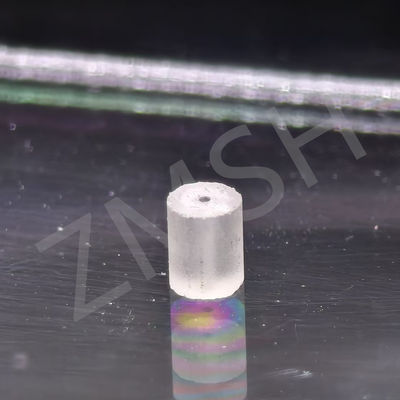

• わかったザファイア の 軸承:
  • 回転精度 ±1μm,耐磨性が向上したスピンドルベアリングのためのマイクロアレイ掘削
  生物適合性基準を満たす医療インプラントベアリングのための無菌マイクロドリリング

わかった半導体と電子機器わかった

• わかったチップパッケージング: BGAパッド マイクロ・バイ・ドリリング 直径一貫性 ±2μm
• わかったセンサー探査機: Ra≤0.1μmの表面仕上げを持つ医療用カテーテルにおけるマイクロホール形成.

わかった新エネルギー・航空宇宙わかった

• わかったリチウムイオン電池分離機: エネルギー密度を高めるための微小孔状の配列
• わかったチタン合金刃:従来の方法に関連したストレスの裂け目のない冷却穴の掘削.
