詳細情報 |
|||
Material: | LiNbO3 | Diameter/size: | 2”/3”/4”/6“/8” |
---|---|---|---|
Cutting Angle: | X/Y/Z etc | TTV: | <3μm |
Bow: | -30Warp: |
<40μm |
|
ハイライト: | 2 Inch Lithium Niobate on Insulator,4 Inch Lithium Niobate on Insulator,8 Inch Lithium Niobate on Insulator |

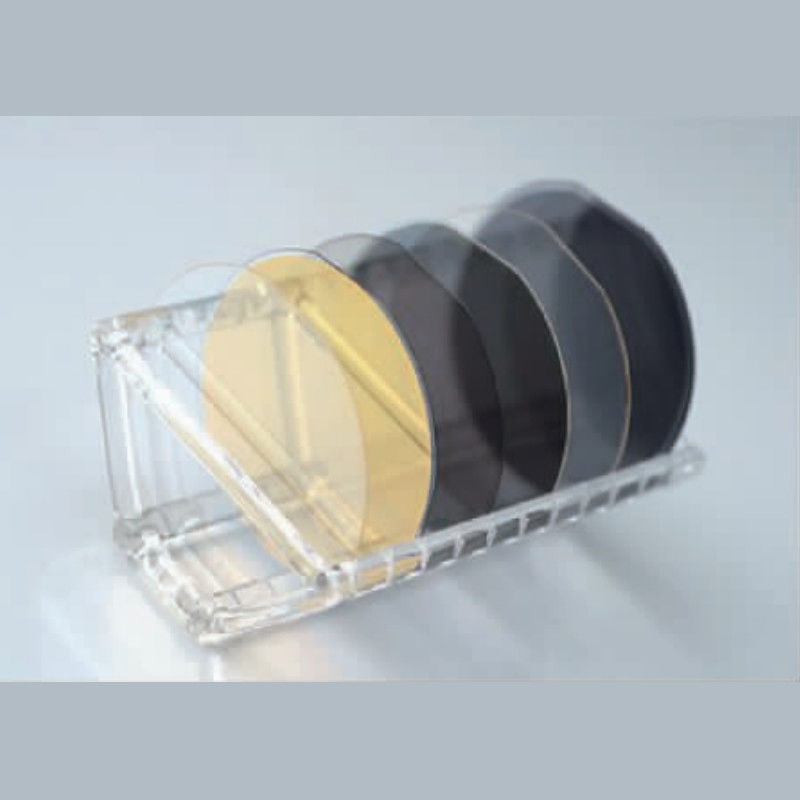

製品の説明
はじめに:
LNOI(絶縁体上のニオブ酸リチウム)ウェーハは、高度なフォトニクスおよび量子デバイスの開発に使用される最先端の材料です。これらのウェーハは、イオン注入やウェーハ接合などの特殊なプロセスを通じて、薄いニオブ酸リチウム(LiNbO₃)層を絶縁基板(通常はシリコン)に接合することによって製造されます。LNOIウェーハは、ニオブ酸リチウムの優れた光学特性と圧電特性を継承しており、集積光学、電気通信、量子技術における高性能アプリケーションに不可欠です。この記事では、LNOIウェーハの基本原理、主な用途、およびよくある質問について解説します。
LNOIウェーハ製造の原理:
LNOIウェーハの作成プロセスは複雑であり、最終製品の高品質と機能性を確保するためにいくつかの重要なステップが含まれます。主な段階の内訳は次のとおりです。
-

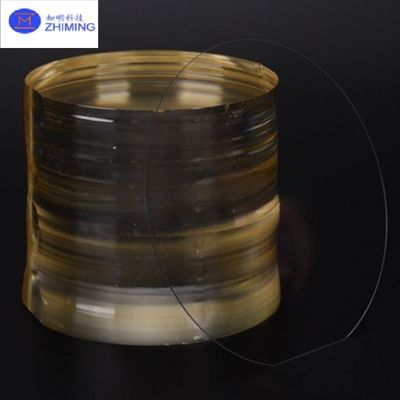

イオン注入:
製造プロセスは、バルクのニオブ酸リチウム結晶から始まります。高エネルギーヘリウム(He)イオンが結晶の表面に注入されます。イオンのエネルギーと深さによって、ニオブ酸リチウム層の厚さが決まります。このイオン注入は、その後のプロセスで分離して薄く高品質のニオブ酸リチウム膜を得ることができる、結晶内に脆弱な面を作成します。 -
基板への接合:
イオン注入プロセスが完了すると、ニオブ酸リチウム層(イオンによって弱められています)が絶縁基板(通常はシリコン)に接合されます。これは、直接ウェーハ接合技術を使用して行われ、表面を高圧と高温で押し付けます。その結果生じる接合は、薄いニオブ酸リチウム層と支持基板の間に安定した界面を形成します。 -
アニーリングと層分離:
接合後、ウェーハはアニーリングプロセスを受け、イオン注入によって生じた損傷を修復するのに役立ちます。アニーリングステップは、バルク結晶からニオブ酸リチウムの最上層の分離も促進します。これにより、さまざまなフォトニクスおよび量子アプリケーションでの使用に不可欠な、基板上の高品質の薄いニオブ酸リチウム層が得られます。 -
化学的機械研磨(CMP):
目的の表面品質と平坦性を実現するために、ウェーハは化学的機械研磨(CMP)を受けます。CMPは表面の凹凸を滑らかにし、最終的なウェーハが高性能フォトニクスデバイスでの使用に関する厳しい要件を満たしていることを確認します。このステップは、最適な光学性能を確保し、欠陥を減らすために不可欠です。
仕様
材料 | 光学 グレード LiNbO3 ウェーハ | |
キュリー 温度 | 1142±0.7℃ | |
切断 角度 | X/Y/Zなど | |
直径/サイズ | 2インチ/3インチ/4インチ/6インチ/8インチ | |
公差(±) | <0.20 mm ±0.005mm | |
厚さ | 0.18~0.5mm以上 | |
プライマリ フラット | 16mm/22mm/32mm | |
TTV | <3μm | |
反り | -30<反り<30 | |
ワープ | <40μm | |
オリエンテーション フラット | すべて利用可能 | |
表面 タイプ | 片面研磨(SSP)/両面研磨(DSP) | |
研磨 面 Ra | <0.5nm | |
S/D | 20/10 | |
エッジ 基準 | R=0.2mm C型またはブルノーズ | |
品質 | クラック(気泡や介在物)がないこと | |
光学 ドープ | Mg/Fe/Zn/MgOなど、光学グレードLN用< 要求されたウェーハ数 | |
ウェーハ 表面 基準 | 屈折率 | No=2.2878/Ne=2.2033 @632nm波長/プリズムカプラー法。 |
汚染、 | なし | |
粒子 c>0.3μ m | <=30 | |
傷、欠け | なし | |
欠陥 | エッジクラック、傷、ソーマーク、汚れがないこと | |
パッケージング | 数量/ウェーハボックス | 1箱あたり25個 |
LNOIウェーハの用途:
LNOIウェーハは、フォトニクス、量子、および高速アプリケーションに高度な材料特性を必要とする分野で特に使用されています。以下は、LNOIウェーハが不可欠な主な分野です。
-
集積光学:
LNOIウェーハは、変調器、導波路、共振器などのフォトニクスデバイスの基盤として機能する集積光学で広く使用されています。これらのデバイスは、集積回路レベルで光を操作するために不可欠であり、高速データ伝送、信号処理、および高度な光学アプリケーションを可能にします。 -
電気通信:
LNOIウェーハは、特に光通信システムにおいて、電気通信で重要な役割を果たしています。これらは、高速光ファイバーネットワークに不可欠なコンポーネントである光変調器の作成に使用されます。LNOIの優れた電気光学特性により、現代の通信システムに不可欠な高周波での正確な光変調が可能になります。 -
量子コンピューティング:
LNOIウェーハは、量子鍵配送(QKD)および量子暗号化に不可欠な、もつれた光子対を生成する能力があるため、量子技術に理想的な材料です。量子コンピューティングシステムへの統合により、量子コンピューティングと通信技術の将来にとって重要な、高度なフォトニクス回路の開発が可能になります。 -
センシング技術:
LNOIウェーハは、光学および音響センシングアプリケーションにも使用されています。光と音の両方と相互作用するウェーハの能力は、医療診断、環境モニタリング、および工業試験で使用されるセンサーにとって価値があります。高い感度と安定性により正確な測定が保証され、これらの分野で不可欠なものとなっています。
よくある質問:
-
LNOIウェーハは何でできていますか?
LNOIウェーハは、絶縁基板(通常はシリコン)に接合された薄いニオブ酸リチウム(LiNbO₃)層で構成されています。ニオブ酸リチウム層は、さまざまな高性能アプリケーションに最適な優れた光学特性と圧電特性を提供します。 -
LNOIウェーハはSOIウェーハとどのように異なりますか?
LNOIウェーハとSOIウェーハはどちらも、絶縁基板に接合された薄膜で構成されていますが、LNOIは薄膜材料としてニオブ酸リチウムを使用し、SOIウェーハはシリコンを使用します。ニオブ酸リチウムは優れた非線形光学特性を提供し、LNOIウェーハを量子コンピューティングや高度なフォトニクスなどのアプリケーションにより適したものにします。 -
LNOIウェーハを使用する主な利点は何ですか?
LNOIウェーハの主な利点には、効率的な光変調を可能にする高い電気光学係数、およびデバイス動作中の安定性を保証する機械的強度が含まれます。これらの特性により、LNOIウェーハは高速光学および量子アプリケーションに最適です。
