詳細情報 |
|||
分子重量: | 101.96 | 磨き: | DSP、SSP |
---|---|---|---|
直径の許容: | ≤3% | カスタマイズする: | 受け入れられる |
長さ: | 30m | 表面の荒さ: | Ra < 0.5 Nm |
固有抵抗性: | 1E16 Ω-cm | 成長方法: | KY |
ハイライト: | 4inchサファイアのウエファー,Cの平らなサファイアのウエファー,モノクリスタル サファイア・ウエーファー |
製品の説明

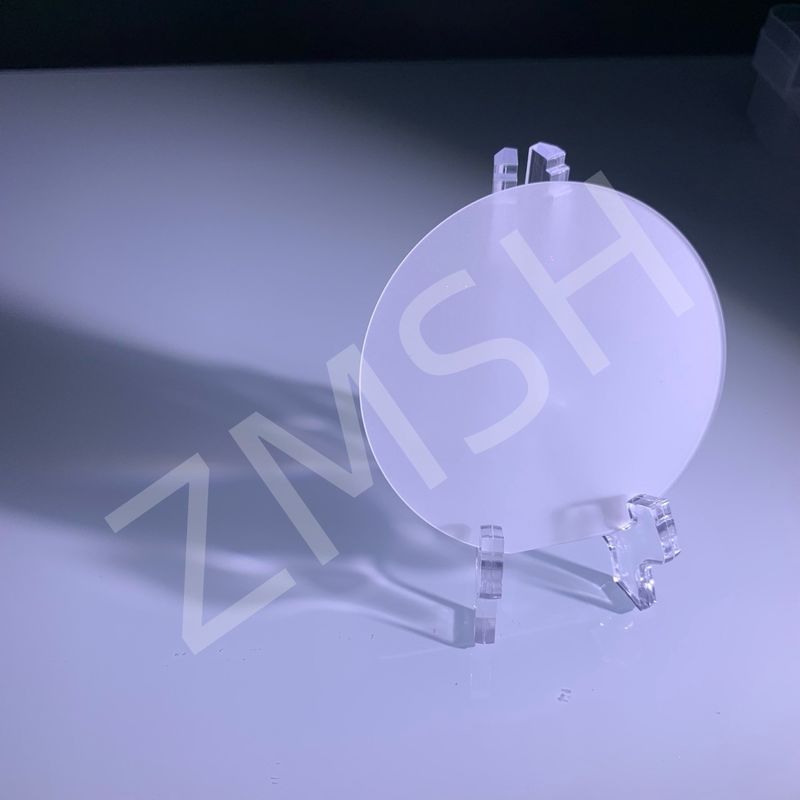

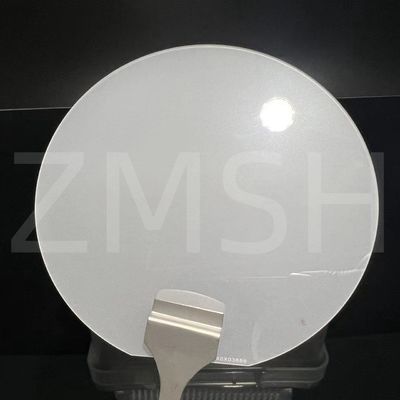

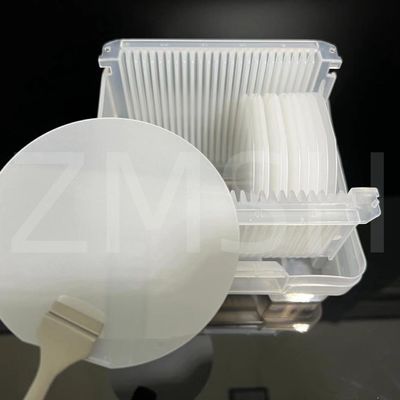

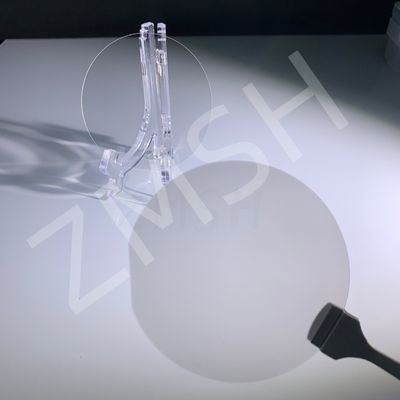

サファイア・ウエファー 4インチ DSP SSP (0001) C 平面 オーダーメイド・アクシス モノクリスタル Al2O3
製品説明:
サファイアウエファーはアルミニウム酸化物 (Al2O3) で構成され,酸素原子が3個が共性構造でアルミニウム原子2個と結合する.六角格子結晶構造があり,通常A平面のような切断平面が特徴ですC平面,R平面. 広い光学透明度範囲により,サファイアウエファーは近紫外線 (190nm) から中赤外線波長まで光伝達を可能にします.光学部品に最適化高い音速,高温耐性,耐腐蝕性,高硬さ,優れた透明性溶融点 (2045°C) は高い.加工は難しい材料だが,光電子機器で使用されている.
超明るい白/青のLEDの質は,ガリウムナイトリド (GaN) の表軸層の質に依存し,使用されたサファイア・ウエフルの表面加工品質と密接に関連していますザファイア・ウェーファー (単結晶Al2O3) C平面とIII-VおよびII-VIグループに堆積された薄膜の格子定数不一致は最小です.高温の高温要求に適した GaN エピタキシープロセス白/青/緑のLEDの製造に不可欠な材料になります
性格
1サファイア・ウェーファーの構造と組成
サファイアウエファーは,スペースグループR-3cを持つ六角結晶構造を有し,その基本構造単位はAlO6オクタエドロンである.この構造では,各アルミニウムイオンは6つの酸素イオンで囲まれている.,高度に対称で安定した3次元ネットワークを形成します
2サファイア・ウエファーの光学および電子特性
サファイアウエファーは優れた光学特性があり,光学部品のための理想的な材料です. サファイアウエファーは高い透明性を持っています.特に紫外線から近赤外線 (150nm~5500nm)折りたたみ指数は約1である.76この広範囲にわたる透明性により,サファイアは高精度の光学機器に広く使用できます.
電子特性の観点から言えば,サファイア・ウェーファーは,約9.9 eVの広い帯域の隔離体であり,高電圧および高周波の電子機器で優れている.高い保温力と低過熱負荷によりサファイアは半導体装置の基板材料として一般的に使用され,特に高電子移動性トランジスタ (HEMT) とガリウムナイトリド (GaN) ベースのデバイスに使用される.
3メカニカルおよび熱力学特性
サファイア・ウェーバーはモース硬度9で ダイヤモンドに次いで 耐磨性も 摩擦性も高い高圧や衝撃に耐えるサファイアウエフルは,高温環境において安定した物理的および化学的性質を維持する,約25W/m·Kの非常に高い熱伝導性を示しています.高度2054°Cの高溶融点と低熱膨張係数 (8.4 x 10^-6/K),サファイア・ウエファーは高温アプリケーションで寸法安定性を維持することができます.
直径 | 4インチ 100±0.3mm |
厚さ | 650±20μm |
オリエンテーション | C-平面 (0001) から M-平面 (1-100) または A-平面 ((1 1-2 0) 0.2±0.1° /0.3±0.1°,R-平面 (1-1 0 2),A-平面 (1 1-2 0 ),M-平面 ((1-1 0 0) |
主要平面長さ | 32.5±1.5mm |
主要フラット 方向性 | A平面 (1-2 0) ± 0.2° |
TTV | ≤20μm |
LTV | ≤20μm |
TIR | ≤20μm |
ボウ | ≤20μm |
ワープ | ≤20μm |
前面 | エピポーチ (Ra<0.2nm) |
裏面 | 細工 (Ra=0.5〜1.2μm),エピポーチ (Ra<0.2nm) |
注記 | 顧客の特定の要求に応じて高品質のサファイア基板のウエファーを提供することができます |

応用:
サファイア・ウェーファーは,高温耐性,熱伝導性,硬さ,赤外線透明性,化学的安定性で知られる優れた多機能材料です.様々な産業用に使用されています.高温赤外線窓など,研究分野にも使われています.サファイア・ウエフルは多用性のある単結晶基質として使用され,青い石の産業で好ましい基質です紫色,白色発光二極管 (LED) と青色レーザー二極管 (LD) (サファイア基板にエピタキスアルガリウムナイトリドフィルムが必要).超伝導性薄膜基板にも不可欠です.
サファイア基板の加工プロセス:
1結晶の成長: 結晶の成長炉を利用して 大量で高品質のシングル結晶のサファイアを育てます
2オリエンテーション: サファイア結晶が,次の加工のために,正常に切断機に配置されていることを確認します.
3切断: 特定の方法で水晶からサファイア棒を抽出する.
4磨き: 外部 の 円筒形 の 磨き機 を 用い て,サファイア 棒 の 外部 径 を 正確 に 磨く.
5品質検査: サファイア棒の品質を確認し,採掘後の寸法と方向性が顧客の仕様を満たしているかどうかを確認します.
6方向性 (再び): 精密な切断のために,サファイア棒を切断機の上に正確に配置します.
7切る: サファイア 棒 を 薄い 片 に 切る.
8磨き:切断損傷をなくし,ウエフの平らさを向上させる.
9切断: 機械的強度を高め,ストレスの濃度による欠陥を防ぐために,ウエフルの辺を丸く切断します.
10磨き:エピタキスの精度を得るため,ウエフルの表面の荒さを向上させる.
11清掃: ウェファーの表面から汚染物質 (例えば,塵粒,金属,有機残留物) を除去する.
12品質検査 (再び): 高精度検査機器を使用して,顧客の要件を満たすため,ウェーファー品質 (平らさ,表面の清潔さなど) を評価します.
製品推奨:
1.8インチ0.725 Dia100mm C 平面 シングルクリスタルサファイア・ウェーファー 1300mm 1500mm 厚さ
2.6インチサファイア・ウェーファー方向性0001 Al2O3 シングルクリスタル 光学透明性
FAQ:
Q: サファイア・ウェーバーとは?
A: ヴィトラ・テクノロジーズのサファイア・ウェーファー
合成サファイアは,アルミオキシド (Al2O3) の単結晶形で,高温耐性,熱衝撃耐性,高強度,摩擦抵抗低電圧損失と良い電圧隔離
Q: 石灰とシリコンのワッフルの違いは何ですか?
LED は ザファイア の 最も 人気 な 用途 です.この 材料 は 透明 で 光 を 優しく 伝導 し て い ます.シリコンは不透明で,効率的な光抽出を許さないしかし,半導体材料は,安価で透明性があるため,LEDには理想的です.
Q: 半導体におけるサファイアとは?
A: サファイアウエファーは,Si,ガリウムナイトリド (GaN),AlGaNなどの半導体フィルムのエピタキシ,統合回路の製造に使用されます.C平面のサファイア基板は,LEDの製造およびIR検出器のアプリケーションにおいて,GaNおよび他のIIIVおよびIIVI化合物の成長に使用される..
