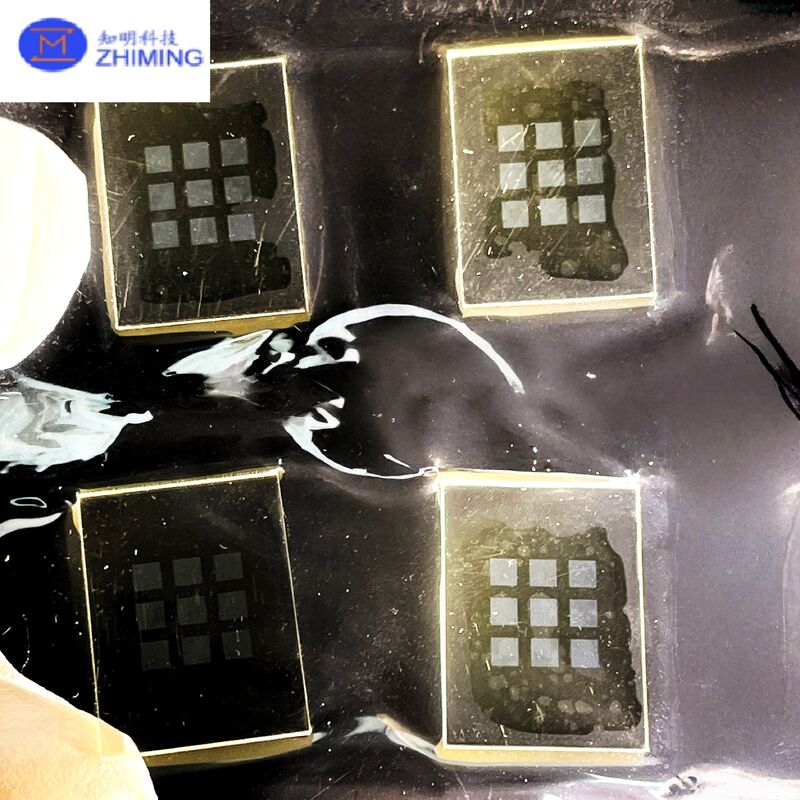

サファイアに刻まれたウエフラは,高純度単結サファイア (Al2O3) 基板を使用して製造され,湿地と乾地エッチング技術製品には,非常に均一なマイクロ構造パターン,優れた寸法精度,優れた物理的および化学的安定性があります.マイクロ電子機器における高度な信頼性のアプリケーションに適している半導体包装や先進研究分野などです
サファイアは特殊な硬さと 構造的安定性で有名で モース硬度は9で ダイヤモンドに次いでいますサファイア表面には 明確に定義され 繰り返し可能な微小構造が形成されるシャープな模様のエッジ,安定した幾何学,およびバッチ間での優れた一貫性を保証します.
![]()
濡れエッチングは,サファイア材料を選択的に除去し,望ましい微小構造を形成するために,特殊な化学溶液を使用します.このプロセスは高出力,良好な均一性,比較的低加工コスト横壁のプロフィール要求が適している.
溶液の組成,温度,エッチング時間を正確に制御することで,エッチング深さと表面形状の安定な制御を達成することができる.濡れで刻まれたサファイアウエファーはLED包装基板に広く使用されていますMEMS の選択されたアプリケーション.
プラズマエッチングや反応イオンエッチング (RIE) などの乾燥エッチングは,物理的および化学的メカニズムによってサファイアをエッチするために高エネルギーイオンまたは反応性種を使用する.この方法により優良なアニゾトロピーが得られます高精度で優れたパターン転送能力により,細かい特徴と高アスペクト比のマイクロ構造を製造できます.
ドライエッチングは,垂直サイドウォール,鋭い特徴定義,密度の高い次元制御を必要とするアプリケーションに特に適しています.先進的な半導体包装MEMS 構造が作られています
高純度単結晶サファイア基板,優れた機械的強度
柔軟なプロセスオプション:アプリケーション要件に基づいて湿地エッチングまたは乾地エッチング
耐久性 耐磨性 耐久性 耐磨性
熱と化学の安定性が優れ,厳しい環境に適しています.
高い光学透明性と安定した電解質特性
高度なパターン均一性とバッチ対バッチ一貫性
LEDとマイクロLEDのパッケージと試験基板
半導体チップキャリアと高度なパッケージ
MEMSセンサーとマイクロ電気機械システム
光学部品と精密アライナメント構造
研究機関と個別化されたマイクロ構造開発
![]()
パターンデザイン,エッチング方法の選択 (濡れか乾燥),エッチング深さの制御,基板の厚さとサイズオプションを含む包括的なカスタマイゼーションサービスを提供します.単面または双面のエッチング厳格な品質管理と検査手順は,配送前にすべてのサファイアに刻まれたウエファーが高い信頼性と性能基準を満たしていることを保証します.
A: その通り湿地エッチングは化学反応に基づいており,広範囲で費用対効果の高い加工に適しており,乾地エッチングは高精度を達成するためにプラズマまたはイオンベースの技術を使用します.より良いアニゾトロピー選択は構造的複雑性,精度要求,コストの考慮に依存する.
A: その通り湿地エッチングは,標準LED基板などの適度な精度で均一なパターンを要求するアプリケーションに推奨されます.乾地エッチングは,高解像度,高アスペクト比,精密な幾何学が不可欠なマイクロLEDとMEMSアプリケーション.
A: その通りええ 完全にカスタマイズされたデザインをサポートします パターンレイアウト 特徴のサイズ エッチ深さ ウェーファー厚さ 基板の寸法などです
