カスタム不規則形状石英光学窓精密溶融シリカビューポート

カスタム不規則形状石英光学窓精密フューズドシリカビューポート

概要  石英光学窓について

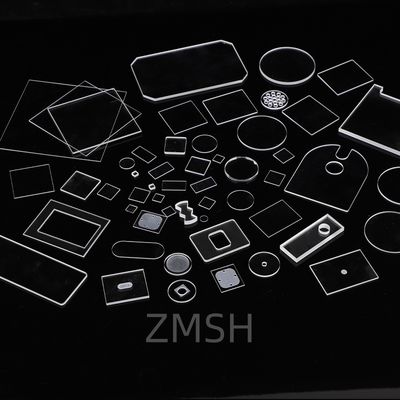

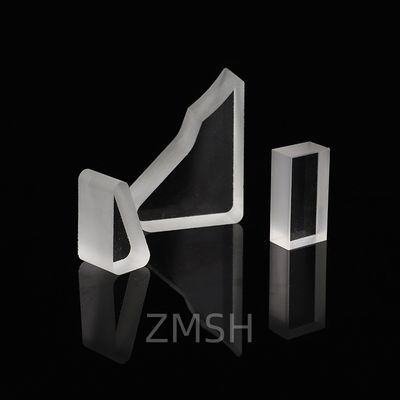

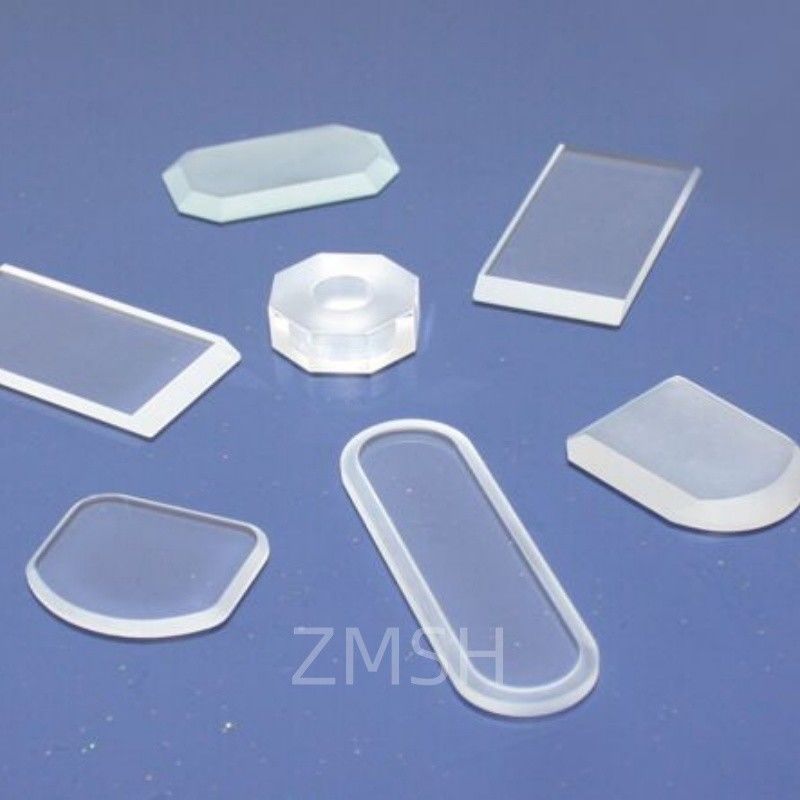

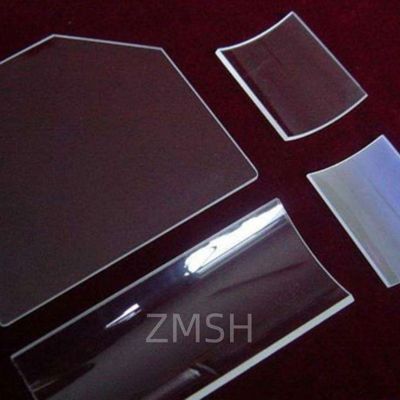

不規則形状の石英ガラス窓は、高純度フューズドシリカから製造されたカスタム設計の光学部品です。標準的な円形または正方形の窓板とは異なり、これらの特殊な窓は、楕円形、多角形、アークエッジ、段付き、またはノッチ形状などのカスタム形状で提供されます。これらは、標準外の機械的インターフェースまたはハウジングを介した光透過を必要とするシステム向けに設計されており、高いUV–IR透過性、耐熱性、および耐薬品性を提供します。

これらの窓は、最先端の光学機器、航空宇宙アセンブリ、生体医用画像装置、およびレーザープラットフォームにおいて不可欠であり、機械設計の要求が単純な平面光学系を超えています。優れた表面平坦度、低い複屈折性、および厳しい寸法公差により、不規則な石英窓は、過酷な環境下での機能的な精度と長期的な信頼性の両方をサポートします。

製造原理 石英光学窓について

不規則な石英ガラス窓の製造には、次の主要なプロセスが含まれます。

1. 材料の選択
   フューズドシリカブロック（多くの場合JGS1または同等品）は、UV–VIS–IR要件と純度仕様に基づいて選択されます。深紫外線のニーズには合成石英が使用される場合があります。

2. CNC切断とウォータージェット成形
   高度なCNCまたは研磨ウォータージェットツールは、生のガラスを複雑な形状に成形します。これにより、材料の完全性を損なうことなく、非対称な輪郭、内部切り欠き、または面取り設計の製造が可能になります。

3. エッジ研削と表面平滑化
   成形後、ガラスは微研削され、エッジを洗練し、安全性を向上させ、光学研磨の準備をします。

4. 精密研磨
   光学研磨技術を適用して、λ/10の表面平坦度以上を達成し、散乱または吸収を最小限に抑えます。仕様に応じて、片面研磨と両面研磨の両方を使用できます。

5. クリーニングと品質管理
   各部品は超音波洗浄され、干渉計と顕微鏡で検査され、厚さの均一性と角度精度が測定されます。

一般的な仕様 石英光学窓について

アプリケーション 石英光学窓について

• カスタムレーザーシステム
  標準外のポートまたは放射形状を持つレーザーハウジングにシームレスに統合されます。

• 分光法および画像処理装置
  医療用スキャナーおよび産業用分析装置で、敏感な光学系を保護します。

• 航空宇宙および衛星
  コンパクトモジュール内のカメラ、センサー、または光検出器の保護カバーとして使用されます。

• 科学研究
  カスタマイズされた実験チャンバーまたはクライオスタットでの光学アクセスを可能にします。

• 半導体機械
  高精度パターニングおよび堆積ツールで、ビューポートと分離窓を提供します。

FAQ 石英光学窓について

Q1：不規則な形状は光学性能に影響しますか？
A： 正しく製造されていれば、影響しません。光学表面の仕様が満たされている限り、窓の形状は透過率を変えることはありません。

Q2：これらの窓はコーティングと互換性がありますか？
A： はい。AR、HR、および誘電体コーティングは、マスキングまたはロボットプロセスを使用して不規則な形状に適用できます。

Q3：機械加工できる最小の特徴サイズはどれくらいですか？
A： 厚さと材料に応じて、0.2 mm（穴、ノッチなど）の小さな特徴を実現できます。

Q4：CADベースのカスタマイズを提供していますか？
A： もちろんです。DXF、STEP、またはSolidWorksファイルを使用して、正確なカスタム形状を作成できます。

Q5：真空または高温に耐えることができますか？
A： はい。フューズドシリカはUHV条件下で非常に安定しており、1000℃以上の温度に耐えることができます。
