詳細情報 |
|||
| 材料: | 溶融したシリカ (JGS1,JGS2,UVグレード) | タイプを形づけなさい: | 円筒形,多角形,弧形,ステップ型,ノッチ型 |
|---|---|---|---|
| サイズ許容: | ±0.05mm以上 (カスタマイズ可能) | 厚さ範囲: | 0.5mm 10mm (カスタマイズ可能) |
| 表面の荒さ: | <10 Å RMS (カスタマイズ可能) | 表面の平らさ: | λ/10 @ 632.8 nm (カスタマイズ可能) |
| ハイライト: | 不規則溶融シリカプレート,光学石英ガラス窓,CNC機械加工石英ガラス窓 |
||
製品の説明

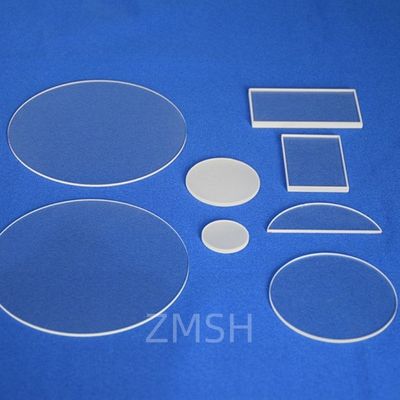

光学およびレーザーシステム用CNC加工不規則石英ガラス窓、フューズドシリカプレート
概要

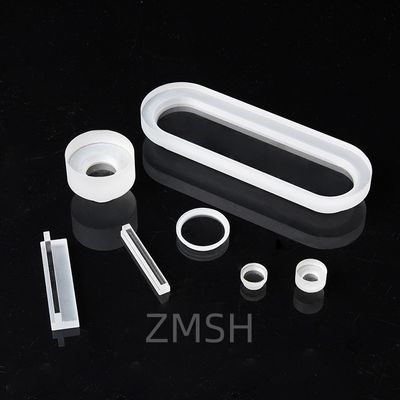

特殊な機械的および光学的な要求を満たすために設計された、不規則な形状のカスタムフューズドシリカ光学窓。アークや楕円から、貫通穴のある複雑なパターンまで、これらの非標準形状は、統合の柔軟性、光学的な透明性、および極端な環境耐性が重要なデバイスで広く採用されています。
プレミアム合成石英ガラスから作られたこれらの窓は、熱衝撃、UV劣化、および化学腐食に対する優れた耐性を提供します。幅広いスペクトル範囲にわたって光を透過し、寸法精度を維持する能力は、特注の光学アセンブリを構築するエンジニアや設計者にとって理想的な選択肢となります。
製造技術
標準的な光学系とは異なり、不規則な形状の窓には、拡張された製造フローが必要です。
-
3D設計の解釈
顧客の設計ファイルは、光学および構造的な実現可能性について分析されます。有限要素解析は、機械的完全性のチェックに適用される場合があります。 -
精密機械加工
高速CNCルーターまたは超微細ウォータージェットカッターを使用して、内部半径、スロット、および凹部を含む基本形状をカットします。 -
エッジ仕上げとバリ取り
レーザーアシストバリ取りまたは機械研磨により、微小クラックが除去され、安全な取り扱いとコーティングの密着性が準備されます。 -
光学仕上げ
特殊な研磨パッドとスラリーフォーミュラを使用して、不規則な表面全体で均一性を維持し、波打ちや応力を最小限に抑えます。 -
検査と梱包
寸法ゲージ、光学干渉計、およびUV-VIS分光計は、高仕様の許容誤差への準拠を保証します。各部品は洗浄され、フォームまたは密封されたポーチに梱包されます。
一般的な技術パラメータ
| 属性 | 仕様 |
|---|---|
| 透過スペクトル | 190～2700 nm |

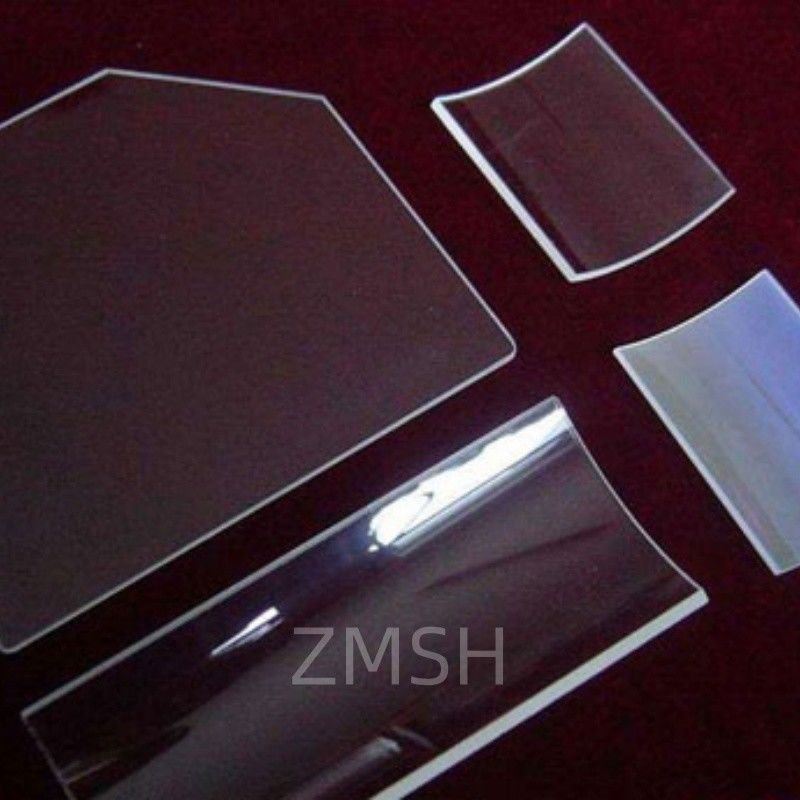

| 利用可能な形状 | アークセグメント、半月、スロット、テーパー |
| 最大寸法 | 最大300 mm（カスタマイズ可能） |
| 厚さ公差 | 通常±0.03 mm |
| 表面品質 | 10-5スクラッチ-ディグ（MIL-PRF規格） |
| 面取りタイプ | C0.2～C0.5標準; その他オプション |
アプリケーション
-
分析および実験装置
ラマンまたはFTIR機器用の不規則なホルダー内の光路をサポートします。 -
医用画像処理
ウェアラブルまたはインプラント可能な診断モジュールのハウジング窓として機能します。 -
フォトニクスプロトタイプ
コンパクトで非直線的な開口部を必要とする実験セットアップで使用されます。 -
レーザーダイオードおよびファイバーカプラー
ビームアライメントとハウジングの適合を最適化するために、形状の出力窓を提供します。 -
真空技術
非対称または湾曲した真空エンクロージャー内の漏れ防止光学ポートとして機能します。
FAQ
Q1：石英以外に利用可能な材料は何ですか？
A：フューズドシリカが最も一般的ですが、特定の形状や予算に合わせて、ホウケイ酸ガラスまたはサファイアを提供できます。
Q2：湾曲した表面に反射防止コーティングを施すことはできますか？
A：はい。コンフォーマルARコーティングは、多軸堆積システムを使用して利用できます。
Q3：これらの製品は少量で入手できますか？
A：プロトタイプと量産の両方をサポートしています。MOQは、R&Dの場合1個から始めることができます。
Q4：不規則な部品のリードタイムはどのくらいですか？
A：通常、複雑さ、仕上げ、およびコーティングの要件に応じて2～4週間です。
Q5：カスタム設計を提出するにはどうすればよいですか？
A：技術図面（2Dまたは3D形式）とアプリケーションノートを送信してください。製造可能性に関するアドバイスと見積もりを返信します。
