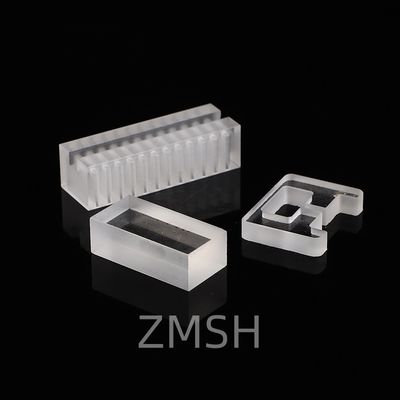

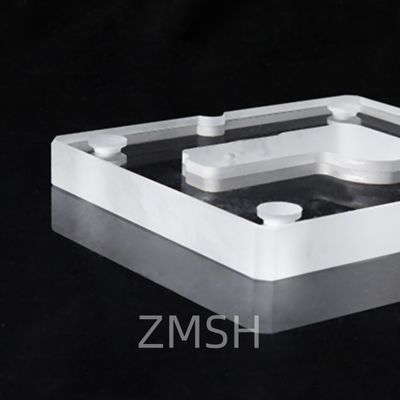

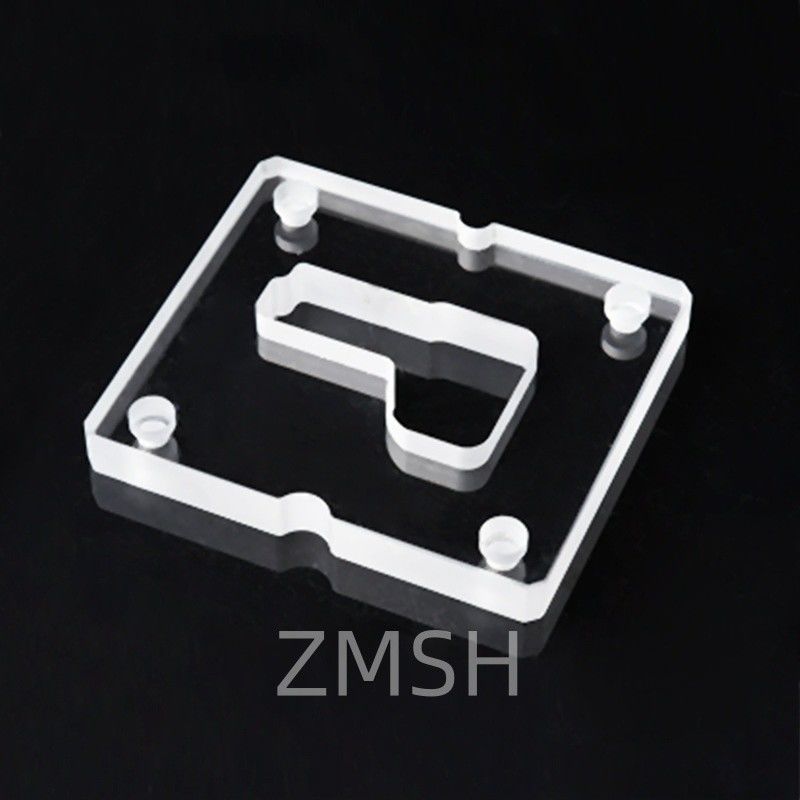

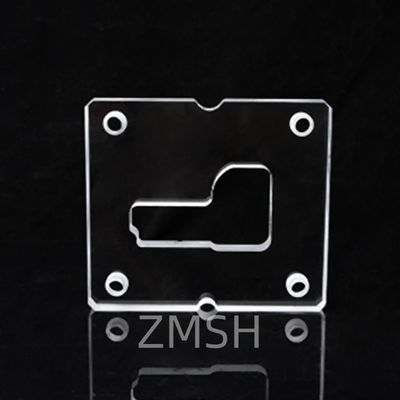

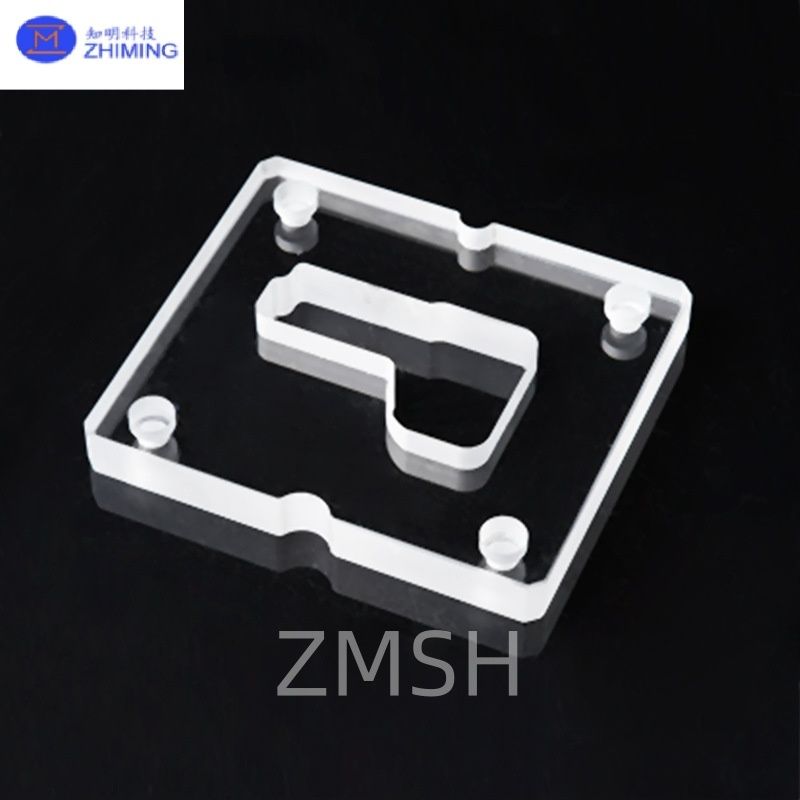

オーダーメイドの形状の溶融クォーツプレート 透孔光学

導入についてカスタム 形 の 溶融 クォーツ プレート

クォーツ透孔型プレートは,超純粋なクォーツ材料で作られた高精度光学または構造部品です.これらのカスタム形状のプレートには,基板を貫く1つまたは複数の穴があり,高熱抵抗を必要とするアプリケーションに使用されます.化学的な耐久性や 精密な光や流体通過

入手可能JGS1,JGS2そしてJGS3光学,電子,生物医学的なシステムもサポートしています

材料 グレードについてカスタム 形 の 溶融 クォーツ プレート

• JGS1 (UVグレードの溶融シリコン):

185~2500nmからの優れた伝達,UVレーザーとリトグラフィーに最適.OH−含有量が非常に低く,二折り度は最小.

• JGS2 (光学グレードの溶融シリコン):

可視赤外線と近赤外線 (260~2500nm) のアプリケーションに適しており,高光学均質性がある.

• JGS3 (赤外線クォーツガラス):

紫外線波長 (>300nm) に最適化され,深紫外線範囲では透明度が低下し,熱光学および産業用に使用できます.

製造プロセスについてカスタム 形 の 溶融 クォーツ プレート

材料 の 選択 と 切断
高純度クォーツ空白は,図面仕様に基づいてCNC,ウォータージェット,またはレーザー切削を使用してカスタム形に切られています.

穴のクォーツ掘削
精密なクォーツ穴は,容量と用途に応じて,超音波,CO2レーザー,または機械的な掘削によって加工されます.

磨き 仕上げ
クォーツ光学表面は,片側または双面に磨き上げられ,マットエッジ,ベーリング,化学磨きのオプションがあります.

清掃 と 梱包
超清潔な環境は,最終検査とクラス-100のパッケージングに使用され,クリーンルームの使用と互換性を確保します.

申請についてカスタム 形 の 溶融 クォーツ プレート

掘削された溶融クォーツガラスは,高熱安定性,化学抵抗性,光学透明性を要求する産業で広く使用されています.精密な穴やパターンを組み込むことで,クォーツガラスは様々なハイテクシステムの機能的部品になります.

1半導体産業

• ガスの配送孔を備えたホイファーキャリアとシャワーヘッド
• エッチング・デポジション・フォトリトグラフィー・システムにおけるクォーツ部品

2マイクロ流体学と生命科学

• 液体チャネルや入口/出口孔を持つマイクロ流体チップ
• 分析用クォーツ装置のサンプルポートと注射システム

3オプティクスとフォトニクス

• オプティカルクォーツマスクとアペルチャー
• レーザー窓とビームアライナメント構造

4科学研究

• カスタム製の反応セルまたはサンプルホルダー
• 高温または腐食性実験におけるクォーツ部品

5化学・製薬機器

• 流通式原子炉と採取システム
• 流体アクセスポイントを持つUVまたはIRスペクトロメトリ用クォーツ電池

掘削されたクォーツガラスは機械的な強度と精密な構造を組み合わせ,近代工学および実験室の応用において不可欠な材料となっています.

パラメータについてカスタム 形 の 溶融 クォーツ プレート

よくある質問についてカスタム 形 の 溶融 クォーツ プレート

Q1: 穴の大きさと位置は完全にカスタマイズできますか?
A1:はい.カスタマイズされた穴クォーツ直径 (例えば0.1~20mm) とCAD図による位置をサポートします.

Q2: JGS1とJGS2の違いは何ですか?クォーツ使い方
A2 についてJGS1は深紫外線を伝達し,より高い純度を持ち,JGS2は可視/NIR使用で費用対効果の高い性能を提供します.

Q3:これらのプレートは 化学的耐性がありますか?
A3 についてすべてのクォーツは,水素フッ素酸 (HF) を除いて,ほとんどの酸や溶媒に強い耐性があります.

Q4: 複数の穴や形を 1 つのプレートに組み込むことはできますか?
A4 式:複数穴と複雑な外形 (円形,スロット,四角切断) がサポートされています
