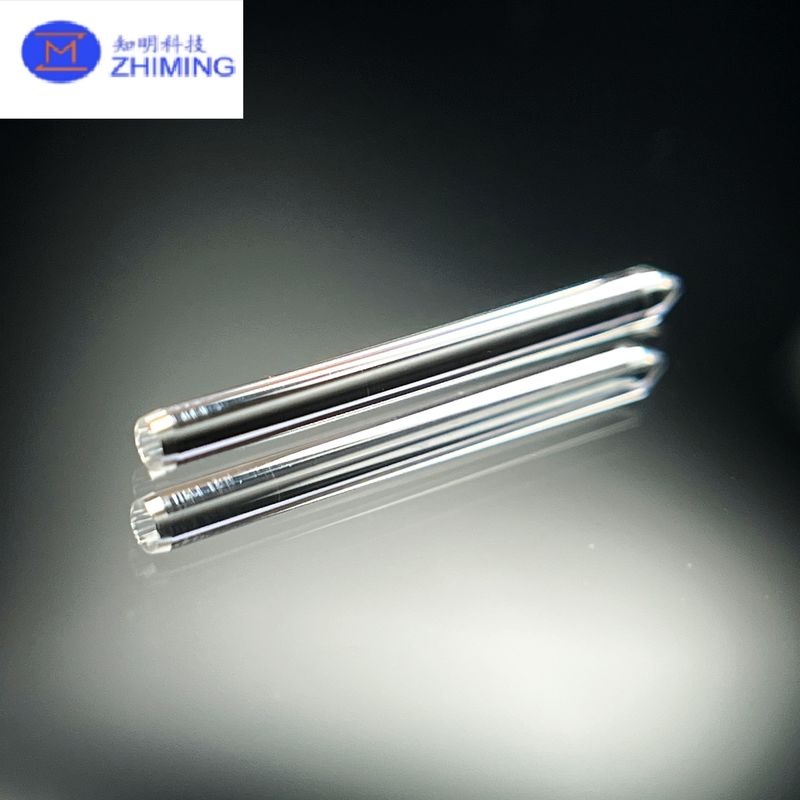

サファイア 棒 の 導入

ザファイアストッドは,高度な精密度で製造された高純度単結晶のザファイア部品で,先進的な光学,機械,科学アプリケーションの要求を満たすために設計されています.一結晶アルミオキシド (Al2O3) から製造この棒は,特殊な硬さ,光学透明性,熱安定性,耐磨性,腐食性,高圧性を示しています.

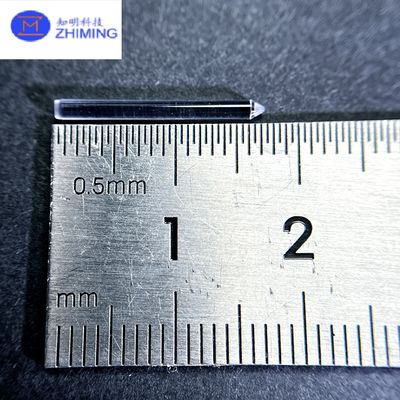

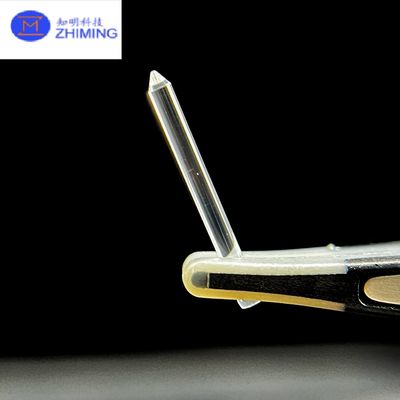

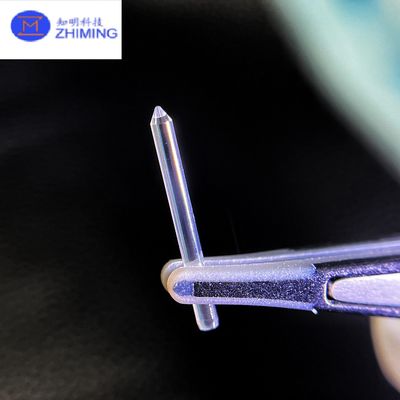

この特殊なサファイア棒を 特徴とするのは そのカスタマイズされた幾何学です細かく角形または円形の先端が表示され,寸法精度と耐久性の両方を要求するニッチアプリケーションのために設計されていることを示す硬さはダイヤモンドに次ぐ (Mohs 9) で,サファイア棒は,失敗が選択肢でない高ストレス環境では,ガラスやクォーツよりもしばしば選ばれます.

これらの棒は 航空宇宙,半導体加工,計量,光子,生物医学機器,高温加工など 様々な産業で広く使用されています極端な条件下で一貫した性能が必要である場合.

生産原理サファイア・スティッド

サファイア棒の製造には,正確な仕様と欠陥のない表面を確保するために,先進的な結晶成長と精密加工技術が含まれます.棒の生産のためにサファイア結晶を育てるために使用される2つの最も一般的な方法は,:

1キロポロス (KY) 方法

KY方法は,高品質の大量サファイア結晶を栽培するために広く採用されている.高温炉の中で溶けたアルミニウム酸化物 (Al2O3) から種子結晶をゆっくりと引き出すことを含む.温度グラデーションを調節するために注意深く制御されます凝固すると,石灰玉は方向化され,切断され,棒に加工される.

2エッジ定義フィルムフィード成長 (EFG) メソッド

EFG 方法 は,事前 に 定義 さ れ た 形状 を 備えた ザファイア 棒,チューブ,プロファイル を 製造 する ため に 理想 的 です.この 方法 で,模具 (または 形状 付け 器) は 溶けた ザファイア で 満たさ れ た 溶融 器 に 浸さ れ ます.溶けた材料は毛細血管の作用によって模具を通して上へと引き寄せられ,固体棒に結晶化しますこの方法により,狭い寸法容量と最小限の後処理を伴う棒の継続的な生産が可能になります.

結晶が成長した後サファイア棒はダイヤモンドのサーを使って長さに切られ,光学的な仕上げや鋭い尖端や丸い尖端などの正確な幾何学的特徴を達成するために超細の磨材を使用して磨く.ロープやステップ・トランジション

サファイア 棒 の 特徴サファイア・スティッド

耐磨性,高硬さ,高耐磨性,高耐熱性,高耐腐蝕性,高抗プラズマ性

これらの特性により,単結晶サファイアは精密機械部品に広く使用されています.

- 安定した電圧不変 低電圧損失 良質な電圧隔離

シングルクリスタルサファイアは超高周波領域の基板材料として使用される.また,隔熱材料やマイクロ波窓として使用される.シングルクリスタル・サファイアが電子産業において不可欠なものになりました.

- 優れた光伝達力

シングルクリスタルサファイアは,様々な種類の真空装置,反応炉の窓,スキャナー窓,優れた機械特性と耐熱性により,光通信用のキャップ.

- 熱伝導性が良し,耐熱性が高い.

低温での優れた熱伝導性により,単結晶サファイアが透明な材料として,熱伝導と熱放射線を必要とする多くの分野で使用できます.

サファイア棒のパラメータ

申請サファイア・スティッド

サファイアカスタマイズされた棒は,物理的,熱的,光学的特徴のユニークな組み合わせのために,さまざまな最先端分野で使用されています.

1半導体と電子

• 半導体製造におけるアライナメントピン,ウエファーホルダー,または探査尖端として使用されます.
• 慣性や熱耐性があるため,堆積とエッチング室内の基準棒または距離隔として使用する.

わかった

2科学機器

• 尖った尖端のサファイア棒は,光学的なアライナインメントツール,スペクトロスコピー探査機,または尖端ベースの測定 (原子力顕微鏡のようなもの) に最適です.
• 高真空システムや冷凍装置で 隔熱と機械的なサポートに使用される

わかった

3オプティカル・システム

• 表面を光学的に磨いたサファイア棒は,レーザーシステムで光線導線,光導線,または保護レンズとして使用されます.
• IR/UV光学システムにおける部品として使用する.その広範囲の伝達スペクトル (150 nm から 5500 nm) のため.

わかった

4バイオメディカルデバイス

• バイオコンパティブルで 化学的に無活性なサファイア棒は 植入器具や 手術器具,内視器具に使用されています
• 透明性により 人間の体内の光ファイバーシステムやセンサーに 統合できます

わかった

5航空宇宙と防衛

• サファイア棒は,強度,軽量性,放射線抵抗性により,航空機,衛星,軍事級の光学システムにおける構造および光学部品として使用されます.

わかった

6高温環境

• 1800°C以上の温度や腐食性のある環境に耐える能力により,炉,熱センサー,エネルギー研究で使用するのに適しています.

わかった

よくある質問 (FAQ)サファイア・スティッド

Q1: サファイア 棒 は 石英,ガラス,陶器 の 棒 より 優れている の は なぜ です か.
A1:ザファイアには,極端な硬さ (モハス9),UVから中赤外線までの高い光学伝達,優れた化学耐性,優れた熱伝導性といった特性の組み合わせがあります.光学的な明晰さと構造的整合性が両方必要とされるアプリケーションでは,クォーツとセラミックを上回る.

Q2: サファイア 棒 は 形,長さ,直径 で カスタマイズ できる の でしょ う か.
A2 についてはい.サファイア棒は,外径 (通常0.3mmから20mm),長さ (200mm以上まで),および端面幾何学 (平面,ドーム,円形,スレッド) の観点からカスタマイズすることができます.耐性, 方向性 (C平面,A平面,R平面) も調整できます.

Q3:サファイア棒は光学的に磨かれますか? それとも機械的に磨かれますか?
A3 について適用に応じて,棒は機械的に磨かれた状態または光学的に磨かれた状態で供給することができます. 光学またはレーザーアプリケーションでは,λ/10 より平らな二面光学磨きを推奨します..

Q4:サファイア棒はどんな環境で動作できるのですか?
A4 式:サファイア棒は高真空,低温,腐食性酸と塩基,高放射線場,高温2000°Cまで耐える.極端な環境に最適です.

Q5: この棒は赤外線や紫外線システムと互換性があるのですか?
A5:絶対です.サファイアは約150nm (UV) から5.5μm (中IR) までの波長を伝達し,IRとUVの両方の光学システムで人気があります.

Q6:カスタム製のサファイア棒の製造にはどのくらいの時間がかかりますか?
A6 答え:カスタム棒の標準生産時間は,複雑性,量,仕上げ要件に応じて通常2〜4週間である.急行サービスが利用可能である.

Q7:どんな許容度を達成できますか?
A7 について尺寸の許容度は ±0.01 mm,表面粗さ < 5 nm Ra は高精度アプリケーションで達成可能である.

関連製品

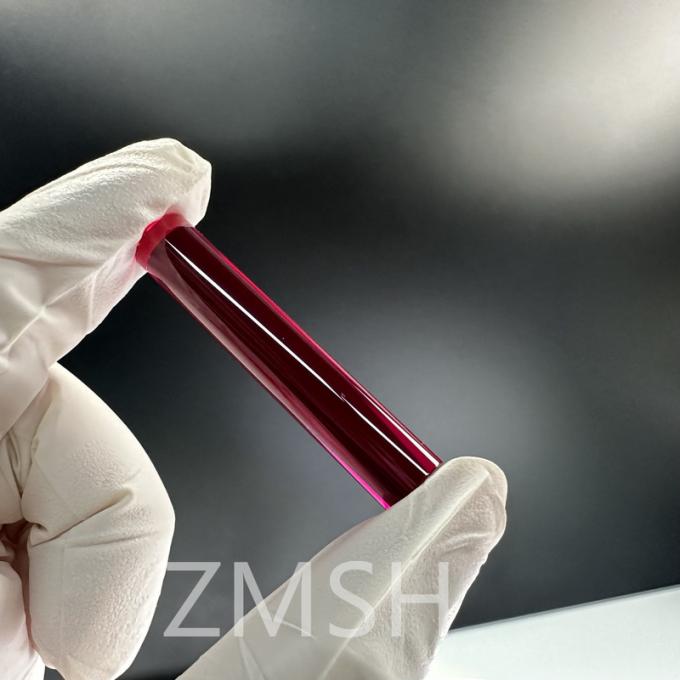

ルービー・ラッドレーザー技術 合成サファイア製の医療機器 1×7cm
