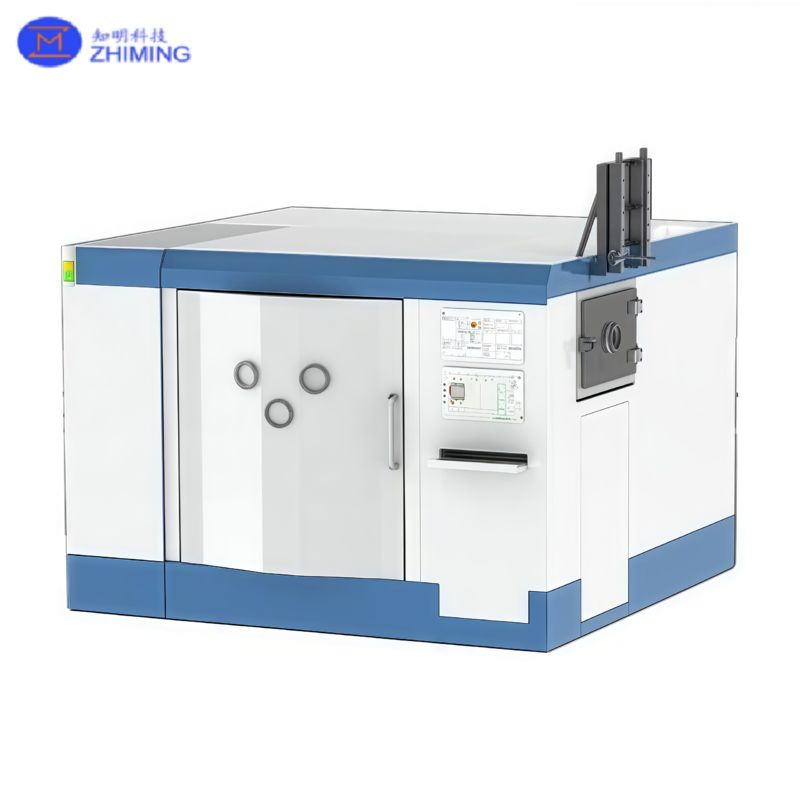

SiC、サファイア、石英、YAG用イオンビーム研磨機

SiC、サファイア、石英、YAG用イオンビーム研磨機

ブランド名: ZMSH
MOQ: 1
価格: by case
パッケージの詳細: custom cartons
支払条件: T/T
詳細情報
Place of Origin:
China
Processing Method:
Ion sputtering material removal under vacuum
Processing Type:
Non-contact surface figuring & polishing
Available Materials:
Quartz, microcrystalline glass, K9, sapphire, YAG, silicon carbide, single-crystal silicon carbide, silicon, germanium, aluminum, stainless steel, titanium alloy, etc.
Max Workpiece Size:
Φ4000 mm
Motion Axes:
3-axis / 5-axis
Removal Stability:
≥95%
Supply Ability:
By case
ハイライト:

SiCサファイアイオンビーム研磨機

,

半導体用イオンビーム研磨機

,

イオンビームを備えた科学実験設備

製品説明

イオンビーム研磨機
原子レベルの精度 · 非接触加工 · 超平滑表面




イオンビーム研磨機の製品概要


CNCイオンビームフィギュア/研磨機は、イオン スパッタリングの原理に基づいて動作します。真空条件下で、イオン源がプラズマビームを生成し、それがイオンビームに加速され、ワーク表面を爆撃して原子レベルでの材料除去を行い、光学部品の超精密加工を可能にします。


この技術は、非接触加工を提供し、機械的応力や表面下の損傷がなく、天文学、航空宇宙、半導体、科学研究における高精度光学系に最適です。



SiC、サファイア、石英、YAG用イオンビーム研磨機 0    SiC、サファイア、石英、YAG用イオンビーム研磨機 1




イオンビーム研磨機の製品の利点

  • イオン生成 – 不活性ガス(アルゴンなど)を真空チャンバーに導入し、放電電界によってイオン化します。



  • イオン加速とビーム形成 – イオンは数百または数千電子ボルト(eV)に加速され、集束光学系によって安定したビームスポットに成形されます。



  • 材料除去 – イオンビームは、化学反応なしに表面原子を物理的にスパッタリングします。



  • 誤差測定とパス計画 – 表面形状誤差は干渉法によって測定され、除去関数を使用してビームの滞留時間を計算し、加工パスを生成します。



  • クローズドループ補正 – 加工と測定サイクルを繰り返し、RMS/PVターゲットが達成されるまで行われます。

 SiC、サファイア、石英、YAG用イオンビーム研磨機 2






イオンビーム研磨機の製品の利点

  • 非接触加工 – すべての表面形状に対応可能

  • 安定した除去率 – サブナノメートルレベルの形状補正精度

  • 表面下の損傷なし – 光学的な完全性を維持

  • 高い一貫性 – さまざまな硬度の材料間で変動が最小限

  • 低/中周波補正 – 中高周波誤差の発生なし

  • 低いメンテナンスコスト – ダウンタイムを最小限に抑えた長期的な連続運転




イオンビーム研磨機の製品の利点

利用可能な表面:

  • 単純な光学部品:平面、球面、プリズム

  • 複雑な光学部品:対称/非対称非球面、オフアクシス非球面、円筒面

  • 特殊な光学部品:超薄型光学系、スラット光学系、半球光学系、コンフォーマル光学系、位相板、自由形状表面、その他のカスタム形状

利用可能な材料:

  • 一般的な光学ガラス:石英、微結晶、K9など

  • 赤外線光学系:シリコン、ゲルマニウムなど

  • 金属:アルミニウム、ステンレス鋼、チタン合金など

  • 結晶材料:YAG、単結晶炭化ケイ素など

  • その他の硬質/脆性材料:炭化ケイ素など

表面品質/精度:

  • 表面精度< 10 nm

  • RMS ≤ 0.5 nm




イオンビーム研磨機の製品の利点

  • 原子レベルの除去精度 – 要求の厳しい光学システム向けの超平滑表面を実現

  • 多様な形状互換性 – 平面光学系から複雑な自由形状まで

  • 幅広い材料適応性 – 精密結晶から硬質セラミックス、金属まで

  • 大口径対応 – 最大Φ4000 mmの光学系を加工

  • 長時間の安定運転 – 真空チャンバーのメンテナンスなしで3〜5週間稼働




イオンビーム研磨機の

  • 代表的なモデル

  • IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

  • モーション軸:3軸/5軸



最大ワークサイズ:最大Φ4000 mm 項目
仕様 加工方法
真空下でのイオン スパッタリングによる材料除去 加工タイプ
非接触表面フィギュア & 研磨 利用可能な表面
平面、球面、プリズム、非球面、オフアクシス非球面、円筒面、自由形状表面 利用可能な材料
石英、微結晶ガラス、K9、サファイア、YAG、炭化ケイ素、単結晶炭化ケイ素、シリコン、ゲルマニウム、アルミニウム、ステンレス鋼、チタン合金など 最大ワークサイズ
Φ4000 mm モーション軸
3軸/5軸 除去安定性
≥95% 表面精度PV < 10 nm; RMS ≤ 0.5 nm (標準RMS < 1 nm; PV
< 15 nm) 加工能力
中高周波誤差を発生させることなく、低〜中周波誤差を補正 連続運転
真空チャンバーのメンテナンスなしで3〜5週間 メンテナンスコスト
代表的なモデル






IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000

  • ケース1 – 標準平面ミラー

  • ワーク:D630 mm 石英平面

結果:PV 46.4 nm; RMS 4.63 nmSiC、サファイア、石英、YAG用イオンビーム研磨機 3

​​



  • ケース2 – X線反射ミラー

  • ワーク:150 × 30 mm シリコン平面

結果:PV 8.3 nm; RMS 0.379 nm; スロープ 0.13 µradSiC、サファイア、石英、YAG用イオンビーム研磨機 4

  • ケース3 – オフアクシスミラー

  • ワーク:D326 mm オフアクシス研磨ミラー

SiC、サファイア、石英、YAG用イオンビーム研磨機 5


結果:PV 35.9 nm; RMS 3.9 nm

  • イオンビーム研磨機の応用分野

  • 天体光学 – 大型望遠鏡の主/副鏡

  • 宇宙光学 – 衛星リモートセンシング、深宇宙イメージング

  • 高出力レーザーシステム – ICF光学系、ビーム成形

  • 半導体光学 – リソグラフィーレンズ & ミラー
