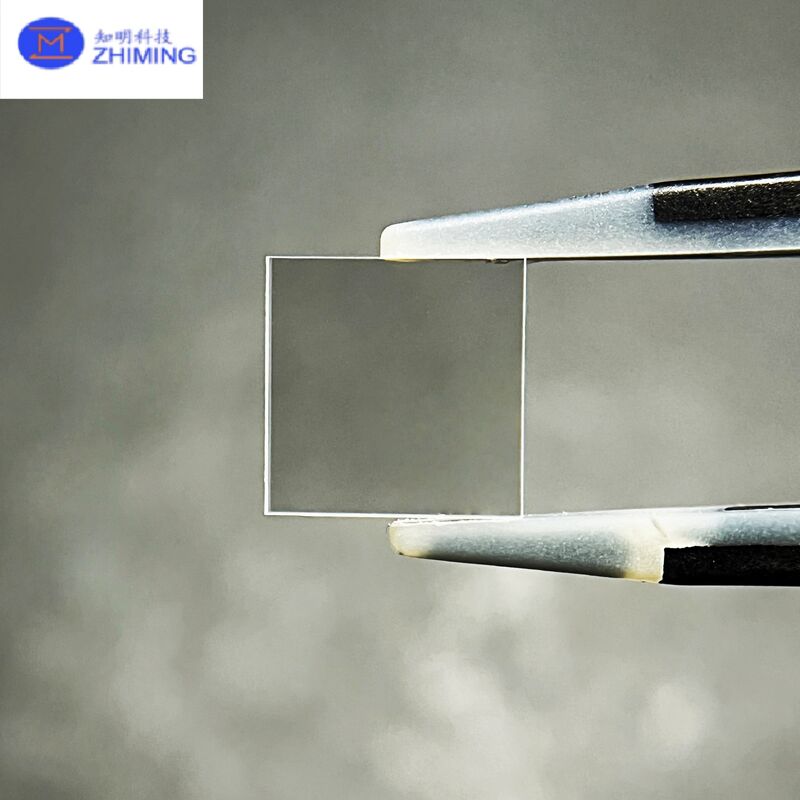

カスタムサファイア方形プレート (双面に磨き)

双面光学磨き付きのカスタムサファイア四角板は 高精度な部品で 高品質の単結晶アルミ酸化物 (Al2O3) から製造されています.優れた光学伝送優れた熱安定性と優れた化学抵抗性を持つため,サファイアは先進的な光学および産業用アプリケーションで使用される最も信頼性の高い材料の一つです.双面 の 磨き により,板 の 両面 が 鏡 の よう に 粗い と 平ら な よう に なる精密な光伝達,低散乱,高幾何学的精度を必要とするアプリケーションに適しています.

片側から磨いた板と比べると,両側から磨いた石灰色の四角板は,より高い対称性,よりよい並列性,より平坦性,優れた光学的均一性を提供します.レーザーシステムに広く使用されています光学窓,科学機器,半導体機器,スペクトロスコピー装置,厳しい環境の観測窓.

1材料の特徴

ザファイアは,単結晶のコロンドンであり,モーススケールで9位を記録し,最も硬い光学材料の一つです.その性質により,厳しい環境で長期にわたる安定性のために理想的です.

主要な材料の利点は以下のとおりです.

• 医療機関超幅スペクトル伝達
サファイアは150nm (深紫外線) から5.5μm (IR) 以上まで透明性があり,多スペクトルアプリケーションを可能にします.

• 優れた機械的強度
高圧縮強度,屈曲強度,磨損耐性により,重力機械的負荷や継続的な着用下で耐久性が保たれます.

• 化学 的 な 安定 性:
酸やアルカリ,およびほとんどの化学溶媒に耐性があり 腐食性や高圧環境に適しています

●高熱安定性
サファイアは無活性な大気の中で1600°Cまで耐える.そして,急速な熱変化下で構造的整合性を維持する.

2製品特性 (両面に磨き)

1) 高精度な双面光学ポーチ

両面も光学的な品質に磨き上げられ,表面の粗さもRa < 1nmまで低くなっています.これは散乱を軽減し,光学的な透明性を向上させます.高精度レーザーや画像システムをサポートする.

2) 卓越した平らさと平行性

双面磨きは対称的な材料除去をサポートし,要求に応じて λ/4, λ/8, λ/10 または λ/20 のような高平面度グレードを可能にします.並行性は ≤0 内で制御できます.005 mm 干渉を含むアプリケーション高精度測定も可能です.

3) 高い光学均一性

厚さと表面の質の均一性は,波面の歪みを最小限に抑え,信頼性の高い光学性能を保証します.これは精密計測と科学研究において極めて重要です.

4) 高い環境耐久性

サファイア の 硬さ,熱 安定性,化学 耐性 に よっ て,長期間 磨き,高温,腐食 的 な 状態 に 晒される ため に 適し な プレート です.

5) 完全にカスタマイズできるデザイン

カスタムされた形状,寸法,チャンファリング,厚さ許容量,方向性 (C平面,A平面,R平面),およびコーティングオプション (AR,IR,AF) は,多様なアプリケーションで利用できます.

3標準仕様 (完全にカスタマイズ可能)

4応用分野

1) 高功率レーザーシステム

二重磨きされたサファイアプレートは,レーザー窓,ビーム配送システム,高エネルギー光学部品に優れた伝達と低い分散を提供します.

2) 光学測定と干渉測定

非常に高い平坦性と平行性により,インターフェロメーター,ファブリ・ペロ空洞,エタロン,波面測定機器,精密光学平面に最適です.

3) 科学・実験用機器

視界窓,サンプル基板,検査光学,スペクトロスコピー,イメージング,分析機器の保護カバーとして使用されます.

4) 半導体および工業機器

高温炉,プラズマ室,ワッフル検査ツール,精密センサーには,熱や化学物質に耐性があるため適用できる.

5) 厳しい環境と保護窓

サファイアが持つ比類のない強さは 航空宇宙カメラ,水中機器,油田検査装置,高圧観測窓に適しています

6) 高級消費者用およびミニチュア光学

マイクロ光学,バイオメトリックセンサー 小開口窓,カスタマイズされたミニチュア保護プレートに使用されます

5. 双面磨きサファイアプレートの利点

1. 優れた光学性能通信,画像,レーザー用

2. 双面鏡の仕上げ対称性と波面誤差が低いことを保証します

3. 高耐久性身体的衝撃,傷害,磨損から守られる

4. 優れた互換性コーティングと粘着プロセスで

5. 精密アセンブリに最適厳格な幾何学と光学的な一貫性を要求する

6よくある質問

Q1: 片面と双面の磨き玉の違いは何ですか?
双面に磨かれたサファイアには,両面も光学的な品質で完成し,より高い平ら性,並行性,光学的な均一性を提供しています.高精度の光学システムに理想的です.片面 の 磨き された プレート は,光学 表面 が 一 つ だけ 必要 と なっ て いる 場合,より 費用 効率 的 な もの です.

Q2: サファイア の 四角い プレート は どの よう に 薄く でき ます か.
サイズに応じて0.20mmまで薄いプレートを製造できます 超薄いパーツは顧客の要求に基づいて評価できます

Q3: 塗料を用意していますか?
はい.AR (単面または双面),AF (指紋防止),IRコーティング,金属フィルムが利用できます.
