製品概要

高度なチップの性能上限は熱管理AIコンピューティング,高周波通信,パワー半導体,先進的なパッケージングが急速に発展するにつれて,チップの電力密度は著しく増加しています.従来の熱材料と熱散路は物理的限界に近づいている.

ダイヤモンドの薄膜超高熱伝導性,高硬さ,優れた電気隔熱,広い帯域,低ダイレクト負けた腐食抵抗力そして欠点 安定性, は評価された次の世代のための重要な材料としてチップ熱力管理高級品で機能性 装置.

通り過ぎる高級 MPCVD/CVD 堆積技術シリコン,シリコンカービッド,サファイア,クォーツ,金属などの基板に生長することができます.処理されたセルフサポーティングのダイヤモンド膜に,ホイールがウエファーレベルに広がるため,パッケージ-レベル熱管理高い...頻度 装置オプト電子装置,そして高性能チップ冷却アプリケーション.

コア製品ライン

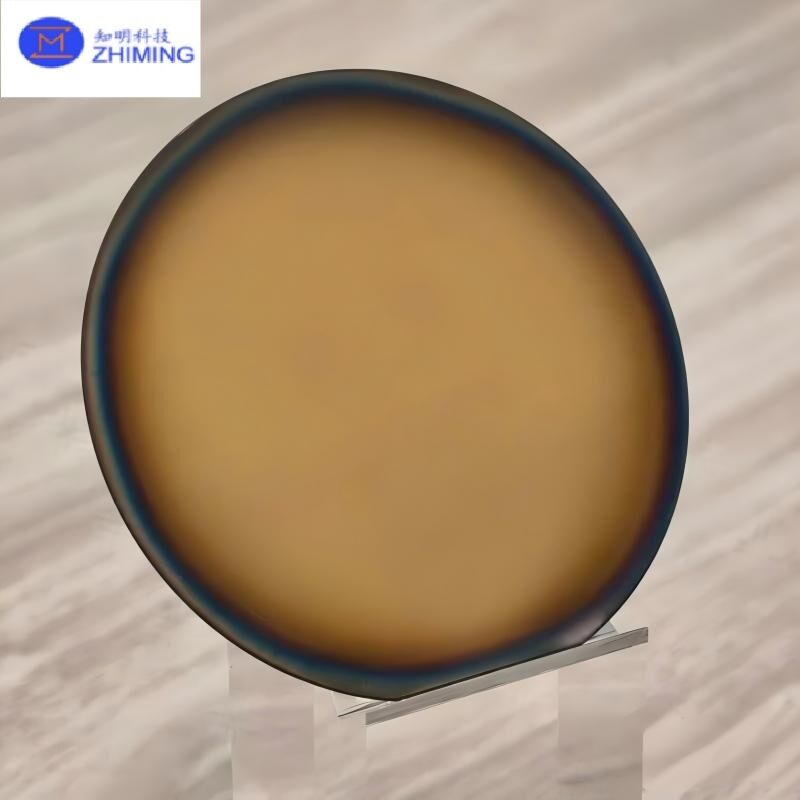

1超薄型ダイヤモンド・オン・シリコン薄膜

基礎として成熟したMPCVD技術,超薄型ポリ結晶ダイヤモンドフィルム1 μm未満かもしれない直接育った4インチ,6インチ,8インチのシリコン基板その間維持する優れた熱伝導性がある

この構造により,ダイヤモンドは熱を散布します.層存在すること統合 直接 上へシリコンベースの装置 表面ワッフルレベルでは製造業機能する交差点近くの熱分散器,実現する熱が横に広がる発生したそして抑制する地元の温度昇る源泉から

ダイヤモンドとシリコンがプロセスは高い 互換性と既存のシリコンウエファー製造業 プロセス大変な変更なしに導入できる.流動生産ライン効率的RFにおける熱問題への解決策装置パワー装置高い...頻度 チップスそして高級 パッケージ.

典型的な 仕様

2超薄い自立型柔軟性ダイヤモンドの膜

医療の分野独立自立したダイヤモンド膜,超薄ダイヤモンドフィルム,厚さ:5×25 μm生産可能である.よくあること50 μm ダイヤモンド膜を使用した産業この製品はかなりの厚さに達します減量その間維持する高熱伝導性,厚さ良好均一性滑らかな表面.

超薄で自立したダイヤモンド膜は柔軟性そしてサポートレーザーサイズカスタマイズ消すについて依存性粘着テープ上,または硬い 輸送機そしてシームレスにできます統合と高級バックエンドプロセス例えば,ウエファーレベルパッケージ3D積み重ねる異質な統合.

この製品は,パッケージ-レベル熱管理高い競争力を示しています柔軟性 装置冷却,高...頻度 装置隔熱と熱伝導,光電子基板,高功率チップ熱力管理.

典型的な 仕様

主要 な 特徴

1超高熱伝導性

ダイヤモンドは最高の...知られる熱伝導性のある材料です.ダイヤモンドの薄膜は速やかに熱を分散させるチップス,減らすことホットスポット温度を高め,信頼性高性能で高性能で頻度,および光電子装置.

2. 強い近交差点熱伝播能力

ダイヤモンドとシリコンの薄膜は直接 統合 上へワッフル,またはチップ 表面熱を散布する近接線を形成する層助かった行動熱源から距離を置く効率的に改善する制限について慣用長い熱路線でパッケージ.

3ウェーファーレベルプロセス互換性

4インチ,6インチ,および8インチダイヤモンド-シリコン薄膜は互換性と既存のシリコンベースのプロセス プラットフォームワッフルレベルに適しています製造業そしてスケーラブル産業用 アプリケーション.

4超薄くて軽量な構造

ダイヤモンドの薄膜は製造された微小以下の厚さで,自立したダイヤモンド膜は5×25 μmミニチュア化,高性能な密度そして高い 統合 装置.

5すごい電気隔熱と高圧頻度パフォーマンス

ダイアモンドは素晴らしい電気隔熱と低ダイレクト負けたRF に適している装置高い...頻度 チップスオプト電子装置電力半導体アプリケーションそのこと要求する隔熱と熱伝導の両方

6.卓越した メカニカル化学安定性

ダイヤモンドの薄膜は高硬さ,磨き抵抗力腐食抵抗力高温で安定性許可する維持する 信頼性パフォーマンス要求する 環境.

典型的な 申請

半導体熱経営

用いる効率的高功率での熱消耗チップスアールチップスGPU,ASIC,GaN/SiC パワー装置,レーザーダイオードとRF装置.

ウェッファーレベルでの熱伝播

ダイヤモンドとシリコンの薄膜は,ウェーファーレベルの近接熱分散器として使用できます実現する熱力管理導入するチップ 製造業.

高級 パッケージ

自給自足柔軟性ダイヤモンド膜は2.5D/3Dで使用できますパッケージチップレット統合ワッフルレベルパッケージ高度で密度異性統合についてパッケージ-レベル熱管理.

高い...頻度RF と装置

RF フロントエンドに適しています装置高い...頻度コミュニケーション部品そしてミリメートル- 波装置 要求する低い負けた熱伝導性が高く

オプトエレクトロニック装置そしてレーザー

熱を散布する基板や熱用材料として使用できます管理 層についてレーザーディオード,光通信装置フォト検出器,高性能フォトニックチップス.

柔軟性 電子機器

超薄の自立型ダイヤモンド膜柔軟性適用できる柔軟性 装置冷却と次世代柔軟性 電子システムです

カスタマイズ可能仕様

結論

ダイアモンド薄膜は境界についてチップ熱力管理ウェッファーレベルの近接熱伝播から層にパッケージ-レベル柔軟性ダイヤモンドはもはや単なるパシブ熱指揮する物質として機能性 層そのこと実現する高いチップパフォーマンス

と連続 突破中4インチ,6インチ,8インチ超薄のダイヤモンド・オン・シリコンフィルムそして超薄型自立型 5 〜 25 μm柔軟性ダイヤモンドの膜ダイヤモンドの薄膜は拡大するその適用高性能の空間コンピュータ,高級 パッケージ光学チップス電力半導体 RF装置そして柔軟性 電子機器.

熱消耗がもはや制限する 要素次の日時代についてチップ演出が本当に始まるのです

よくある質問

Q1: ダイヤモンド薄膜とは何か?

ダイヤモンドの薄膜は高性能です機能性映画準備したCVDやMPCVD技術によって組み合わせ超高熱伝導性,優れた電気断熱性,高硬さ,低ダイレクト負けた強い化学物質安定性半導体熱処理に適しています管理,高級 パッケージRF装置パワー装置,および光電子アプリケーション.

Q2: ポイントは?主要製品種類入手可能?

について主要製品タイプにはダイヤモンドとシリコンの薄膜そして自動支えるダイヤモンド膜ダイヤモンド・オン・シリコンフィルムは通常ワイファーレベル近接熱伝播に使用され,自立型ダイヤモンド膜は,パッケージ-レベル熱管理そして高級 パッケージ 統合.

Q3: どのサイズですか?入手可能ダイヤモンドとシリコンの薄膜で?

ダイヤモンドとシリコンの薄膜は供給について4インチ,6インチ,8インチのシリコン基板ダイヤモンド層厚さは1 μm, と典型的な 0.5 μm.
