詳細情報 |
|||
| 直径: | 4インチ 6インチ 8インチ | ドーパント: | 100 111 |
|---|---|---|---|
| タイプ: | SIMOX,BESOI,Simbond スマートカット | 厚さ（um）: | 0.2-150 |
| 均等性: | <5> | ボックス層: | 厚さ (mm) 0.4-3 |
| 統一性: | <2> | 耐性: | 0.001-20000オームcm |
| ハイライト: | 100 111 SOI ウェーファー,P BOX 層 SOI ウェーファー,0.4-3 SOI ウェーファー |
||
製品の説明
SOI ウェーファー シリコンオン insulator ウェーファー ドーパント P BOX 層 0.4-3 基板の向き 100 111
SOI・ウエーファー 抽象
SOI (シリコン・オン・イソレーター) ウェーバーは,主にマイクロ電子業界で使用される半導体材料技術の1種類である.薄い 隔熱 材料 の 層 を 挿入 し て 造ら れ ますこの配置は,従来の大量シリコンウエファーに比べていくつかの利点を提供します.

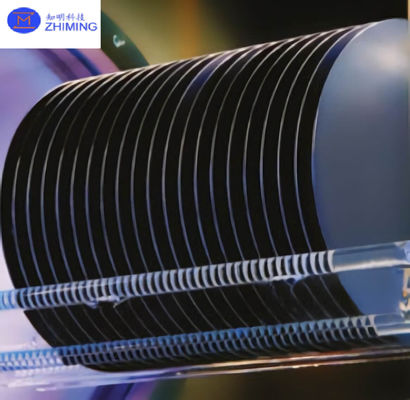

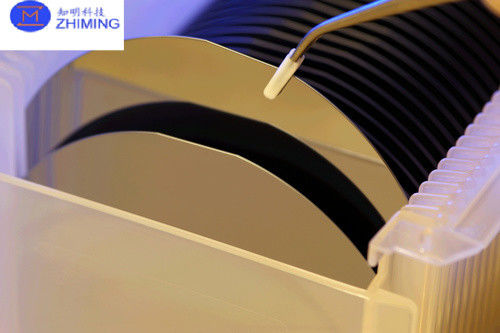

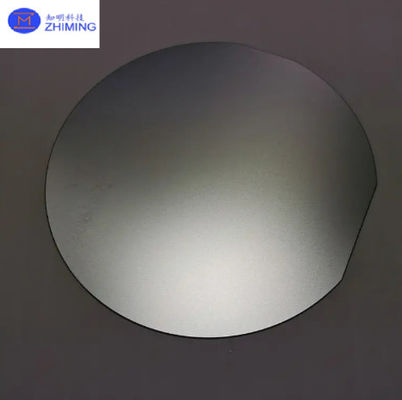

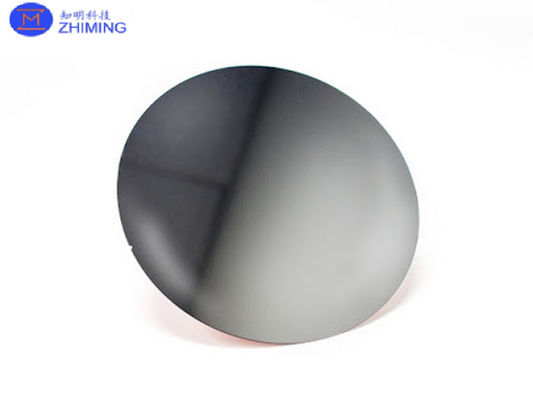

SOIの写真
SOIウエフルの特性
SOI (シリコン・オン・イソレーター) ワッフルは,様々な高性能および特殊なマイクロ電子アプリケーションで特に価値のある特性を示しています.SOI ウェーバー の 重要な 特質 の 一部 は 次 の よう です.:
-
電気隔離: SOIウエフルの埋蔵酸化物 (BOX) 層は,デバイスが組み込まれている上層のシリコン層と底部基板の間の優れた電気隔離を提供します.この隔離は寄生体容量を減らすのに役立ちます高速回路の性能を向上させる.
-
電力 消費 を 減らす: 寄生容量と漏れ電流の減少により,SOIウエファーで構築されたデバイスは,大量シリコンで構築されたものと比較して,より少ない電力を消費します.この 特性 は,特に 携帯 や バッテリー に 動かさ れる デバイス に 役立つ.
-
高性能: 薄い上層のシリコン層は完全に枯渇し,チャネルの制御が良くなり,トランジスタのショートチャネル効果が減少します.この結果,より高い駆動電流で低しきい電圧で動作できるトランジスタが生成される.,より高速な切り替え速度とより高いパフォーマンスを可能にします.
-
熱隔離: 隔熱層は,活性層と基板の間にも一定の熱保温を供給します.これは,装置によって生成される熱が上層に制限される必要があるアプリケーションで有利である可能性があります.熱効果をより効果的に管理するのに役立ちます.
-
鎖の免疫力SOI技術は,大量シリコン装置で発生するショート回路の一種であるロックアップに対する固有の免疫を提供します.これは,n型とp型領域が基質に広がる間には p-n接点がないためである.散装装置のロックアップの典型的な原因です
-
放射線硬さSOIウエフーの構造構成により,それらの上に構築された装置は,総電離量 (TID) や単一のイベント (SEU) のような放射線効果に対してより抵抗力があります.この性質は,宇宙アプリケーションや高レベルの放射線にさらされる他の環境にとって重要です.
-
拡張性SOI 技術は高度にスケーラブルで,非常に小さな機能サイズを持つデバイスの製造を可能にします.これは半導体産業でムーアの法則を継続的に遵守するために重要です.
-
主流の製造プロセスとの互換性: SOIウエフルは独特の利点を有していますが,従来の散装シリコンと同じ製造技術を使用して処理することができます.既存の生産ラインへの統合を容易にする.
わかった
| 直径 | 4 円 | 5 円 | 6 円 | 8 円 | |
|
デバイス層 |
ドーパント | ボロン,フォス,アルゼンニック,アンチモン,ドーピングされていない | |||
| オリエンテーション | <100>, <111> | ||||
| タイプ | SIMOX,BESOI,Simbond スマートカット | ||||
| 耐性 | 0.001~2000オム・センチメートル | ||||
| 厚さ (mm) | 0.2-150 | ||||
| 統一性 | <5% | ||||
|
ボックス層 |
厚さ (mm) | 0.4-3 | |||
| 統一性 | <2.5% | ||||
|
基板 |
オリエンテーション | <100>, <111> | |||
| タイプ/ドーパント | P型/ボロン型,N型/フォス型,N型/As型,N型/Sb型 | ||||
| 厚さ (mm) | 300~725 | ||||
| 耐性 | 0.001~2000オム・センチメートル | ||||
| 表面 完成 | P/P,P/E | ||||
| 粒子 | <10@0.3m | ||||
SOI (シリコン・オン・イソレーター) ウェーバーは,主にマイクロ電子業界で使用される半導体材料技術の1種類である.薄い 隔熱 材料 の 層 を 挿入 し て 造ら れ ますこの配置は,従来の大量シリコンウエファーに比べていくつかの利点を提供します.
SOI ワッフルのアプリケーション
SOI (シリコン・オン・イソレーター) ウェーファーは,寄生容量減少,高周波での性能向上,低電力消費SOIウエフルの主要用途は以下の通りである.
-
高性能マイクロプロセッサSOI技術は,コンピュータやサーバー用のマイクロプロセッサの製造に広く使用されています.処理速度を向上させながら,消費電力を削減するのに役立ちます.高性能コンピューティングアプリケーションにとって重要なものです.
-
ラジオ周波数 (RF) 回路: SOIウエファは,優れた隔離特性により,RFアプリケーションに特に有利であり,クロストークを削減し,RFスイッチと信号処理の性能を改善します.携帯電話で使うのに最適です無線ネットワーク,その他の通信機器.
-
自動車用電子機器: 高温および放射線条件下でSOIベースの装置の耐久性と運用安定性が向上したため,自動車用途に適しています.エンジン制御装置を含む自動車センサーと電力管理システム
-
電源装置SOI技術は,電圧変換や様々な電子製品の電源管理に使用される電源装置に有益です.これらの装置は,SOIが高電圧と電力の密度を処理し,効率が向上し,熱発生量が減少する能力から利益を得ています.
-
MEMS (マイクロ電気機械システム): SOI ウェーバーは,自動車エアバッグ,スマートフォン,その他の消費者電子機器で使用される加速計やジロスコップなどの MEMS デバイスの開発のための強力なプラットフォームを提供します.SOI ワッフル に 埋め られ て いる オキシド 層 は,優れた 機械 的 や 電気 的 隔離 を 提供 し ますMEMSデバイスにとって重要です
-
光子と光電子: SOI ウェーフの特性により,波導体,モジュレーター,検出器などの光学部品を電子回路と統合することが容易になります.この統合は,データ送信に使用される先進的な光電子システムの開発に不可欠です電気通信,センサーのアプリケーション
-
量子コンピューティング量子コンピューティングのための量子ビット (クビット) の開発のための基板としてSOIウェーバーも調査されています.低温で動作し,既存の半導体プロセスと互換性があるため.
-
宇宙と軍事用途: SOI ウェーバーに構築された装置は放射線効果に耐性があるため,放射線にさらされるのが懸念される宇宙アプリケーションや軍事機器に適しています.
SOI技術が進化し続けており,これらのアプリケーションにおけるますます複雑な課題に対処し,電子機器の進歩を促進し,多くの分野で新しいイノベーションを促進しています.
Q&A
SOIシリコンウエファーとは?
SOI (Silicon-On-Insulator) シリコンウエファーは,主にマイクロ電子業界で使用される半導体材料の一種である.厚いシリコン基板から隔熱材料の層で分離された薄いシリコン層から成るこの構造は,酸素の埋め込みによる分離 (SIMOX) やスマートカット技術などの専門的な製造プロセスによって達成されます.
SOIシリコンウエフルの主要な利点は,従来の散装シリコンウエフルよりも,寄生体容量を大幅に減らす隔熱層の存在である.電気漏れを最小限に抑えることで性能を向上させる電子デバイスの速度,電力効率,および電子デバイスの全体的なパフォーマンスの向上につながります.SOI ウェーファは様々な用途で広く使用されています高性能マイクロプロセッサ,無線周波数 (RF) 回路,電源電子機器,MEMS (マイクロ電気機械システム) などを含む.高速の環境には特に適しています.低電力消費と厳しい条件への耐性は不可欠です
