シリコン・ウェーバー上のガリウムナイトリド 2インチ4インチ6インチ8インチ CMOS技術用

シリコン・ウェーバーのガリウムナイトリドに GaN-on-Si24,6CMOS技術では 8インチ

シリコンウエフルの抽象上 ガリウムナイトリド

半導体技術における有望な進歩ですガリウムナイトリド (GaN) の有利な性質と費用対効果の高いシリコン基板を組み合わせるこの要約は,半導体産業におけるGaN-on-Siウエフルの主要な特性と潜在的な応用を調査する.

GaN-on-Siウエファは, GaNの優れた熱および電気特性を利用し,性能と効率の面で従来のシリコン装置を上回ります.シリコン基板にGaNを組み込むことで,サファイアなどの他の基板と比較して熱伝導性が向上します電力処理能力の向上と高電力アプリケーションにおける熱消耗の減少に貢献する.

半導体材料の選択は 信頼性と効率性の高い電子機器の実現において 重要な役割を果たします業界を長年支配してきたが,現代電子機器のますます厳しい要求に応えるために課題に直面している.高断裂電圧,高電子移動性,既存のシリコン製造プロセスとの互換性.

シミュレーションと分析ツールが GaN-on-Siウエフルの電気的および熱的特性を評価するのに不可欠であり,設計者がデバイスの性能と効率を最適化するのに役立ちます.この概要は半導体製造における材料選択の重要性を強調しています, GaN-on-Siを次世代電力電子機器,LED照明,ワイヤレス通信デバイスの有望な候補として強調しています.

結論として,GaNとSiのウエフルは,GaNの性能優位性とシリコンの製造拡張性の強い相乗効果を提供します.現代の技術アプリケーションの変化する要求に応える能力のある強化された半導体装置の開拓.

シリコンウエフルの特性に関するガリウムナイトリド

シリコン (GaN-on-Si) ワッフル上のガリウムナイトリドの性質は以下のとおりである.

1. 電気特性:

   • 高電子移動性:GaN-on-Siは高電子移動性を示し,より速いスイッチ速度と電力装置の低オン抵抗を可能にします.
   • 高断熱電圧: GaN-on-Si装置は,従来のシリコン装置と比較して高電圧に耐えるため,高電力アプリケーションに適しています.

2. 熱特性:

   • 熱伝導性の向上:シリコン基板は,サファイアと比較してより良い熱伝導性を提供し,熱分散とGaN-on-Si装置の信頼性を向上させる.
   • 低熱抵抗:低熱抵抗により高効率な熱管理が可能で,高電力でのデバイスの性能と長寿を維持するのに重要です.

3. 材料の互換性と統合:

   • シリコン製造プロセスとの互換性:既存のシリコン加工施設を使用して,GaNとSiのウエフラーを製造することができる.費用対効果の高い生産と半導体製造の主流への統合を可能にする.
   • 統合能力:GaNデバイスをシリコンベースの回路と統合する能力は設計の柔軟性を高め,複雑な統合システムの開発を可能にします.

4. 光学および物理的特性:

   • 可視光への透明性:GaN-on-Si材料は可視スペクトルで透明性があり,LEDや光検出器などの光電子アプリケーションに適しています.
   • 機械的安定性:GaN-on-Siウエフルは,様々な動作条件下でデバイスの整合性と性能を維持するために不可欠な機械的安定性を提供します.

シリコンウエフルの適用におけるガリウムナイトリド

1. 電力電子機器: GaN-on-Siウエファは,RF増幅器,電源変換器,電源などの高周波および高電力装置で使用されます.伝統的なシリコンベースの装置と比較して 熱管理が改善されています.

2. LED照明: GaN-on-Si 材料は,一般照明,自動車照明,ディスプレイ用のLED (Light Emitting Diode) の製造に使用されます.従来のLEDと比較して寿命が長い.

3. 無線通信: GaN-on-Siデバイスは,5Gネットワークやレーダーアプリケーションを含む高速無線通信システムで使用されています.高周波性能と低騒音特性により,これらの要求の高いアプリケーションに適しています.

4. 太陽光発電: GaN-on-Si技術は,効率を向上させ,エネルギー変換と貯蔵に関連するコストを削減するために,太陽光電池 (PV) に使用するために検討されています.

5. 消費電子機器: GaN-on-Siは,コンパクトなサイズ,高効率,高速充電能力により,電源アダプター,充電器,インバーターなどのさまざまな消費者電子機器に統合されています.

6. 自動車: 電気自動車 (EV) を含め,効率的なエネルギー変換と管理のためにパワーエレクトロニクスで使用されている自動車のアプリケーションで,GaN-on-Siウエーファーが牽引力を獲得しています.

7. 医療機器: 高周波信号の信頼性,効率性,処理能力のために,医療機器に使用されている.診断画像と治療機器の進歩に貢献する.

8. 産業用用途: 高効率と信頼性が不可欠な産業自動化,ロボット工学,電源の分野で GaN-on-Si装置が応用されています.

総合的に見ると,GaN-on-Siウエファは,様々な高性能半導体アプリケーションのための汎用的なプラットフォームを提供し,エネルギー効率,通信技術,消費電子機器.

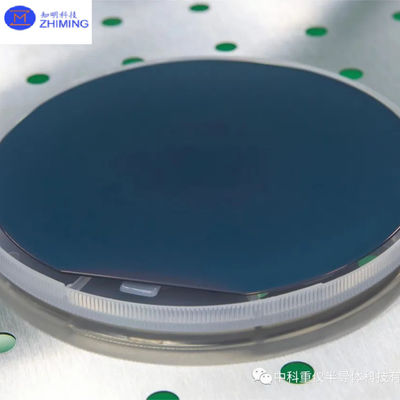

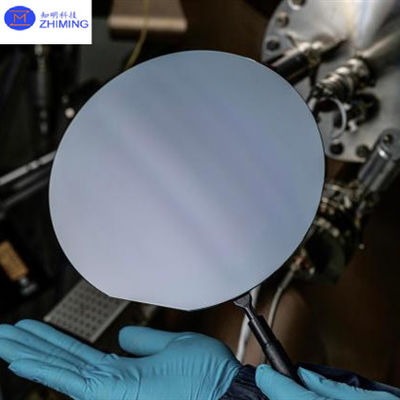

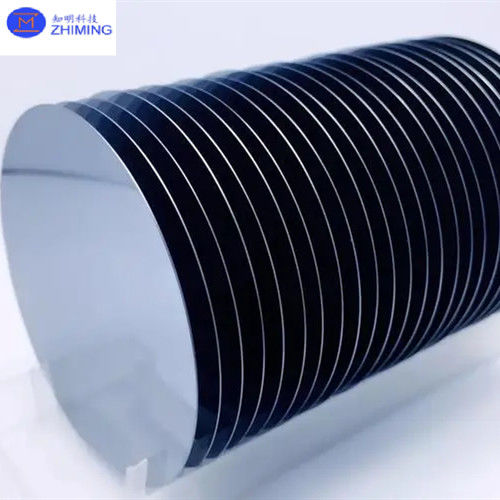

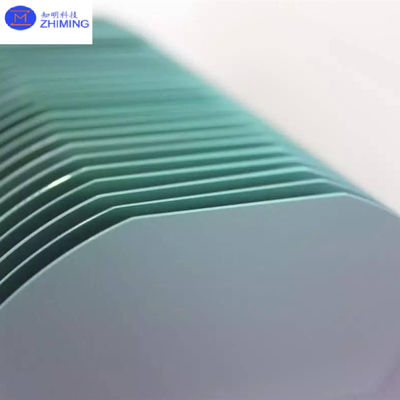

ZMSHガリウムナイトライド シリコン・ウェーバーの写真

シリコンウエファーに関するQ&A

ガス酸ガリウムとは何か?

シリコン上のガリウムナイトライド (GaN-on-Si) は,ガリウムナイトライド (GaN) がシリコン (Si) 基板で栽培される半導体技術を指します.この統合は,様々な電子および光電子アプリケーションで強化されたパフォーマンスを達成するために,両方の材料のユニークな特性を組み合わせます.

GaN-on-Siに関する重要なポイント:

1. 材料の組み合わせ: GaNは,広い帯域間隔と高い電子移動性で知られており,高電力および高周波アプリケーションに適しています.確立された製造プロセスで費用対効果の高い基板を提供する.

2. 利点: シリコン基板にGaNを組み込むことはいくつかの利点があります.

   • 費用効率: 既存のシリコン製造施設を利用することで,サファイアやシリコンカービッド基材を使用するよりも生産コストが削減されます.
   • 熱管理: シリコン基板は他の材料と比較して熱伝導性が優れ,GaN装置からの熱散に役立ちます.
   • 拡張性: 半導体産業におけるシリコンの拡張性とインフラストラクチャから利益を得られる可能性のある GaN-on-Si技術

シリコンよりもガリウムナイトリドの利点は?

ガリウムナイトライド (GaN) は,特に特定の高性能アプリケーションにおいて,シリコン (Si) に比べていくつかの利点を提供します.

1. 幅広く: GaNは,シリコン (1.1 eV) と比べて幅が広い (約3.4 eV).この特性により,GaN装置は,重要な漏れ電流なしで,より高い電圧と温度で動作することができます.高功率アプリケーションに適しています

2. 高電子移動性: GaNはシリコンよりも高い電子移動性を示しており,電子が材料を通してより速く移動できるということです.この特性により,電子機器のスイッチ速度が速く,電源抵抗が低くなります効率が向上し,電力損失が減少します.

3. 高断熱電圧: GaNデバイスは,シリコンと比較してより高い断熱電圧に耐える.これは,デバイスが高電圧と電流を処理する必要がある電力電子アプリケーションにおいて特に有利である.

4. 高周波操作:高電子移動性と低寄生容量により,GaNデバイスは,シリコンベースのデバイスよりもはるかに高い周波数で動作することができます.これは,RF増幅器のアプリケーションに理想的なGaNを作ります高周波電源変換機,無線通信システム (例えば5Gネットワーク)

5. ミニチュア化 と 効率化: GaN装置は,通常,より小さいサイズでも,シリコン装置と比較して,より低い損失とより高い効率を示します.これは,コンパクトで軽量で,エネルギー効率の良い電子・電力システム.

6. 熱管理:シリコンは熱伝導性が良さそうですが,GaNは熱をより効果的に散らすことができます.特にシリコンカービード (SiC) やシリコン自体のような適切な基質と統合された場合.

7. シリコン技術との統合: 既存のシリコン製造インフラを活用して,シリコン基板でGaNを栽培することができます.この統合は,生産コストを削減し,大規模な半導体製造の拡張性を向上させる可能性があります.

8. 申請: GaNは,特に電源電子,LED照明,RF/マイクロ波装置,自動車電子などのアプリケーションで好まれています.その特性のユニークな組み合わせが優れた性能を可能にします効率性と信頼性

概要すると,ガリウムナイトライド (GaN) は,特に高電力,高周波,効率を重視するアプリケーションにおいて,シリコン (Si) に比べていくつかの明確な利点があります.様々な最先端技術で導入する.
