詳細情報 |
|||
| 分子重量: | 101.96 | 磨き: | DSP、SSP |
|---|---|---|---|
| 屈折指数: | 通常 約1.76 (589 Nm) | カスタマイズする: | 受け入れられる |
| エネルギー格差: | N/A | 清晰度レベル: | FL |
| 化学的安定性: | すごい | 直径の許容: | ≤3% |
| ハイライト: | LEDサファイアウェーハ,パーソナライゼーション サファイア・ウェーファー,12インチのサファイア・ウェーファー |
||
製品の説明
サファイア・ウェーファー 12インチ AL2O3 カスタマイズ DSP SSP C 飛行機 A 飛行機 M 飛行機 LED サファイア基板
製品説明 12インチ サファイア・ウエフラー:
サファイア は 物理 的,化学 的,光学 的 な 特性 の 独特 な 組み合わせ を 持つ 材料 で,高温,熱 ショック,水 と 砂 の 侵食,そして 傷害 に 耐える もの です.3μmから5μmの多くのIRアプリケーションのための優れた窓材料ですC平面のサファイア基板は,青いLEDとレーザーダイオードのためのGaNなどのIII-VおよびII-VI化合物の栽培に使用されています.R平面のサファイア基板は,マイクロ電子ICアプリケーションのためのシリコンのヘテロエピタキシアル堆積のために使用されます..
その性格12インチサファイア・ウエフラー:
サファイア・ウェーファーは,一般的にアルミナ (Al2O3) 結晶を指す半導体材料で,サファイア・ウェーファーの特徴は以下の通りである.
1光学特性:
サファイアウエファーは,特に可視および近赤外線スペクトル範囲で優れた光学透明性を持っています.これは,サファイアウエファーを光学センサー,レーザー,オプト電子機器.
2硬さ及び耐磨性:
サファイア・ウェーファーはダイヤモンドに次ぐ非常に高い硬さがあり,したがって耐磨性が良い.この 特性 に よっ て,サファイア ワッフル は 傷 や 磨き に 耐える 表面 が 必要 と なる 用途 に 非常 に 役立ち ます時計表面塗料や光学窓などです
3化学的安定性
サファイアウエファーは化学的に安定性があり,酸やアルカリの腐食に耐える.これは化学センサー,生物医学機器,高温/高圧環境.
4. 熱特性:
サファイアウエファーは高熱伝導性と高熱容量があり 高温環境では安定しています高温センサーの理想的な素材ですレーザー冷却システムや高温電子機器
パラメータ表12インチサファイア・ウエーファー:
| ポイント | 仕様 | ||||
|---|---|---|---|---|---|
| 直径 | 2インチ | 4インチ | 6インチ | 8インチ | 12インチ |
| 材料 | 人工サファイア (Al2O3 ≥99.99%) | ||||
| 厚さ | 430±15μm | 650±15μm | 1300±20μm | 1300±20μm | 3000±20μm |
| 表面 オリエンテーション |
c-平面 (0001) | ||||
| 長さ | 16±1mm | 30±1mm | 47.5±2.5mm | 47.5±2.5mm | *交渉可能 |
| オリエンテーション | a平面 0±0.3° | ||||
| TTV * | ¥10μm | ¥10μm | 15μm | 15μm | *交渉可能 |
| ボウ * | -10 ~ 0μm | -15 ~ 0μm | -20 ~ 0μm | -25 ~ 0μm | *交渉可能 |
| ワープ * | 15μm | 20μm | ¥25μm | 30μm | *交渉可能 |
| 前側 仕上げ |
エピ準備 (Ra<0.3nm) | ||||
| 裏側 仕上げ |
ラッピング (Ra 0.6 - 1.2μm) | ||||
| パッケージ | クリーンルームの真空包装 | ||||
| プライムグレード | 高品質の清掃: 粒子の大きさは 0.3mm), 金属汚染は 2E10/cm2 | ||||
| コメント | 調整可能な仕様: a/ r/ m平面向き,角外形,形状,二面磨き | ||||

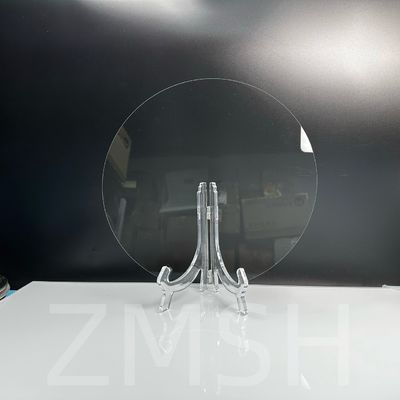

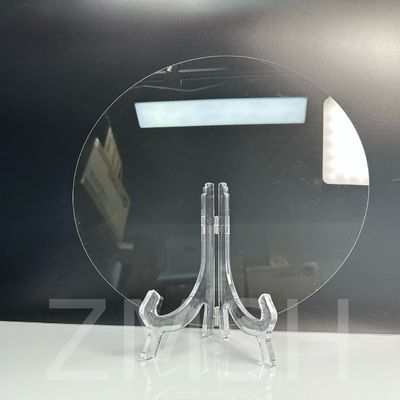

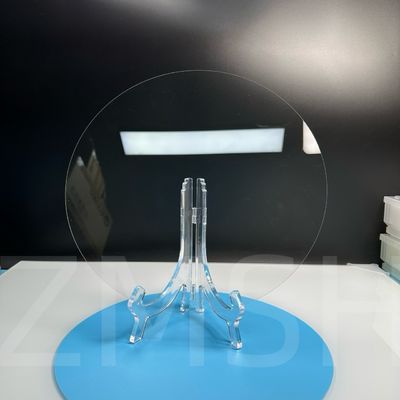

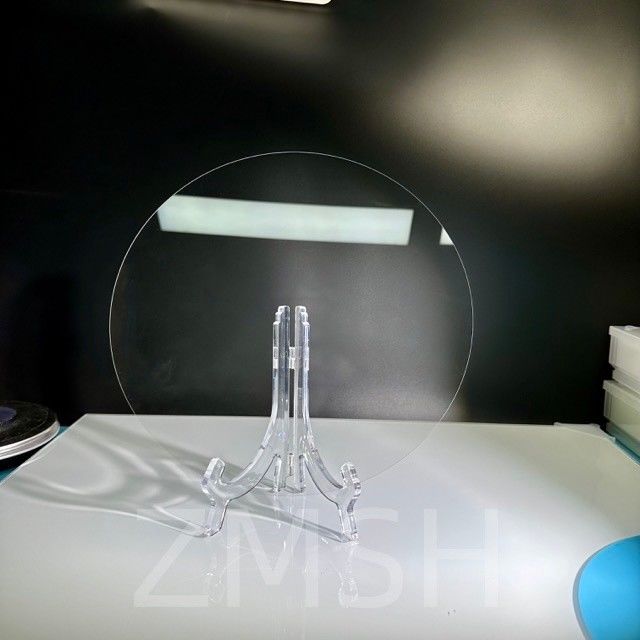

12インチのサファイア・ウエフルの写真です
適用する12インチのサファイア・ウエファー:
1C平面のサファイアウエファーは,ガリウムナイトリド (GaN),アルミナイトリド (AlN),インディアムナイトリド (InN),亜鉛酸化物 (紫外線放射のZnO)青銅酸化物 (UV光を放つ材料のSnO2)
2さらに,標準のC平面 (0001) サファイアウエフルは,白色,青色,UV,化学蒸気堆積 (MOCVD) のような技術によって血球強化化学蒸気堆積 (PECVD) と他の表頭成長方法.
3標準のサファイアウエフルは,ヘテロジャンクションバイポーラトランジスタ (HBT),レーザーダイオード (LD),UV検出器,ナノチューブ,高温用熱消散材料として電子機器は,電源が電源を供給する
12インチ サファイア・ウエーファーf 申請写真:
12インチサファイア・ウエフルのカスタマイズ:
1インチ,2インチ,3インチ,4インチ,5インチ,6インチ,8インチ,12インチ直径を含む異なるサイズでサファイア基板のカスタマイズオプションを提供しています.私たちのサファイアウエフルは,あなたの特定の要求を満たすために調整することができます径の許容量は ≤ 3%
199.999%高純度単結晶Al2O3 光学素材を使用しています
2専門的なCMP (化学機械磨き) 技術は,コスト効率の良い性能を確保するために使用されています.
3すべての結晶の向きは,優れた表面質を示しています (C平面の表面荒さ0.2nm未満,A平面,M平面,R平面,など,0.5nm未満).
4. 超純水18MΩ*cmを超える100級浄化領域で清掃し,各ウエフ表面の優れた清潔性を確保する.
5顧客調査の柔軟性を最大化するために 25個のウエファーまたはシングルウエファーボックスに梱包されます.
6各ウエフには,追跡可能な製品シリアル番号が割り当てられます.
7合理的でコンパクトな紙包装は,より安全な輸送とコスト削減を保証します
8標準規格のウエーフは 迅速な配達のために ストックで用意されています
FAQ:
1(Q) 石灰とシリコンのワッフルの違いは何ですか?
LED は ザファイア の 最も 人気 な 用途 です.この 材料 は 透明 で 光 を 優しく 伝導 し て い ます.シリコンは不透明で,効率的な光抽出を許さないしかし,半導体材料は,安価で透明性があるため,LEDには理想的です.
2半導体におけるサファイアとは?
A: 高純度シングルクリスタル (AI2O3) サファイアは,透明で耐久性のある,粒子がなく,低技術材料には過度に挑戦的な攻撃的な環境でのコスト効率の良いソリューション.
3 Q: なぜサファイアにシリコンがあるの?
A:SOSは,加熱されたサファイア基板上のCMOS (補完MOS) 技術のシリコン・オン・アイソレーター (SOI) ファミリーの一部です.サファイア の 利点 は,それ が 優れた 電気 隔熱 器 で ある こと です放射線による流動が近隣の回路要素に広がるのを防ぎます
