詳細情報 |
|||
| 直径: | 150±0.2mm | Polytype: | 4H |
|---|---|---|---|
| 耐性: | 0.015-0.025ohm ·cm | 層の厚さ: | ≥0.4μm |
| 空間: | ≤5ea/ウェーバー (2mm>D>0.5mm) | 前面 (Si-face) の荒さ: | Ra≤0.2nm (5μm*5μm) |
| エッジチップ,スクラッチ,クラック (視覚検査): | ない | TTV: | ≤3μm |
| ハイライト: | 6インチN型導電性SiC基板,MBE N型導電性SiC基板,エピタキシ N型導電性SiC基板 |
||
製品の説明
N型導電性SiC基板 複合基板 6インチ Epitaxy MBE CVD LPE
N型導電性SiC基板抽象
このN型導電性SiC基板は,直径150mmで精度±0.2mmで,4Hポリタイプを利用して優れた電気性能を有する.基質は抵抗範囲が0である.015から0.025オム・cm,効率的な伝導性を確保.少なくとも0.4μmの頑丈な転送層厚さを含み,構造的整合性を向上させる.品質管理では,ボリュームを1個あたり ≤ 5 に制限する.これらの特性により,SiC基板は,電力電子機器および半導体装置における高性能アプリケーションに理想的です.信頼性と効率性を確保する.
N型伝導性SiC基板の仕様と図面
| ポイント | 仕様 | ポイント | 仕様 |
| 直径 | 150±0.2mm |
前面 (Si-face) の荒さ |
Ra≤0.2nm (5μm*5μm) |
|
ポリタイプ 耐性 |
4H 0.015-0.025ohm ·cm |
エッジチップ スクラッチ クラック (視力検査) TTV |
ない ≤3μm |
| 移転層厚さ | ≥0.4μm | ワープ | ≤35μm |
|
無効 |
≤5ea/ウェーバー (2mm>D>0.5mm) |
厚さ |
350±25μm |
N型導電性SiC基板の特性
N型導電性シリコンカービッド (SiC) 基板は,独自の特性により,様々な電子および光電子アプリケーションで広く使用されています.N型導電性 SiC基板の主要な特性について:
-
電気特性:
- 高電子移動性SiCは高電子移動性があり,効率的な電流流と高速電子装置を可能にします.
- 固有キャリア濃度が低い:SiCは高温でも内在的キャリア濃度が低く,高温用途に適している.
- 高断熱電圧:SiCは高電圧装置の製造を可能にするため,分解せずに高電磁場に耐える.
-
熱特性:
- 高熱伝導性SiCは熱伝導性が優れているため,高電力装置から熱を効率的に散布するのに役立ちます.
- 熱安定性:SiCは高温で安定し,構造的整合性と電子特性を維持する.
-
メカニカルプロパティ
- 硬さ:SiCは非常に硬い材料で 耐久性や機械的な耐磨性を備えています
- 化学的惰性SiCは化学的に惰性であり,ほとんどの酸と塩基に耐性があり,厳しい作業環境では有益です.
-
ドーピング特性:
- N型ドーピングN型SiCは,通常窒素でドーピングされ,電荷媒体として余分な電子を導入する.ドーピング濃度は,基板の電気特性を調整するために正確に制御することができる.

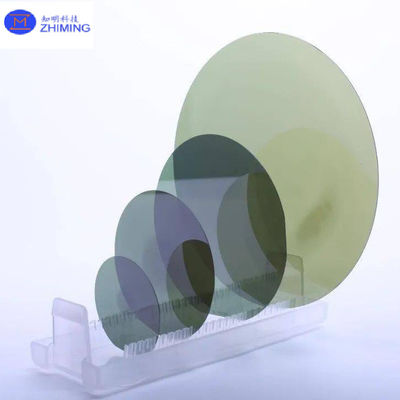

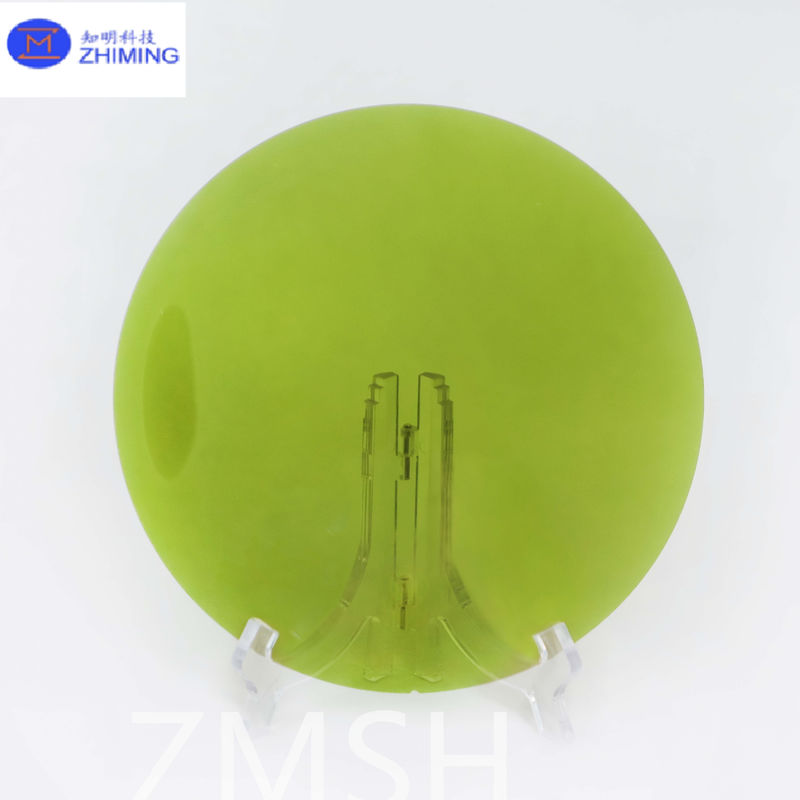

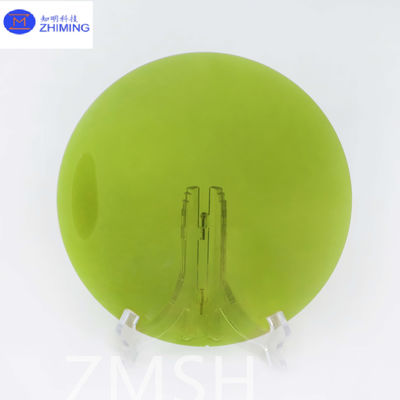

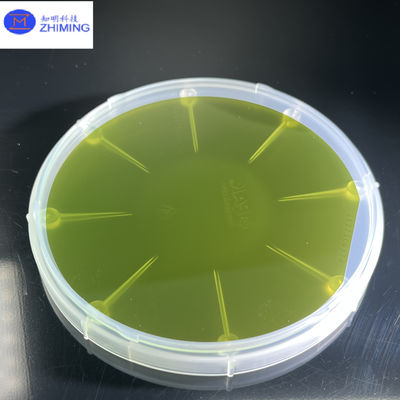

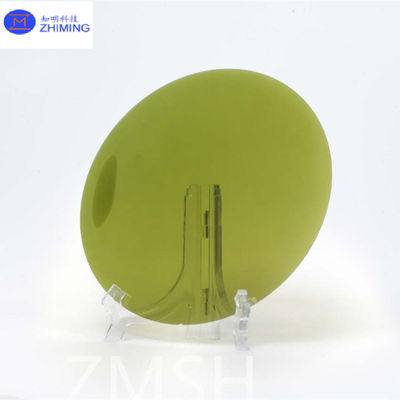

N型導電性SiC基板の写真
Q&A
Q: SiC 検知とは?
A: その通りSiCエピタキスは,SiC基板に薄い結晶性シリコンカービード (SiC) 層を培養するプロセスである.これは典型的には化学蒸気堆積 (CVD) を使用して行われます.ガス状の前体が高温で分解してSiC層を形成するエピタキシアル層は基板の結晶方向に適合し,望ましい電気特性を達成するために精密にドーピングされ,厚さを制御することができます.このプロセスは,電力電子機器で使用される高性能SiC装置の製造に不可欠です高効率性,熱安定性,信頼性などの利点があります.
