詳細情報 |
|||
| 基質材料: | シリコン・カービッド・オン・シリコン・コンポーズ・ウェーバー | 前面: | CMP 磨き,Ra < 0.5 Nm (単面磨き,SSP) |
|---|---|---|---|
| 二次平らな長さ: | 18.0 +/- 2.0mm | タイプ: | 半型 |
| 第一次平らな長さ: | 32.5 +/- 2.5mm | 直径: | 100mm +/- 0.5mm |
| 炭素含有量: | 0.5ppm | 中級平面方向性:: | 90 度 基本フラットから |
| ハイライト: | 複合基板のSiCに SiCを付加するLED,SiC On Si Composite Substrates |
||
製品の説明
半断熱型SiCオンSi複合基板 4H 高耐性LEDを表示
SiC On Si複合基板の製品説明:
シリコン複合ウエフ上の半断熱性シリコンカービッド (SiC) は,シリコンカービッドとシリコン材料の性質を組み合わせた特殊な種類のウエフである.ワッフルは,シリコン基板の上に半絶縁性シリコンカービッドの層で構成される."半絶縁"という用語は,材料が純粋に導電性または純粋に絶縁性ではなく,中間にある電気特性を有することを示しています.
複合基板のSiCの特性:
1高抵抗性:Si・ウェーバー上の半断熱型SiCは高抵抗性を示し,通常の導電性材料と比較して低電導性を持っていることを意味します.
2低漏れ:半絶縁性があるため,これらのウエファは低漏れ電流を有し,最小限の電気漏れを必要とするアプリケーションに適しています.
3高断熱電圧: 通常,高断熱電圧があり,故障なく高い電場に耐える.
SiC On Si複合基板のパラメータリスト:
| ポイント | 仕様 |
| 直径 | 150 ± 0.2 mm |
| SiCポリタイプ | 4H |
| SiC抵抗性 | ≥1E8 Ω·cm |
| SiC層の移転厚さ | ≥0.1 μm |
| 無効 | ≤5 ea/wafer (2 mm > D > 0.5 mm) |
| 前面の荒さ | Ra ≤ 0.2 nm (5 μm × 5 μm) |
| Si オリエンテーション | <111>/<100>/<110> |
| Si型 | P/N |
| フラット/ノッチ | フラット/ノッチ |
| エッジ・チップ・スクラッチ・クラック (視覚検査) | ない |
| TTV | ≤5 μm |
| 厚さ | 500/625/675 ± 25 μm |
SiC On Si複合基板の用途:
1高周波装置:Si複合晶状体上の半絶縁型SiCは,RFトランジスタ,アンプ,マイクロ波システムなどの高周波装置で一般的に使用されます.
2パワー電子:高断熱電圧と低電気損失が効率的な電力変換に不可欠な電力電子機器でアプリケーションを見つけます.
3センサー:これらのウエファーは,高い抵抗性と低漏れ特性が正確な検出と測定に必要なセンサー技術で使用されます.
4光電子:光検出器やLEDなどの光電子機器では,Si・ウェーファーに半絶縁 SiCが独自の電気特性により性能を向上させることができます.

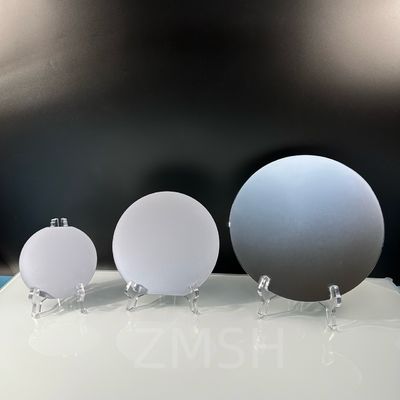

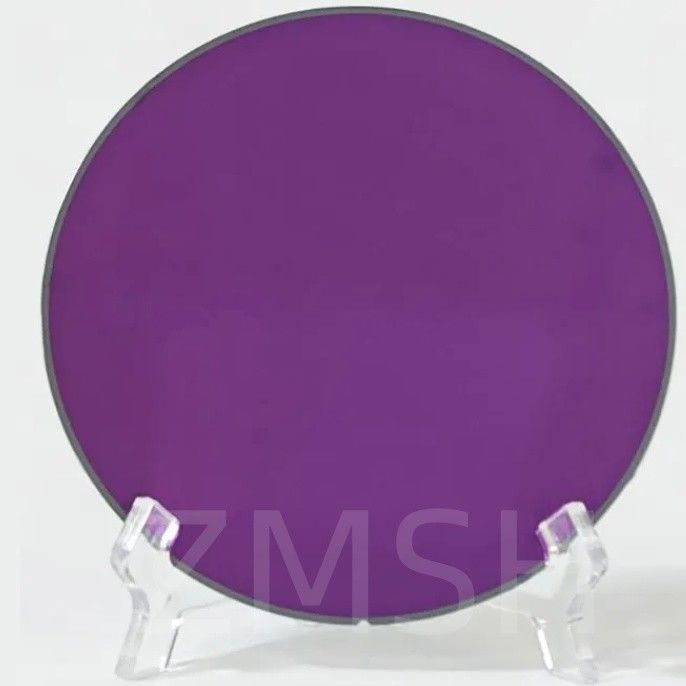

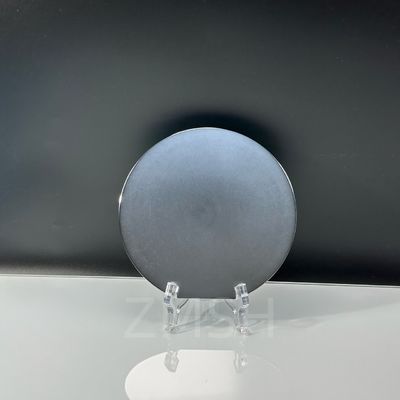

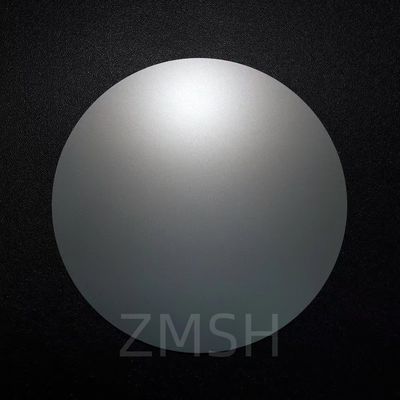

SiCの応用図は,Si複合基板:
FAQ:
1.Q:SiワッフルのSiCは?
A:これらのウエファは SiC の単一の結晶からできています シリコンと炭素原子が強い三次元ネットワークを形成する 複合半導体材料です
2.Q:SiCとSiはどのように比較されますか?
A:シリコンよりもシリコンを大きく区別するのは システムレベルでの効率が高く 電力密度が高く 電力損失が低く 動作頻度が高く温度上昇による操作.
A: その通り The use of silicon carbide composite (SiC/SiC) components within fusion reactors has the potential to double the electricity generated from every gigawatt of thermal energy produced compared with advanced steel designs
