詳細情報 |
|||
| 身をかがめる: | <10 um, <15 um | TTV: | <10 um, <15 um |
|---|---|---|---|
| 磨いたもの: | sspかdsp | オリエンテーション: | <100>, <111> |
| 再方向付けの精密: | ±0.5° | 第一次平らな長さ: | 16±2mm, 22±2mm, 32.5±2mm |
| スカンダリー フラット 長さ: | 8±1 mm,11±1 mm,18±1 mm | ワープ: | <15 um |
| サイズ: | 2インチ 3インチ 4インチ (カスタマイズされたサイズがあります) | 厚さ: | 0.35mm,0.6mm |
| ハイライト: | 2インチインプウエファー,3インチインプウエファー,4インチインプウエファー |
||
製品の説明
InPウエファー 2インチ 3インチ 4インチ VGF P型 N型 Depant Zn S Fe 未使用プライムグレード 試験グレード
InP ウェファーの説明:
インディアム・フォスフィード (InP) は,バイナリー半導体であるインディアム・フォスフィードから製成される.INPウエファー電子の速度は,シリコンなどの他の半導体よりも高い.この高い電子速度は,光電子アプリケーションにとって最も有用な化合物になります.急速トランジスタ最も一般的な用途は,電磁気電池と電磁気電池のINPウエーファー高周波や高電力電子機器に搭載されていますINPウエファーインディアム・フォスフィードは1000nm以上の波長を発射し検出するため,高速光ファイバー通信でも広く使用されています.INPウエファーレーザーや光二極管の基板としてデータコムおよびテレコムアプリケーションでも使用されています.INPウエファー市場が頂点に達するとINPウエーファーネットワーク,企業ネットワーク,データセンター,などに使用されます. 我々は99.99%純粋なINPウエファー最も効率的で効果的になります
イン・ピ・ウェファーの特徴:
1バンドギャップ: InPは室温では約1.35 eVの狭いバンドギャップを有し,光検出器,レーザー,太陽電池などの光電子のアプリケーションに適しています.
2高電子移動性: InP は他の半導体材料と比較して高い電子移動性を持っています.高周波トランジスタや集積回路などの高速電子機器に便利です.
3高熱伝導性: InP は比較的高熱伝導性があり,高電力電子機器で効率的な熱分散を可能にします.
4光学特性: InPウエファは赤外線領域の高透明性を含む優れた光学特性を持ち,光通信およびセンサーアプリケーションに理想的です.
5低騒音特性: InPは低騒音特性を示し,通信システムにおける低騒音増幅機および受信機に適しています.
6化学的安定性: InP は化学的に安定しており,様々な環境での信頼性に寄与します.
7InGaAs にマッチした格子:InP はインディウムガリウムアルセニード (InGaAs) と格子マッチし,光電子機器のための高品質のヘテロ構造の成長を可能にします.
8高断熱電圧: InPウエファは高断熱電圧を有し,高電力および高周波アプリケーションに適しています.
9高電子飽和速度: InP は高電子飽和速度を示し,高速電子機器には有益である.
10ドーピング: InPウエファは,n型およびp型領域の両方を生成するためにドーピングすることができ,さまざまな種類の電子および光電子装置の製造を可能にします.
INP ウェッファーの形
| 材料 | インピ |
|---|---|
| 成長方法 | LEC,VCZ/P-LEC,VGF,VB |
| 格子 (A) | a=5 となります869 |
| 構造 | M3 |
| 溶融点 | 1600°C |
| 密度 (g/cm3) | 4.79g/cm3 |
| ドーピングされた物質 |
非ドーピング Sドーピング Znドーピング Feドーピング
|
| タイプ |
N N P N
|
| キャリア濃度 (cm-3) |
測定した結果,
(0.6-2) × 1018
|
| 移動性 (cm2v-1s-1) |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| EPD (平均) |
3 x 104.cm2 2 x 103/cm2. 2 x 104/cm2. 3 x 104/cm2
|

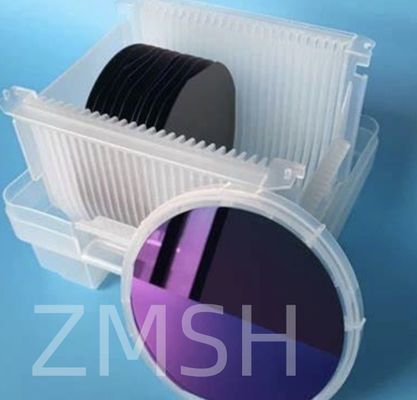

イン・ピ・ウェファーの写真
InP ウェファーの適用:
1フォトニクス
レーザーと検出器:InPは狭い帯域隙 (~1.35電子ボルト) で,光子学アプリケーションのレーザーや検出器などのデバイスに適しています.
光通信: InPウエファは光通信システムにおいて重要な役割を果たし,レーザーや光ファイバーのモジュレーターなどのコンポーネントに使用されています.
2半導体装置:
高速トランジスタ: InP の高い電子移動性は,高速トランジスタの製造に理想的な材料となります.
太陽電池:InPウエフは太陽電池で良い性能を示し,効率的な太陽光発電の変換を可能にします.
3電子レンジとRF装置:
マイクロ波集成回路 (MIC): InPウエファは,高周波応答とパフォーマンスを提供するマイクロ波およびRF集成回路の製造に使用されます.
低騒音増幅器: InPウエファは通信システムにおける低騒音増幅器で重要な用途を見つけます.
4光電装置:
太陽電池: InP ウェーファは,太陽光発電システムのための高効率の太陽電池の製造に使用されます.
5センサー技術:
オプティカルセンサー: InPウエファは,さまざまなセンサー技術や画像システムで使用される光センサーアプリケーションに潜在力を有しています.
6集積回路:
光電子集成回路: InPウエファは,光通信およびセンサーのアプリケーションのための光電子集成回路の製造に使用されます.
7オプティカル装置:
光ファイバー増幅器: InPウエファは,光ファイバー通信における信号増幅と伝達のために光ファイバー増幅器で重要な役割を果たします.
InP Waferのアプリケーション写真:
カスタマイズ:
以下は InP ウェーバーのカスタマイゼーションのいくつかの側面です.
1. ウェーファーサイズ: InPウェーファは,直径 (2インチ,3インチ,4インチ) と厚さにより,アプリケーションの特定のニーズに合わせてカスタマイズできます.
2オリエンテーション: ウェーファー ((100), (111) A, (111) B) のオリエンテーションは,意図されたアプリケーションのための望ましい結晶のオリエンテーションに基づいて指定することができます.
3ドーピングプロファイル:ドーピング剤 (シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリコン,シリ硫黄) は,装置の製造に必要な特殊な電気特性を得るため.
4. 表面品質: ウェファーの表面品質は,必要な粗さ仕様を満たすためにカスタマイズされ,光電子や光子などのアプリケーションで最適なパフォーマンスを確保できます..
5. 表面軸層: InP ウェーファは,レーザーなどの特殊装置のためのヘテロ構造を作成するために,InGaAs,InAlGaAs,またはInGaAsPなどの他の材料の表面軸層とカスタマイズすることができます.光検出器高速トランジスタです
6特殊コーティング: InPウエファは,光学装置のための反射コーティングなどの特定のアプリケーションで性能を向上させるために特定の材料またはフィルムでコーティングすることができます.
FAQ:
1.Q: InP半導体とは何ですか?
A: インディアム・フォスフィド (InP) は,インディアム (In) とリン (P) を含む二元半導体です.InPはIII-V半導体に属する材料のグループに分類される..
2.Q: インディアム・フォスフィードは何のために使われますか?
A:インディウム・フォスフィード基質は,主に長波長 (1.3および1.1) の製造に使用される三次 (InGaAs) および四次 (InGaAsP) 合金を含む構造の成長に使用されます.55 μm) のダイオードレーザーLEDや光検出器です
3Q: InP の利点は?
A: 高い電子移動性: InP は 電子移動性が シリコンより 10 倍近く高いので,通信やレーダーシステムにおける高速トランジスタやアンプに最適です
