詳細情報 |
|||
| 分子重量 (g/mol): | 100.697 | 色/出現: | 淡いオレンジ色 |
|---|---|---|---|
| 純度: | ≥99.999%, 5N | 溶融点 (°C) 地面: | 1,457 |
| バンドギャップ (eV) ent: | 2.24 | 電子移動性 (cm2/(V·s)): | 300 |
| 磁気感受性 (χ) (cgs): | -13.8×10−6 | 熱伝導性 (W/ ((cm·K)): | 0.752 |
| ハイライト: | N型GAPウエファー,2インチガップウエファー,高純度GAPウェーファー |
||
製品の説明
2インチN型無ドーピングS型無ドーピング100DSPSSPCZ高純度5N 99.999%
GaP ワッファの説明:
半導体では,ガリウム・リン酸塩は,広間間間接帯ガリウム・リン酸塩 (ギャップ) ワファーギャップを有するIII-V型化合物半導体である.この化合物の結晶構造は,シリコンと同じです.格子定数は0.545nmであり,電子と穴移動はそれぞれ約100cm2/V-sと75cm2/V-sである.この材料は臭いがなく,水に溶けない.電子機器 の 製造 に 用い られ て い ますCMOS と RF/V/A スイッチを含む.
LEDの主な基質材料はガリウムリン酸であり,赤,黄色,オレンジ色の光に透明である.この特性により,ガリウムリン酸はLEDの優れた選択となる.これらのダイオードはほとんどの光に透明です電子部品の使用は 光の発光量によって異なります しかしこの材料には問題があります 高伝導性があるにもかかわらず照明源として有用になるほど十分な光を放出していない.
GaPウエファーの特徴
1帯域差:GaPは室温で直射帯域差が約2.26 eVである.この帯域差エネルギーレベルにより,LEDや光検出器を含む光電子アプリケーションに適している.
2光学特性:GaPウエファは,可視スペクトルにおける高い透明性などの優れた光学特性を表しています.この透明性は,可視光範囲で動作する光電子機器にとって有利です.
3電気特性:GaPは高い電子移動性と低いダーク電流を含む優れた電気特性を持っています.高速電子機器や低騒音光電子機器に適している.
4熱特性:GaPウエファは熱伝導性が比較的良好で,電子機器からの熱を散らすのに役立ちます.このプロパティは,デバイスのパフォーマンスと信頼性を維持するために重要です.
5結晶構造:GaPは亜鉛ブレンド結晶構造を有し,その電子および光学特性に影響する.結晶構造は,GAPベースのデバイスの成長と製造プロセスにも影響します..
6ドーピング:GaPウエファは,電気伝導性と光学特性を変更するために様々な不純物でドーピングすることができます.特定の用途のためのGaPデバイスの調整のためにこの補強剤制御は不可欠です.
7III-V 化合物との互換性: GaP は他の III-V 化合物半導体と互換性があります.異質構造の成長と 異なる材料の統合を可能にする 先進的な装置.
GaPウエフルの形:
| 結晶構造 | キュービック.a=5.4505 | |
| 成長方法 | CZ (LEC) | |
| 密度 | 4.13 g/cm3 | |
| 溶融点 | 1480 oC | |
| 熱膨張 | 5.3 x10-6 / oC | |
| ドーパント | Sドーピング | ドーピングされていない |
| 結晶成長軸 | <111> または <100> | <100> または <111> |
| 導体型 | N | N |
| キャリア濃度 | 2 ~ 8 x1017 /cm3 | 4 ~ 6 x1016 /cm3 |
| 耐性 | ~0.03 W-cm | ~0.3W-cm |
| EPD | < 3x105 | < 3x105 |

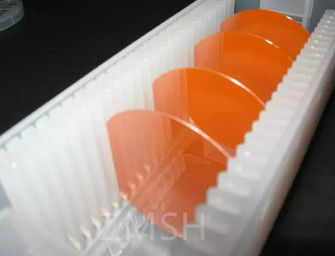

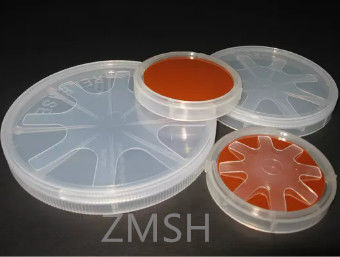

ギャップ・ウェファーの写真
GaP ウェファーの用途:
1. 発光二極管 (LED):
GaPウエファは,指示灯,ディスプレイ,自動車照明を含む様々な照明用途のためのLEDの製造に使用されています.
2レーザーダイオード:
GaPウエファは,光学データ保存,通信,医療機器などのアプリケーションのためのレーザー二極管の製造に使用される.
3光検出器:
GaPウエファは光検出器で光通信,画像システム,環境モニタリングを含む光感知アプリケーションに使用される.
4太陽電池:
GaPウエファは高効率の太陽電池の開発に用いられ,特に宇宙アプリケーションや地上のコンセンテレーター太陽光発電のための多合同太陽電池構造に使用されている.
5. 光電子装置:
GaPウエファは,光子集成回路,光センサー,光子電子モジュレーターなどの様々な光電子装置に不可欠である.
6高速電子機器
GaPウエファは,高周波トランジスタ,マイクロ波集成回路,RF電源増幅器を含む高速電子機器で使用される.
7半導体レーザー:
GaPウエファは,光通信,バーコードスキャナー,医療機器などのアプリケーションで使用される半導体レーザーの製造に使用されます.
8フォトニクス
GaPウエファは,ナノスケールでの光操作のための波導体,光学スイッチ,光子結晶を含む光学アプリケーションにおいて重要な役割を果たしています.
9センサー技術:
GaPウエファは,ガス検出,環境モニタリング,生物医学診断などの様々な用途のためのセンサーの開発に使用されています.
10. ヘテロジャンクション装置:
GaPウエファは,他のIII-V複合半導体と統合され,電子および光電子システムにおける高度な機能性を可能にするヘテロジャンクションデバイスを作成する.

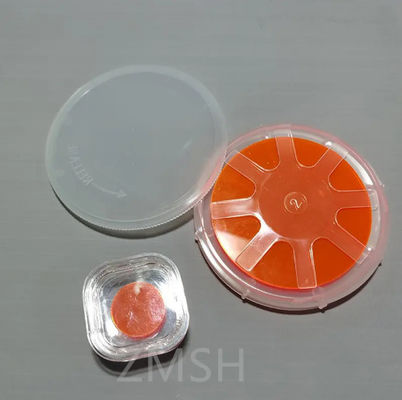

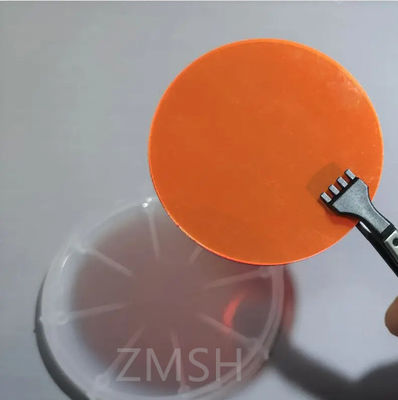

GaPウェファーのアプリケーション写真:
FAQ:
1ギャリウム・フォスフィードは何のために使われますか?
A: ガリウム リン酸 は,1960 年代 から 低 度 から 中 度 の 明るみ の 低 価格 の 赤,オレンジ,緑色 の 発光 二極電灯 (LED) の 製造 に 用い られ て い ます.単体またはガリウムアセン化物と一緒に使用する
