詳細情報 |
|||
| PL Wavelength control: | Better than 3nm | PL Wavelength uniformity: | Std.Dev better than 1nm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than +3% | Thickness uniformity: | Better than +3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-°): | Zn doped: 5e17 to 2e18 |
| N-inP doping (cm 3): | Si doped: 5e17 to 3e18 | AllnGaAs doping (cmr3): | 1e17 to 2e18 |
| ハイライト: | 6 インチ厚さ エピワファー インP 基板,350〜650um インP基板,6インチインプスラット |
||
製品の説明
FP (Fabry-Perot) エピワファー インプ基板 2 3 4 6 インチ厚さ:350-650um InGaAsドーピング
FP (Fabry-Perot) エピワファー InP基板の抽象
インディアム・フォスフィード (InP) 基板のファブリ・ペロ (FP) エピワファーは,高性能光電子機器の製造における重要な部品です.特に光通信システムで使用されるレーザーダイオード. InP基板は,InGaAsPなどの材料と優れた格子マッチングを提供し,高品質の表軸層の成長を可能にします.これらのウエファーは通常1,3μmから1の範囲で動作します.55 μm波長範囲このスペクトルにおける光ファイバーの低損失特性により,光ファイバー通信に最適です.データセンターのインターコネクトで広く使用されています環境センサーや医療診断などで 効率的なソリューションを 提供していますFPレーザーのシンプルな構造は,DFB (分散フィードバック) レーザーのようなより複雑な設計と比較して,中距離通信アプリケーションの人気の選択肢となっています.高速で信頼性の高い光学コンポーネントを必要とする産業では不可欠です.

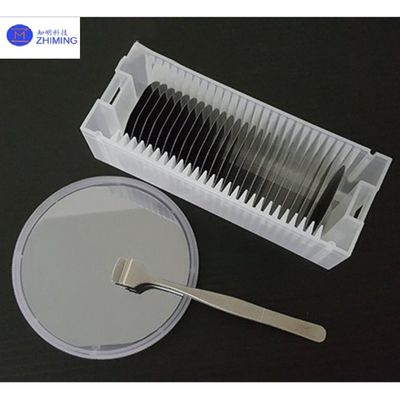

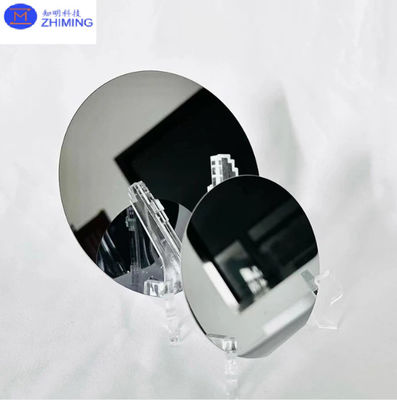

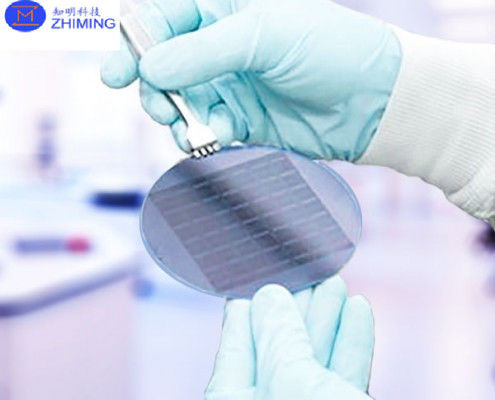

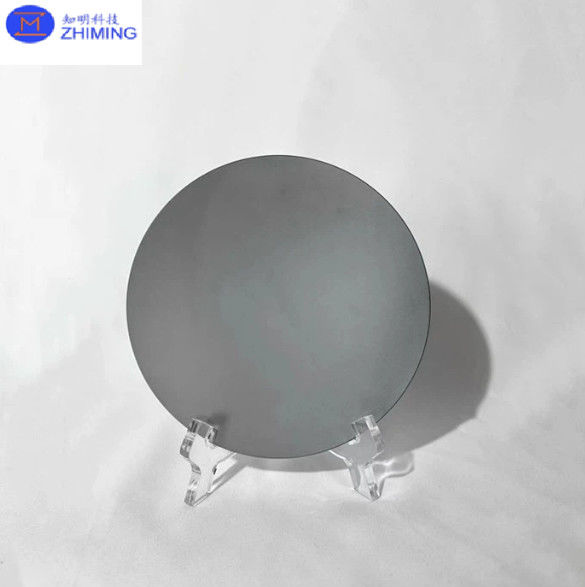

FP (Fabry-Perot) エピワファーのインプ基板のショーケース
FP ((Fabry-Perot)) エピワファー InP基板のデータシート
FP (Fabry-Perot) エピワファー InP基板の構造
- InP 基板 (ベース)
- バッファー層 (表面の滑らか)
- 活性領域 (量子 Wells)
- 覆い層 (光学封鎖)
- P型とN型層 (キャリア注入)
- 接触層 (電気接触)
- 反射面 (FPレーザー空洞)
インディアム・フォスフィード (InP) 基板のファブリ・ペロ (FP) エピワファーは,特に1.3 μmから1.55μm波長範囲.以下の主な用途:
1.光ファイバー通信
- レーザーダイオード■ FPレーザーは,光ファイバー通信システムにおける光源として一般的に使用され,特に短距離から中距離のデータ伝送に使用されます.光ファイバーの信号損失を最小限に抑える波長で動作する.
- トランシーバーと光学モジュール: 光ファイバー・ネットワーク上でデータ送信のために,光信号を光信号に変換する.
2.データセンターの相互接続
- 高速接続: データセンターのFPレーザーは,サーバーとネットワーク機器との間に高速で低レイテンシーな光学的な相互接続を提供します.彼らは最小限の信号劣化で大量のデータを管理するのに役立ちます.
3.環境センサーとガス検出
- ガスセンサー: FPレーザーは,CO2やCH4などの特定のガスを検知するために,これらのガスの吸収波長に調整することによって,ガスセンサーシステムで使用されます.これらのシステムは環境監視と産業安全アプリケーションに使用されます..
4.医療 診断
- オプティカルコアレンストモグラフィ (OCT): FPレーザーは,非侵襲的な医療画像処理のために,特に眼科,皮膚科,心血管診断に OCT システムで使用されています.これらのシステムは 細かい組織画像処理のために 高速で精密なFPレーザーを利用しています.
5.LIDARシステム
- 自動運転車と地図化: FPレーザーは,自動運転,3Dマッピング,環境スキャンなどのアプリケーションのためのLIDAR (光検出と範囲) システムで使用されます.高解像度の距離測定が必須である場合.
6.フォトニック統合回路 (PIC)
- インテグレテッドフォトニクスFP Epiwafer は,複数の光子装置 (例えばレーザー,電波,電波,電波,電波,電波) を統合する光子統合回路の開発のための基礎材料です.高速信号処理と通信のための単一のチップに.
7.衛星通信と航空宇宙
- 高周波通信: InPベースのFPレーザーは,宇宙および航空宇宙アプリケーションにおける長距離高周波データ送信のために衛星通信システムで使用されます.
8.研究開発
- プロトタイプと試験FP Epiwafer は,新しい光電子機器の開発,レーザーダイオード性能向上,新興技術のための新しい波長を探求するために研究開発に使用されています.
電気通信,医療診断,医療技術などの分野で効率的で費用対効果の高いソリューションを提供する.環境センサー高速光学システム
-
鍵波長における効率的な光放出:
- InP基板のFPエピワファーは,1,3μmから1.55μmの波長範囲の放出に最適化されており,光ファイバーの低損失伝送窓に準拠している.ファイバー・オプティック通信に最適化.
-
高速性能:
- InP基板は優れた電子移動性を有し,FPレーザーは高速操作を達成し,高周波データ送信をサポートすることができます.データセンターや電信などの高帯域幅アプリケーションに適しています.
-
費用対効果の高い製造:
- 分散フィードバック (DFB) レーザーなどのより複雑なレーザー構造と比較して,FPレーザーはよりシンプルな設計を持っています.これは,短距離から中距離のアプリケーションで良いパフォーマンスを提供しながら,生産コストを下げる結果になります..
-
汎用的な用途:
- FPエピウェーバーは,光ファイバー通信とデータセンターの相互接続から環境センサー,医療診断 (OCT) およびLIDARシステムまで,幅広い用途で使用されています.産業間でも大きな利点です.
-
シンプルな製造プロセス:
- FPレーザーは,複雑な格子よりも自然に反射する割れ面に依存しているため,DFBレーザーなどの他のタイプのレーザーと比較して製造が容易です.製造の複雑さとコストを削減する.
-
波長柔軟性
- FPレーザーは,電流や温度を調整することで,波長の範囲を調整することができ,特にセンサーと通信システムにおける異なるアプリケーションに柔軟性を提供します.
-
低電力消費:
- InPエピウェーバーをベースにしたFPレーザーは,消費電力が低い傾向があり,電力効率が重要なデータ通信およびセンサーネットワークの大規模展開に効率的です.
