詳細情報 |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | 全nGaAsドーピング (cm3): | 1e17 から 2e18 5e17 から 1e19 |
| インガアドーピング: | 5e14 から 4e19 | ||
| ハイライト: | 1390nm インプ DFB エピワファー,6インチ インプ 基板 |
||
製品の説明
InP DFB Epiwafer 波長 1390nm InP 基板 2 4 6 インチ 2.5~25G DFB レーザーダイオード
InP DFB Epiwafer InP基板の説明書
InP DFB Epiwafersは,1390nm波長アプリケーション用に設計され,高速光通信システム,特に2.5 Gbps から 25 Gbps DFB (分散フィードバック) レーザーダイオードこれらのウエファーは,高品質のエピタキシアル層を達成するために先進的なMOCVD (金属有機化学蒸気堆積) 技術を使用してインディアム・フォスフィード (InP) 基板で栽培されます.
DFBレーザーの活性領域は,通常,ストレート補償のために設計されたInGaAlAsまたはInGaAsP四次性多量子井戸 (MQW) を使用して製造される.これは高速データ転送のための最適なパフォーマンスと安定性を保証しますワッファは,様々な製造ニーズを満たすために,2インチ,4インチ,6インチを含む様々な基板サイズで利用できます.
1390nm波長は,低分散と損失を伴う正確なシングルモード出力を必要とする光通信システムに最適です.中距離通信ネットワークとセンサーアプリケーションに特に適している顧客は,グリットの形成を自分で処理するか,さらなるカスタマイズのために再成長を含むエピハウスサービスを提供することができます.
これらのエピワファーは 現代の電信とデータ通信システムの要求に応えるように 特別に設計されています高速ネットワークにおける光学トランシーバーとレーザーモジュールのための高性能ソリューション.
InP DFB Epiwafer InP基板の構造
InP DFB Epiwafer InP基板のPLマッピング試験結果
InP DFB Epiwafer InP基板のXRDとECV試験結果

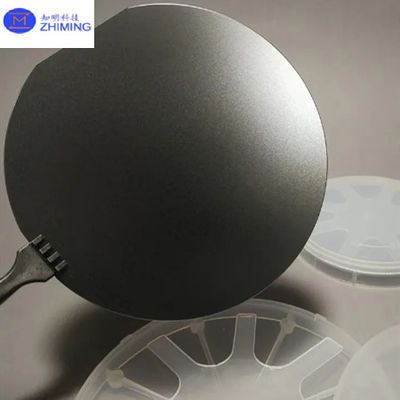

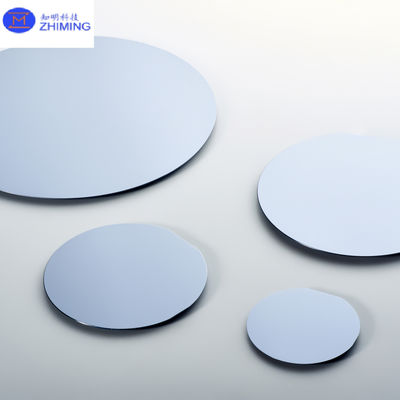

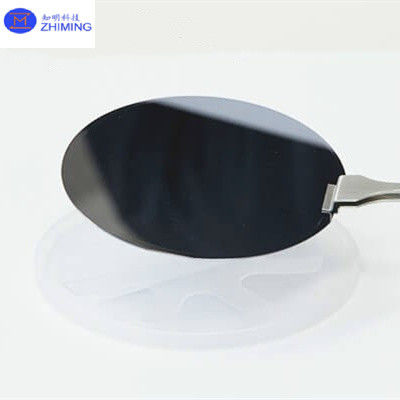

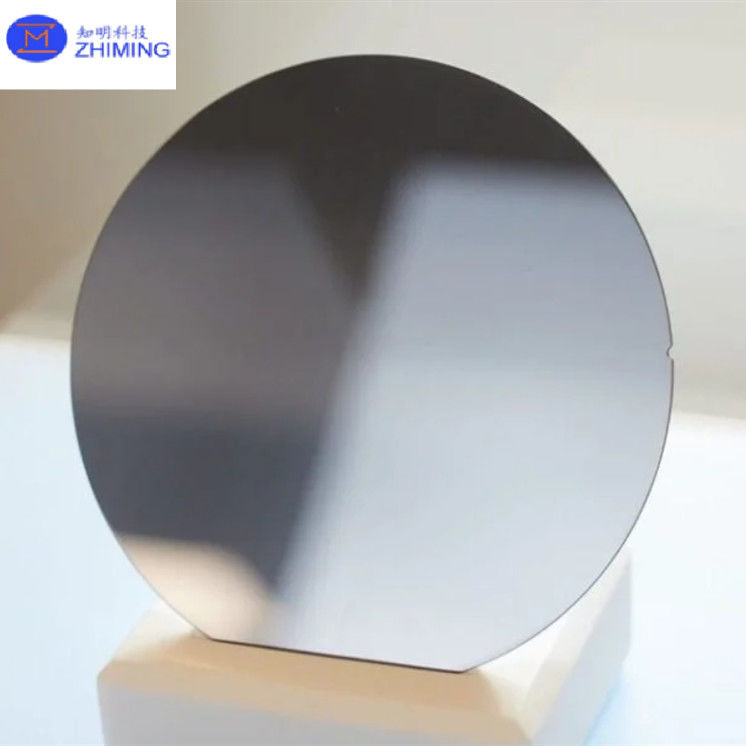

InP DFB エピワファー InP基板の実際の写真
InP DFB Epiwafer InP基板の特性
InP基板上のInP DFBエピワファーの特性
基板材料: インディアム・フォスフィード (InP)
- 格子マッチング: InPは,InGaAsPやInGaAlAsなどの上位軸層と優れた格子マッチングを提供し,最小限のストレートや欠陥で高品質の上位軸成長を保証します.DFBレーザーの性能に不可欠です.
- 直接の帯差: InPは1.344eVの直接帯域隙があり,光学通信で一般的に使用される1.3μmと1.55μmのような波長で赤外線スペクトルで光を放出するのに理想的です.
エピタキシャル層
- 活動地域: 活性領域は通常,InGaAsPまたはInGaAlAs四次数量子井 (MQW) を構成する.これらのMQWは,パフォーマンスを向上させるためにストレート補償される.効率的な電子穴再結合と高い光学利益を確保する.
- 覆い層: この層は光学的な閉じ込みを確保し,光が活性領域内に留まり,レーザーの効率を向上させます.
- 格子層: 統合格子構造は,単調操作のフィードバックを提供し,安定した狭い線幅の排出を保証します.グリットは顧客によって製造されるか,エピワファーサプライヤーによって提供されるか.
動作波長:
- 1390nm: DFBレーザーは1390nmで動作するのに最適化されており,地下鉄や長距離ネットワークを含む光通信のアプリケーションに適しています.
高速調節能力:
- エピワファーは,データ伝送速度を2.5 Gbpsから25 GbpsまでサポートするDFBレーザーで使用するように設計されており,高速光通信システムに最適です.
温度安定性:
- InPベースのDFBエピウエファーは,温度安定性が優れているため,波長が一貫して放出され,異なる運用環境で信頼性の高い性能が保証される.
単モードと狭い線幅:
- DFBレーザーは,狭いスペクトル線幅で単モード操作を提供し,信号の干渉を軽減し,高速通信ネットワークにとって不可欠なデータ伝送の整合性を改善します.
InP基板のInP DFB Epiwaferは,優れた格子マッチング,高速調節能力,温度安定性,正確なシングルモード操作を提供します.2nmから1390nmで動作する光通信システムの重要な部品になります.5 Gbpsから25 Gbps
データシート
詳細はPDF文書で,クリックしてください.ZMSH DFB インプ エピワファー.pdf
