詳細情報 |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL 波長均一性: | 2nm @inner 140mmよりも良い | 厚さの均一性: | ±3% @内側140mm より良い |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| ハイライト: | 350um VCSEL N-GaAs基板,350um N-GaAs基板,6インチのN-GaAs基板 |
||
製品の説明
N-GaAs基板 6インチ 350um 厚さ VCSEL 用 オプティウェーブ VCSEL エピウェーファー
VCSEL epiWafer N-GaAs 基板の抽象
についてN-GaAs基板のVCSELエピウェイファー高性能の光学アプリケーション,特にギガビットイーサネットそしてデジタルデータリンク通信6インチワッフルで構築され,高均一性レーザー配列そして,中央光学波長に対応する850 nmそして940 nm. 構造は,どちらでも利用できます.オキシードに制限されているあるいはプロトンインプラント VCSEL設計と性能の柔軟性を確保する.温度に対する電気的および光学的な特性への低い依存度理想的な用途になります.レーザーマウス,光通信温度に敏感な環境です
VCSEL epiWafer N-GaAs基板の構造

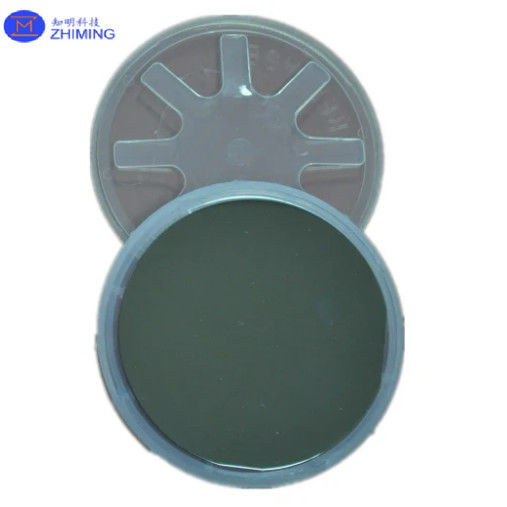

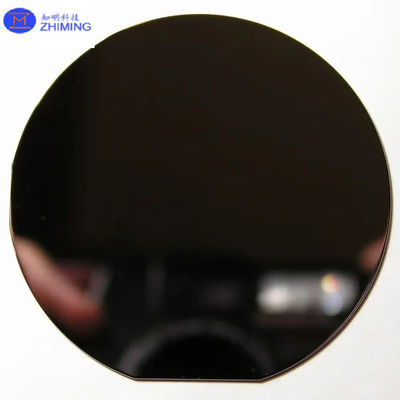

VCSELのエピウェファーのN-GaAs基板の写真
VCSEL epiWafer N-GaAs 基板のデータシートZMSH VCSEL エピワファー.pdf
VCSEL epiWafer N-GaAs基板の特性
についてN-GaAs基板のVCSELエピウェイファー性能の高い光学アプリケーションに適しているいくつかの重要な特性があります.
N-GaAs基板:
- 優れた提供電気伝導性そしてVCSEL構造の表軸成長の安定した基盤として機能します
- 申し出欠陥密度が低い高性能で信頼性の高い装置の動作に不可欠です
波長調整能力:
- サポート850 nmそして940 nm中央光学波長で,光通信そして3Dセンサー.
高均一性レーザー配列:
- ワッファー全体で一貫したパフォーマンスを保証します.データセンターそして光ファイバーネットワーク.
オキシード・コンフィネッドまたはプロトン・インプラント:
- 入手可能オキシードに制限されているあるいはプロトンインプラントVCSEL構造は,特定のアプリケーションの性能を最適化するために設計の柔軟性を提供します.
熱安定性:
- 展示用に設計された広い温度範囲で電気的および光学的な特性への低い依存度温度に敏感な環境で安定した動作を保証します.
高い 力 と 速さ:
- ウェファーの構造は高速データ送信そして高功率操作適しているためギガビットイーサネット,データ通信そしてLIDARシステムです
拡張性:
- 6インチワッフル形式は,費用対効果の高い生産広範囲の製造と様々な光学システムへの統合をサポートする.
これらの特性により,N-GaAs基板上のVCSELepiWaferは,高効率,温度安定性,信頼性の高い性能を必要とするアプリケーションに理想的です.
