詳細情報 |
|||
| 端の排除: | ≤50um | 材料: | シリコンカービッド |
|---|---|---|---|
| 弓/ゆがみ: | ≤50um | 表面の荒さ: | ≤1.2nm |
| 平らさ: | Lambda/10 | グレード: | 生産の研究のダミー |
| オリエンテーション: | オン軸線/Off-Axis | 粒子: | 自由で/低い粒子 |
| ハイライト: | プライムグレードのシリコン・カービッド・ウェーファー,4inch炭化ケイ素のウエファー,RF LED シリコンカービッド・ウェーファー |
||
製品の説明
3C-N SiCウエファー 4インチ シリコンカービッドプライムグレード ダミーグレード 高電子移動性 RF LED
3C-N SiCウエフルの説明:
N型シリコン・カービッド基板を 4インチ3C-N シリコン・カービッド基板を N型シリコン・カービッド基板を 4インチ3C-N シリコン・カービッド基板を N型シリコン・カービッド基板を 4インチ3C-N シリコン・カービッド基板をシリコンカービッドの結晶構造があり,シリコンと炭素原子はダイヤモンドのような構造を持つ立方格子に配置されています電子移動性や飽和速度など,広く使用されている4H-SiCにいくつかの優れた特性があります. 3C-SiC電源装置の性能は,より良く,安く,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より効率的に,より現在主流の4H-SiCウエファーよりも製造が簡単です電力電子機器には特に適しています
3C-N SiCウエファーの特徴
1広範囲にわたって
高断熱電圧: 3C-N SiCウエーファーには広い帯域隙 (~3.0 eV) があり,高電圧操作を可能にし,電力電子機器に適しています.
2高熱伝導性
効率的な熱分散:約3.0W/cm·Kの熱伝導性を持つこれらのウエファーは熱を効果的に分散させ,過熱することなく,デバイスがより高い電力レベルで動作できるようにします.
3高電子移動性
性能向上:高い電子移動性 (~1000cm2/V·s) はより速いスイッチ速度につながり,高周波アプリケーションに理想的な 3C-N SiC を作ります.
4機械的強度
耐久性: 3C-N SiC ウェーバーは,高い硬さと耐磨性を含む優れた機械性能を示しており,様々な用途での信頼性を高めます.
5化学的安定性
腐食耐性:材料は化学的に安定し,酸化に耐性があり,厳しい環境に適しています.
6. 低流出電流
効率性: 3C-N SiC ウェーバーで製造された装置の低流出電流は,パワー電子機器の効率性を向上させます.
3C-N SiCウエフルの形状:
| グレード | 生産級 | ダミーグレード |
| 直径 | 100mm +/- 0.5mm | |
| 厚さ | 350mm +/- 25mm | |
| ポリタイプ | 3C | |
| マイクロパイプ密度 (MPD) | 5cm-2 | 30cm-2 |
| 電気抵抗性 | 0.0005~0.001オム・センチメートル | 0.001~0.0015オム・センチメートル |
SiCの性質の比較:
| 資産 | 4H-SiC シングルクリスタル | 3C-SiC シングルクリスタル |
| 格子パラメータ (Å) |
a=3 について076 c=10 となる053 |
a=4 となります36 |
| 積み重ねの順序 | ABCB | ABC |
| 密度 (g/cm3) | 3.21 | 3.166 |
| モース硬さ | -9歳2 | -9歳2 |
| 熱膨張係数 (CTE) (/K) | 4 - 5 × 10 - 6 | 2.5-3.5×10-6 |
| ダイレクトリ常数 | c ~ 966 | c ~ 972 |
| ドーピングタイプ | N型または半断熱型またはP型 | N型 |
| バンドギャップ (eV) | 3.23 | 2.4 |
| 飽和漂流速度 (m/s) | 2.0 x 105 | 2.5×105 |
| ウェッファーと基板のサイズ | ワッフル: 2, 4 インチ; 小型の基板: 10x10, 20x20 mm,他のサイズが利用可能で,要求に応じてカスタムできます | |

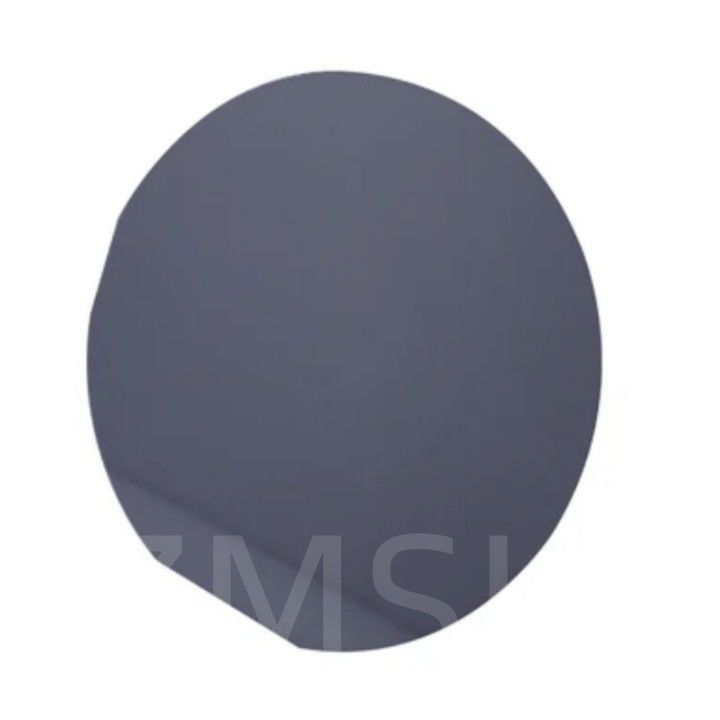

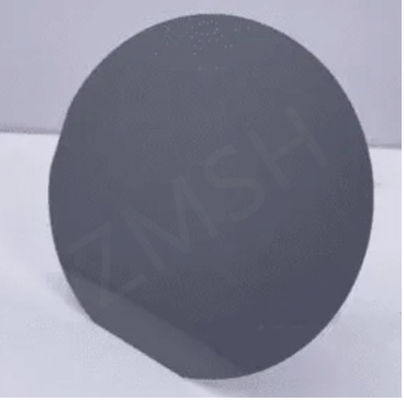

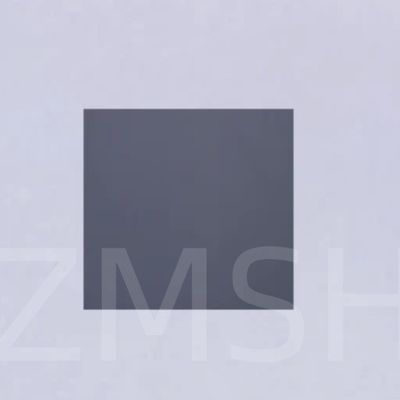

3C-N SiCウエフルの物理写真:
3C-N SiCウエフルの用途:
1パワー電子
高電源装置:高断熱電圧と熱伝導性により電源MOSFETとIGBTで使用される.
スイッチ装置: DC-DC変換機やインバーターなどの高効率のアプリケーションに最適です.
2RF 装置やマイクロ波装置
高周波トランジスタ:高電子移動性から恩恵を受けるRF増幅器やマイクロ波装置で使用される.
レーダーと通信システム: 性能向上のために衛星通信とレーダー技術で使用される.
3LED技術
青と紫外線LED: 3C-SiCは,特に青と紫外線の用途で光発光二極管の製造に使用できます.
4高温での用途
センサー:自動車および産業用アプリケーションで使用される高温センサーに適しています.
航空宇宙:極端な環境で効果的に動作しなければならない部品に使用される.
3C-N SiCウエフルの応用図:
3C-N SiCウエフルの梱包と出荷:
カスタマイズ:
SiC結晶製品は,顧客の特定の要求と仕様を満たすためにカスタマイズすることができます. Epi-wafersは,要求に応じてカスタマイズすることができます.
