詳細情報 |
|||
| 直径: | 99.5 mm~100,0 mm | 厚さ: | 350 μm ± 25 μm |
|---|---|---|---|
| ウエファーのオリエンテーション: | 軸外: 4H/6H-Pでは2.0°−4.0°向いて [110] ± 0.5°,軸上: 3C-Nでは111°± 0.5° | Micropipe密度: | 0cm-2 |
| p型 4H/6H-P: | ≤0.1Ωcm | n型 3C-N: | ≤0.8 mΩ cm |
| 第一次平らな長さ: | 32.5mm±2.0mm | 二次平らな長さ: | 18.0mm±2.0mm |
| 高強度光による六角板: | 累積面積 ≤0.05% | ||
| ハイライト: | 軸外シリコンカービッド・ウェーバー,5*5 シリコンカービッド・ウェーファー,3C-N シリコンカービッド・ウェーファー |
||
製品の説明

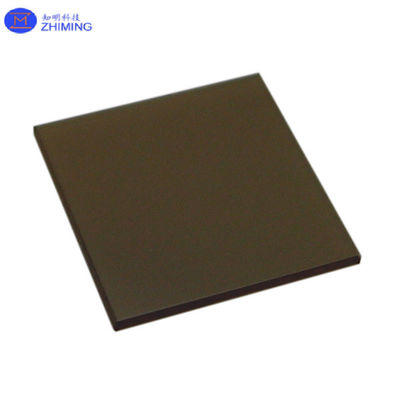

シリコン・カービッド・ウェーファー 3C-N型 5*5 & 10*10mm インチ直径厚さ 350 μm±25 μm
シリコン・カービッド・ウェーファー 3C-N型の抽象
本要約は,シリコンカービード (SiC) 3C-N型ウエフルを紹介し,5x5mmと10x10mmのサイズで,350μm ± 25μmの厚さで入手できます.これらのウエファは,光電子の高性能アプリケーションの正確なニーズを満たすために設計されています優れた熱伝導性,機械的強度,電気特性により,SiC 3C-Nウエファーは耐久性や熱消耗を向上させ,高熱安定性と効率的なエネルギー管理を必要とする装置に最適化指定された寸法と厚さは,高度な産業および研究アプリケーションの幅広い範囲で互換性を保証します.

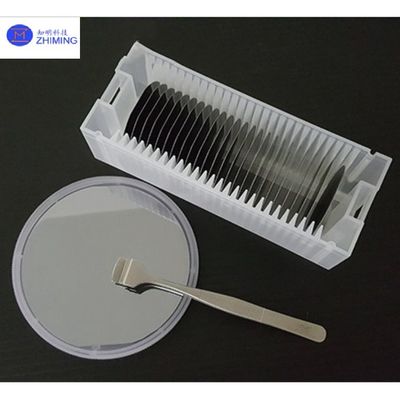

シリコン・カービッド・ウェーファー 3C-N型の展示台
シリコン・カービッド・ウェーファー3C-N型の特性とデータ・チャート
材料の種類: 3C-N シリコンカービッド (SiC)
この結晶形は,優れた機械的および熱性能を有し,高性能アプリケーションに適しています.
サイズ:
5x5mmと10x10mmの2つの標準サイズで提供されています.
厚さ:
厚さ: 350 μm ± 25 μm
精密制御された厚さにより,機械的な安定性と様々な装置の要件との互換性が保証されます.
熱伝導性:
SiCは優れた熱伝導性を有し,効率的な熱分散を可能にし,ARグラスやパワー電子機器などの熱管理を必要とするアプリケーションに理想的です.
メカニカル 強さ:
SiCは高硬度と機械強度があり,耐久性や耐磨性,変形性を有し,厳しい環境において不可欠です.
電気特性:
SiCウエーファーには高電解電圧と低熱膨張があり,高電力および高周波デバイスにとって極めて重要です.
光学明晰度:
SiCは特定の光波長で優れた透明性があり,光電子およびAR技術で使用するのに適しています.
高度な安定性:
SiCの耐熱性や化学性により 厳しい条件下で長期にわたって 信頼性が保たれます
これらの特性により,SiC 3C-N型ウエファは高度な電子機器や光電子機器,次世代のAR技術で使用するために非常に汎用的です.
5*5 & 10*10mm 英寸 SiC 晶片製品標準
5*5 & 10*10mm インチ 直径 シリコントロール 炭化物 (SiC)
|
等级 グレード |
研究級 研究級 (R級) |
試片級 ダミーグレード (D級) |
||||
|
生産級 (Pグレード) |
||||||
| 直径 直径 | 5*5mm±0.2mm & 10*10mm±0.2mm | |||||
| 厚度 厚さ | 350μm±25 μm | |||||
| 晶片方向 ウェーファー向き | 軸外:2.0°-4.0°向いて [112 | 0] 4H/6H-Pでは ± 0.5°,軸上では: | ||||
| 微管密度 マイクロパイプ密度 | 0cm-2 | |||||
| 電気抵抗率 ※抵抗性 | 4H/6H-P | ≤0.1 Ω.cm | ||||
| 3C-N | ≤0.8 mΩ•cm | |||||
| 主定位边方向 主要フラット方向 | 4H/6H-P | {10-10} ±5.0° | ||||
| 3C-N | {1-10} ±5.0° | |||||
| 主定位边長度 プライマリ フラット 長さ | 15.9 mm ±1.7 mm | |||||
| 次定位边長度 二次的な平面長さ | 8.0 mm ±1.7 mm | |||||
| 次定位边方向 中級平面方向 | シリコンが上向き: プライムフラットから90°CW ±5.0° | |||||
| 边缘除除 エッジ除外 | 3mm | 3mm | ||||
| 総厚度変化/ 曲度/ 曲度 TTV/Bow/Warp | ≤2.5 μm/≤5 μm/≤15 μm/≤30 μm | |||||
| 表面粗度※荒さ | ポーランド Ra≤1 nm | |||||
| CMP Ra≤0.2 nm | ||||||
| 边缘裂纹 (強光灯観察) 高強度の光によって縁の裂け目 | ない | 1 許容, ≤ 1 mm | ||||
| 六方空洞 (強光灯观测) ※ 高強度光によるヘックスプレート | 累積面積≤1 % | 総面積≤3 % | ||||
| 多型 ((強光灯観察) ※ 高強度光による多型エリア | ない | 累積面積≤2 % | 累積面積≤5% | |||
|
シ 面划痕 (強光灯観察) # シリコン表面は高強度の光で 傷つく |
3個も許されない 5個も許されない 1個も許されない ≤0.5mm
|
1×ウエファーに5の擦り 直径 累積長さ |
8 傷 1 × ワッフル直径の累積長 | |||
| 崩边 (強光灯观测) エッジチップ 高強度 ライトライト | ない | 容量 ≤0.5mm | 容量5個,それぞれ ≤1mm | |||
|
顔汚染物 (強光灯観察) 高密度によるシリコン表面汚染 |
ない | |||||
| 包装 パッケージ | 複数のホイールカセットまたは単一のホイールコンテナ | |||||
注記:
※欠陥制限は,縁の除外領域を除き,ウエフルの表面全体に適用されます.
シリコン・カービッド・ウェーフ3C-N型の用途
シリコンカービッド (SiC) ワッフル,特に3C-N型は,立方結晶構造 (3C-SiC) によってユニークな特性を持つSiCの変種である.これらのウエファは,優れた特性により,主に様々な高性能および専門アプリケーションで使用されます.熱伝導性が高く,帯幅が広く,機械的な強度が高く,3C-N型SiCウエファの主要な用途は以下の通りである.
1.電力電子機器
- 高電圧装置: SiCウエファは,MOSFET,ショットキーダイオード,IGBTなどの電源装置の製造に理想的です.これらの装置は,高電圧および高温環境で使用されます.電気自動車など電気自動車 (HEV) や再生可能エネルギーシステム (太陽光インバーターなど)
- 効率的な電力変換■ SiCは DC-DC変換機やモーター駆動装置などの電源変換システムで,より高い効率とエネルギー損失を削減します.
2.高周波装置
- RF アプリケーション: 3C-SiCは高電子移動性により,レーダーシステム,衛星通信,および5G技術を含むRFおよびマイクロ波アプリケーションに適しています.
- 高周波アンプ:GHz周波数帯で動作する装置は,3C-SiCの低電力消耗と高い熱安定性から恩恵を受けます.
3.高温と過酷な環境センサー
- 温度センサー: SiCウエファは,航空宇宙,自動車,工業プロセスなどの極端な温度環境のデバイスで使用できます.
- 圧力センサー3C-SiCは,深海探査や高真空室などの極端な環境で動作しなければならない圧力センサーに使用されています.
- 化学センサー: 3C-N SiCは化学的に惰性であり,腐食性環境でのモニタリングのためのガスまたは化学センサーに有用である.
4.LEDと光電子機器
- 青とUVLED: 3C-SiC の 帯域 の 幅 が 広い の で,ディスプレイ テクノロジー,データ ストレージ (Blu-ray) や 滅菌 プロセス に 用いる 青い 紫外線 発光 ダイオード (LED) を 製造 する ため に 理想 的 です.
- 光検出器: SiC ウェーファは,炎の検出,環境監視,天文学を含む様々な用途のために紫外線 (UV) 光検出器で使用できます.
5.量子コンピューティングと研究
- 量子装置: 3C-SiCは,量子情報の貯蔵と処理を可能にするユニークな欠陥特性により,スピントロニクスやその他の量子ベースのデバイスを開発するために量子コンピューティングで調査されています.
- 材料研究: 3C-SiCはSiCのポリタイプとしては比較的一般的でないため,他のSiCタイプ (例えば4H-SiCまたは6H-SiC) よりも潜在的な利点を探求するために研究に使用されています.
6.航空宇宙と防衛
- 厳しい環境の電子機器: SiC装置は,極端な条件と信頼性が不可欠な電力モジュール,レーダーシステム,衛星通信などのアプリケーションのために,航空宇宙および防衛産業において極めて重要です.
- 頑丈な電子機器: SiC が高レベルの放射線に耐える能力は,宇宙ミッションや軍事機器で使用するのに理想的です.
概要すると,3C-N型SiCウエファは主に電源電子機器,高周波デバイス,厳しい環境のためのセンサー,光電子機器,量子デバイス,航空宇宙アプリケーションに使用されます.広い帯域のギャップなどの独自の特性がある熱安定性や高い電子移動性により,従来のシリコンベースの材料に比べて大きな利点があります.
Q&A
3Cシリコンカービッドとは?
3Cシリコンカービード (3C-SiC)シリコンカービードのポリタイプの一つで,立方結晶構造で特徴付けられ,4H-SiCと6H-SiCのようなより一般的な六角形から区別される.3C-SiC の立方格子 は,いくつかの 顕著 な 利点 を 提供 し て い ます.
まず3C-SiCの展示物電子移動性が高い高周波および電力電子機器,特に高速スイッチを必要とするアプリケーションに有利である.バンドギャップ他のSiCポリタイプと比較して,低 (約2.36 eV) で,高電圧および高電力環境でも良好な性能を保っています.
さらに,3C-SiCは高熱伝導性そして機械的強度高温や高ストレス環境などの極端な条件で動作できるようにする.また,優れた性能も備えています.光学透明性LEDや光検出器などの光電子アプリケーションに適しています
3C-SiCは,電力電子機器,高周波装置,光電子機器そしてセンサー特に高温高周波のシナリオでは,そのユニークな特性により大きな利点があります.
