詳細情報 |
|||
| 材料: | クー | 純度: | 99.999% (5N) |
|---|---|---|---|
| 結晶構造: | Fm-3mの立方体 | 単位セル定数: | a = 3.614 A |
| 溶解点 (oC): | 1,084.62 | 密度 (G/Cm3): | 8.96 |
| 硬さ: | 3 モース, 343-369 ビッカーズ | 表面のポーランド語: | 単面は標準で 双面は要求に応じ |
| 結晶の向き: | (100), (110), (111), +/- 0.5 度 | 表面の荒さ,Ra:: | ~10nm |
| ハイライト: | 20x20x0.5/1mm 銅基板 銅基板 シングルクリスタル Cu ウェーバー,Copper Substrate Single Crystal Cu Wafer |
||
製品の説明
銅基板 シングルクリスタル Cu ウェーファー 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
銅基板の抽象
私たちの銅基板とウエフルは,高純度銅 (99.99%) から作られ,単一結晶構造で,優れた電気および熱伝導性を提供しています.これらのウエフルは,<100>の立方方向で提供されています., <110>, <111> で,高性能電子機器と半導体製造のアプリケーションに最適です. 5×5×0.5mm,10×10×1mm,20×20×1mmの寸法で,私たちの銅基板は,様々な技術的なニーズを満たすためにカスタマイズすることができますこの単結晶の格子パラメータは3.607 Åで,高度なデバイス製造のための正確な構造的整合性を保証します.表面オプションには,片側磨き (SSP) と双面磨き (DSP) の仕上げが含まれます.様々な製造プロセスに柔軟性を与えます.
これらの銅晶体は,優れた伝導性とカスタマイズ可能な方向性により,マイクロエレクトロニクス,熱管理,および相互接続技術に特に適しています.小規模なコンポーネントや大きなシステム最先端の技術アプリケーションに必要な耐久性と性能を 提供しています

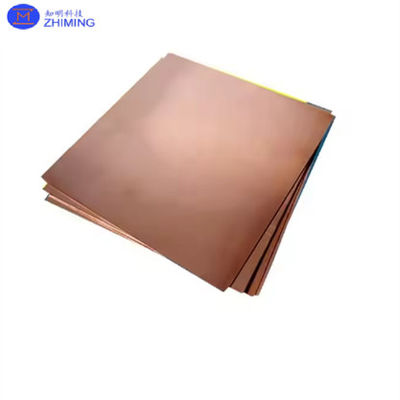

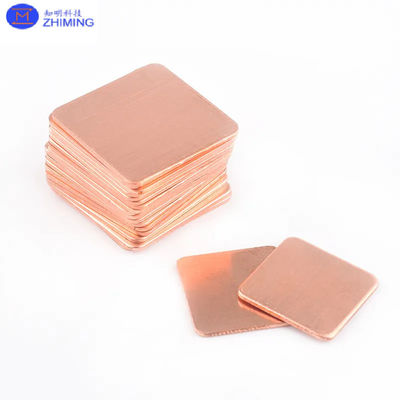

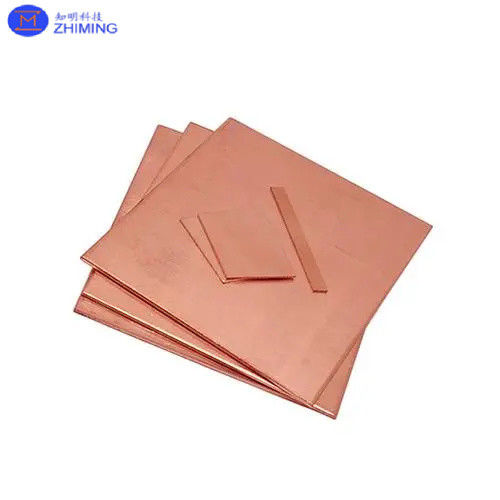

銅基板の写真
銅基板の特性
銅基板は,優れた電気および熱伝導性のために高く評価されており,電子機器および半導体産業で使用するのに理想的な材料となっています.純度99.99%,これらの基質は,微妙なアプリケーションで高い性能と信頼性を保証する最小不純度を持っています.低不純度含有は,電子機器の欠陥を減らすために重要です.寿命と効率を向上させる銅の内在的導電性により,より迅速かつ効率的なエネルギー転送が可能になり,これは回路,マイクロチップ,その他の高速電子部品にとって重要です.
<100>, <110>, <111> の方向性で利用可能なこれらの基板の単結晶構造は,均一性と機械的安定性を保証する.この結晶の精度は,基板が高度に詳細な3.607 Å の格子定数は,この構造的一貫性にもさらに貢献し,先進的なデバイス製造のための理想的なプラットフォームを提供します.
さらに,銅基板は,単面磨き (SSP) と双面磨き (DSP) の両方で利用可能であり,製造要件に応じて多様性があります.滑らか な 表面 で 磨き られ た 基板 は 微小 電子 装置 の 製造 の 間 に 散乱 を 軽減 し,粘着 を 改善 し ます.
高熱負荷に耐える能力と優れた伝導性があるため,銅基板は熱管理,電子接続,高性能電源装置.
| 銅単結晶基板の主なパラメータ | |
| 材料 | クー |
| CAS# | 7440-50-8 |
| 純度 | 99.999% (5N) |
| 結晶構造 | Fm-3mの立方体 |
| 単位セル定数 | a = 3.614 A |
| 溶解点 (oC) | 1,084.62 |
| 密度 (g/cm)3) | 8.96 |
| 硬さ | 3 モース, 343-369 ビッカーズ |
| 熱膨張 (x 10-6K-1) | 16.5 |
| 熱伝導性 (Wm)-1K-1) | 401 |
| サイズ | 5mm × 5mm × 1mm 厚さ 10mm × 10mm × 0.5mm 厚さ |
| 要求に応じて他のサイズも用意されています | |
| 表面磨き | 単面は標準で 双面は要求に応じ |
| 結晶の向き | (100), (110), (111), +/- 0.5 度 |
| 表面の荒さ,Ra: | ~10nm |
| パッケージ | 100級に封印された 清潔な袋 1000級の清潔部屋に詰め込まれ |
銅基板の用途
銅基板は,優れた電気伝導性,熱伝導性,機械的強度により,様々な産業で広く使用されています.銅基板 の 主要 な 用途:
1.エレクトロニクスと半導体
- 印刷回路板 (PCB):銅は,高伝導性があるため,PCBで電気接続に使用される.銅基板は,電子部品間の電気信号の効率的な送信を可能にします.
- 高功率装置:効率的な熱管理が不可欠である パワー電子や集積回路において,銅基板は不可欠です.これらの基板は熱を散らすのに役立ちます装置の過熱を防止し,使用期間を延長する.
- LED照明:銅基板は高性能LEDパッケージで使用される.それはLEDの明るさを維持し,使用寿命を延長するために不可欠な高熱を効率的に管理するためである.
2.熱管理
- 熱吸収器と冷却モジュール:銅基板は,CPUやGPUなどの電子機器を冷却するために熱シンクで使用される.銅の高熱伝導性は,熱を迅速に散布することを可能にします.装置の性能と信頼性を向上させる.
- パワーモジュール:MOSFET や IGBT などの電源半導体では,高性能操作中に発生する熱を散らすための基材として銅基板が機能します.
3.再生可能エネルギー
- 光伏 (太陽光) セル:銅基板は薄膜太陽電池で使用される. 薄膜太陽電池は優れた電気伝導性を有し,太陽電池によって発生する熱を効率的に散布し,エネルギー効率を向上させる.
- 燃料電池:固体酸化燃料電池 (SOFC) には,高温に対応し,燃料電池システムの全体的なエネルギー効率に寄与する能力があるため,銅基板が使用されます.
4.電気通信
- RF/マイクロ波装置:銅基板は高周波RFおよびマイクロ波部品のパッケージ化に使用され,電気性能と熱管理の両方が重要です.
- 5Gとワイヤレスネットワーク:5G技術の時代では,アンテナや通信機器で銅基板が使用され,信号の完整性や高周波アプリケーションでの効果的熱散を図っています.
5.自動車・航空宇宙
- 電気自動車 (EV):電気自動車のバッテリー管理システムにおいて,銅基板は極めて重要であり,電源モジュールの効率的な電源供給と熱管理を保証します.
- 航空宇宙電子:航空宇宙アプリケーションでは,銅基板は耐久性,高熱性能,極端な条件への耐性のために航空電子やセンサーで使用されています.
6.医療機器
- 医療イメージング機器:銅基板は,MRIやCTスキャナーなどの高性能医療機器で使用され,信頼性の高い動作には熱散と電導性が不可欠です.
- 携帯医療機器:銅基板は,医療機器の電子回路を小型化し,効率と熱性能を維持する役割を果たします.
7.高温 の 用途
- 電源トランジスタとダイオード:銅基板は高温環境でよく使われます.例えば電源電子機器,重要なコンポーネントから熱を遠ざける能力が電源システムの信頼性を向上させる場合.
銅 の 卓越 し た 熱 特性 や 電気 特性 に よっ て,高 効率 の エネルギー 転送 や 効率 的 な 熱 管理 を 要求 する 応用 に は 必要 な もの に なり ます.この特性により,現代技術や高性能システムに広く使用されています.
Q&A
銅材とは?
銅 (Cu),化学元素周期表の11組 (Ib) の赤色で非常に柔らかい金属で,電力と熱の異常な良い導体である.銅は自然界で自由金属状態で見られる.このネイティブの銅は最初に使用されました.
