詳細情報 |
|||
| 直径: | 200mm±0.2mm | 成長方法: | Czochralski (CZ) |
|---|---|---|---|
| 身をかがめる: | ≤30μm | ワープ: | ≤30μm |
| 総厚さ変化 (TTV): | ≤5μm | 微粒子: | ≤50@≥0.16μm |
| 酸素濃度: | ≤18ppma | ||
| ハイライト: | Pのタイプ シリコンの薄片,Nのタイプ シリコンの薄片,8インチ シリコン・ウエファー |
||
製品の説明

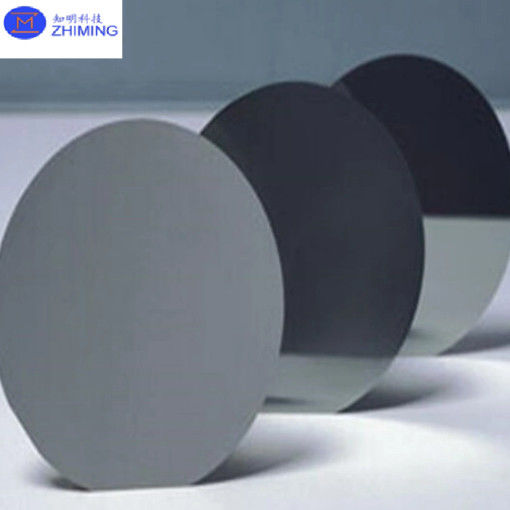

シリコン・ウェーバー シリコン・ウェーバー 8インチ N型 P型<111><100><110> SSP DSPプライムグレード ダミーグレード
製品概要: 8インチプライムグレードシリコンウェーファー
半導体産業の骨組みであり,統合回路,マイクロチップ,および様々な電子部品の基本的な基板として機能しています.8インチ (200mm) プライムグレードのシリコン・ウェーファー高性能アプリケーションの厳格な要件を満たすために設計されたプレミアム製品ですCzochralski (CZ) 結晶増殖技術質と一貫性が優れている.<100>片面から磨いた表面 (SSP) または双面から磨いた表面 (DSP) とP型ドーピング半導体材料として 最先端技術で使用するのに最適です
1.材料と製造
1.1 単結晶シリコン
8インチのウエファーは超高純度単結晶シリコンで作られています.結晶構造の優れた均一性と最小限の格子欠陥を保証するこのプロセスは,高精度電子アプリケーションにおけるウエファの信頼性を保証します.
1.2 最高級の品質
プライムグレードのシリコンウエファは 半導体産業で最も高い品質基準を表していますこれらのウエフルは厳格な試験と厳格な品質管理を経て,重要な製造プロセスに適していることを保証しますプライムグレードのウエフルの特徴は:
- 微粒子の汚染が非常に低い
- 表面が平らで 荒さも最小限です
- 高抵抗性 均一性 欠陥制御
2.基本規格
| パラメータ | 仕様 |
|---|---|
| 直径 | 8インチ (200mm) |
| 材料 | 単結晶シリコン |
| クリスタル 成長 方法 | Czochralski (CZ) |
| 結晶の方向性 | <100> |
| タイプ/ドーパント | P型/ボロン |
| 表面塗装 | 片面から磨いた (SSP) または双面から磨いた (DSP) |
| 耐性 | アプリケーションのニーズに基づいてカスタマイズできる |
| 厚さ | 標準: 725 μm ± 25 μm |
| 平らさ (TTV) | ≤ 5 μm |
| ボーク/ワップ | ≤ 30 μm |
| 表面の荒さ (Ra) | SSP: < 0.5 nm; DSP: < 0.3 nm |
| パッケージ | 清掃室のパッケージ クラス100 カセットあたり25個 |
3.結晶の向き: <100>
<100> 結晶向きは,同対性エッチング特性と均質な機械特性により,半導体産業で最も一般的に使用される方向の一つである.この方向性により,化学エッチングなどのプロセス中に一貫した性能を提供することができます.イオン植入と酸化
4.P型シリコンとボロンドーパント
P型指定は,ウエーファーがボール,グループIIIの元素で,ほとんどの電荷キャリアとして"穴"を生成する.このドーピングタイプは,ダイオード,双極結合トランジスタ (BJT) を含む多数の半導体装置に好ましい.補完的な金属酸化半導体 (CMOS) テクノロジー.
P型ドーピングの主な利点は以下の通りです
- 幅広い温度下での安定した電気性能
- 標準的な半導体製造プロセスとの高度な互換性

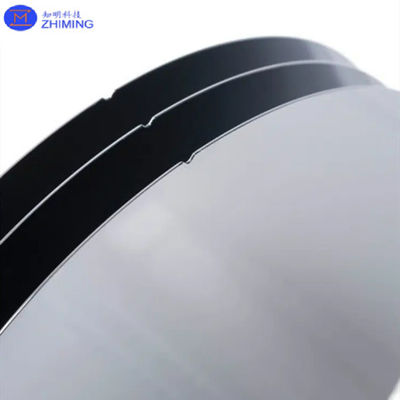

5.表面塗装:SSPとDSP
5.1 片面から磨き (SSP)
- 1つの表面のみに高度の滑らかさと平らさを要求するアプリケーションに使用されます.
- 磨きされていない面は自然な質感を保ち,特定の取り扱いや粘着の必要性のために役立ちます.
- 一般的にMEMS,センサー,テストウエファーで使用される.
5.2 双面磨き (DSP)
- 片面の両面は滑らかな表面と低粗さ (Ra < 0.3 nm) を得るために磨く.
- 高精度な処理には不可欠です 例えばリトグラフィや薄膜堆積などです
- 製造過程で最小限のストレスを確保し 高度なマイクロ電子機器に適しています
6.熱性及び機械性
8インチのウエファーは,半導体製造で一般的に見られる高温プロセスにおいて極めて重要な優れた熱および機械特性を示しています.
- 高熱安定性低熱膨張係数は,焼却や急速な熱処理中に寸法安定性を保証します.
- メカニカル強度:高品質のCZ栽培のシリコンは 処理と製造中に 物理的なストレスに耐える
7.申請
8インチプライムグレードシリコン・ウェーファーは汎用性があり,半導体および電子産業の幅広いアプリケーションに対応しています.
7.1 半導体装置
- CMOS技術:プロセッサやメモリデバイスを含むほとんどの集積回路の基礎材料を構成する.
- 電源装置:安定した電気特性により,電源トランジスタ,ダイオード,IGBTの製造に最適です.
7.2 MEMS (マイクロ・電気機械システム)
精密な表面仕上げと結晶の向きにより このウエファーは加速計や陀螺鏡や圧力センサーなどの MEMS デバイスに最適です
7.3 光子と光電子
ワファーは光センサー,LED,太陽光電池などの光学用途に使用されている.
7.4 研究開発とプロトタイプ作成
高品質の表面と電気特性により,研究機関やプロトタイプ開発に最適です.
8.梱包 と 処理
クリーンルームの厳格な条件で梱包されます
- クラス100 環境:包装中に最小限の粒子の汚染を保証します

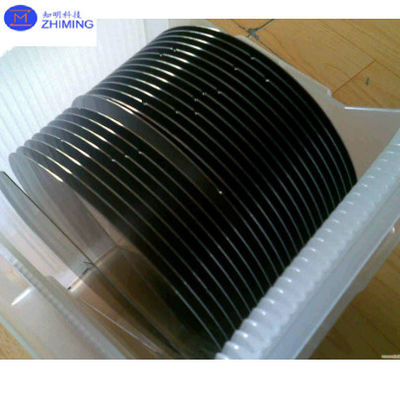

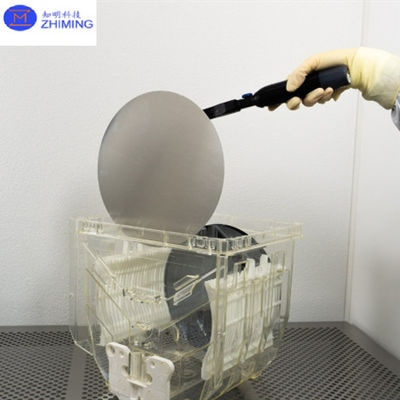

- 安全なパッケージ:片皿はカセットに (25片ずつ) 詰め込まれ,輸送中に酸化や汚染を防ぐため窒素が注入された袋に封印されます.
9.8 インチ プライム グレード シリコン ウェーバー の 利点
9.1 卓越した品質
プレミアムグレードの分類は 卓越した平らさ,表面の滑らかさ,最小の欠陥密度を保証します
9.2 業界標準との互換性
これらのウエフは,SEMI M1などの国際規格に準拠しており,グローバル製造プロセスとの互換性を確保しています.
9.3 費用対効果の高い製造
8インチのサイズで,手頃な価格と生産量とのバランスを保ち,長年にわたり業界標準となっています.
9.4 多用性
SSPとDSPのオプションの利用は,ワッフルが様々な用途に合わせられるようにします.
10.カスタマイズオプション
特定の顧客のニーズを満たすために,8インチのプライムグレードシリコンウエファは以下の方法でカスタマイズできます.
- 抵抗範囲:異なる装置やプロセスの要求に応じた調整可能.
- 厚さの変数:特殊な用途のために特別な厚さを製造することができます.
- オキシード層:必要に応じて熱性または化学性オキシド層を追加できます.
11.結論
8インチプライムグレードのシリコン・ウェーファーは シリコン・ウェーファー技術の頂点であり 卓越した品質,性能,そして多用途性を提供しています現代の半導体装置の製造に不可欠です.次の世代のプロセッサ,MEMSデバイス,または最先端の光学を 設計しているにせよ,このウエファーは 成功に必要な信頼性と精度を保証します.
SSPとDSPの両方のオプションを提供し,抵抗力と厚さをカスタマイズする柔軟性により,これらのウエファは半導体産業の変化する要求に応える準備ができています.高技術製造と研究におけるそれらの広範な応用は,世界的な電子機器サプライチェーンにおける重要な要素としての地位を固める.
