詳細情報 |
|||
材料: | サファイアアル2O3結晶 | 直径: | 50.8 ± 0.3 mm |
---|---|---|---|
成長方法: | Czochralski (CZ) | 厚さ: | 330 ± 25um; 350± 25um;または個別化 |
荒さ: | Ra ≤ 0.2nm | TTV: | ≤ 10um |
硬さ: | モーススケールで9 | 電気: | 電気隔熱 |
ハイライト: | LED半導体 サファイアインゴット,モノクリスタルサファイアインゴット,99.999% AL2O3 サファイアインゴット |
製品の説明
サファイアインゴット 99.999%アール2オー3モノクリスタルKYメソッド LED半導体
1抽象的な
わたしたち の サファイア 材質99.999% アール2オー3 モノクリスタル製造されたKY (Kyropoulos) 方法, は高品質の基板特別にLED半導体アプリケーションのために設計された.優れた光学性能透明性特別硬さ素晴らしい熱安定性電子機器や光子装置の理想的な選択です
2製品と会社の説明
2.1 製品説明:
このサファイア単結晶は99.999%純アルミニウム酸化物 (Al)2オー3)汚れや欠陥を最小限に保つ.KY 方法増殖により,より大きな結晶サイズと均質性が向上し,高性能アプリケーションに適しています.サファイアリングットは,通常,さらなる加工のための原材料として使用されます.このサファイルの棒とサファイルの棒は均質な形をしています通常は円筒状である.最も多くのサファイア結晶はA軸で成長し,LED市場で最も広く使用されるサファイア基板はC平面 (0001) である.したがって,結晶の側面からc-平面のサファイアリングを掘り出す必要がありますプロフェッショナルなサファイア・インゴットメーカーとして,ZMSHは,さらに加工と磨きのために,砂面を塗ったサファイア・棒とインゴットを供給しています.高級のキロポロス製の玉から作られています2インチから8インチのサファイア棒とインゴットを 任意の方向性とカスタム仕様で供給します
材料の特徴:
- 色: 通常,色のないもの,または少し青いもの,成長条件によって異なります.
- 硬さ: モーススケールで9で 優れた摩擦耐性を有します
- 透明性: 波長の広い範囲で高い光学透明性
- 熱伝導性: 優れた熱特性により効率的な散熱が可能.
2.2 会社の説明:
私たちの会社 (ZMSH)半導体分野で働いています10年以上,プロフェッショナル工場と販売チーム. 私たちはカスタマイズされた製品で豊富な経験を持っています. 我々はまた,カスタマイズされたデザインを承担し,OEMすることができます.価格と品質の両方を考慮して最高の選択になります.私たちに連絡してください!
3申請について
私たちのサファイアは,様々な用途で広く使用されています:
- LED製造: 青と紫外線LEDの基板として機能し,光の出力効率を向上させる.
- 光学装置: 高透明性と硬さのためにレンズ,窓,および他の光学部品に使用されます.
- 半導体装置: 高温・高電力電子機器に最適で,信頼性の高い性能を提供します.
- レーザー技術: 固体レーザーで使用される 優れた熱性および光学性のために.

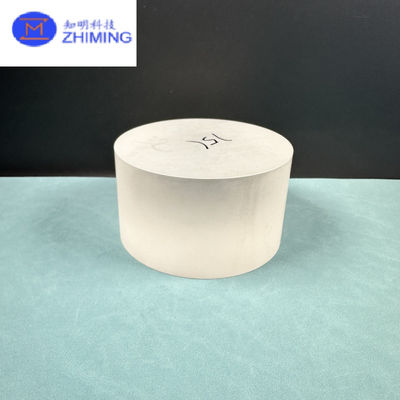

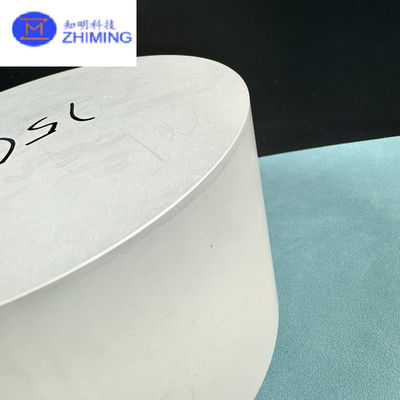

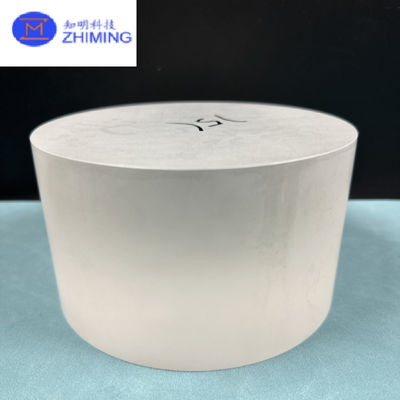

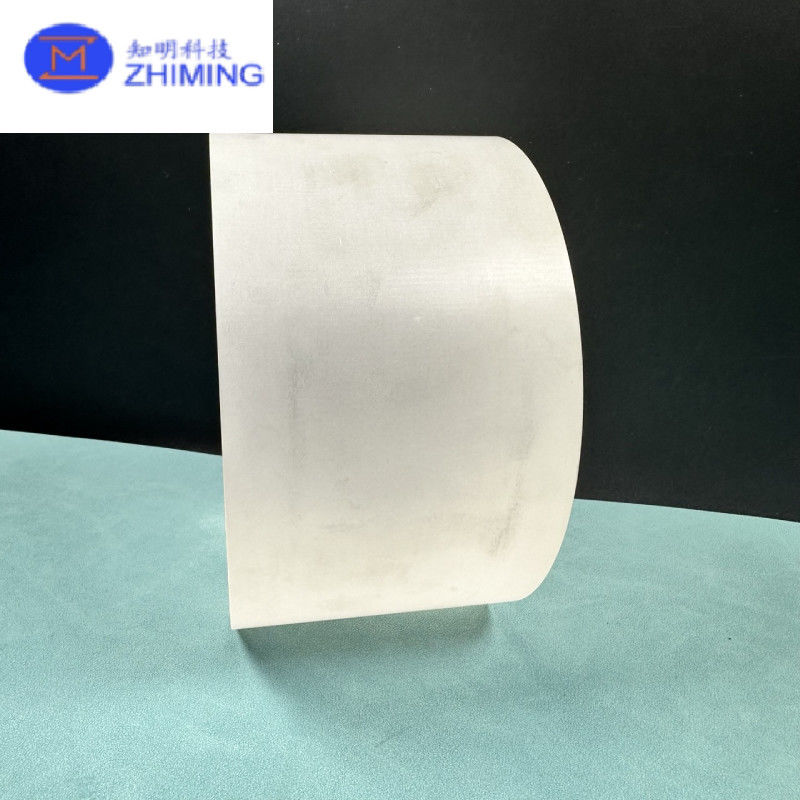

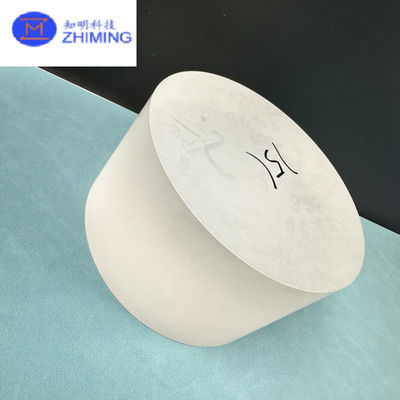

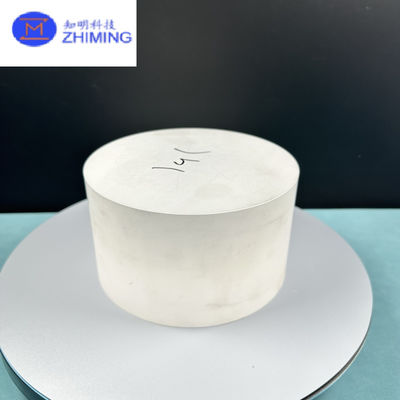

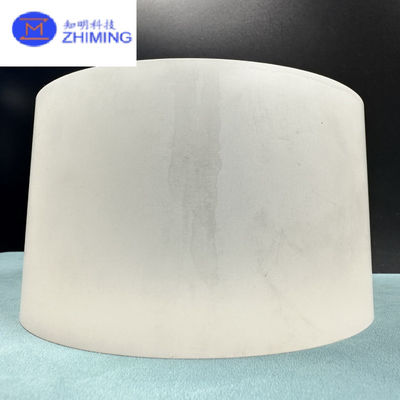

4製品表示 - ZMSH
5よくある質問
5.1Q: サファイア リングト は 何 に 用い られ ます か
A: その通りサファイアリングトは主に電子機器,光電子機器,高電力レーザーシステムを含む様々な用途のための合成サファイア基板の生産に使用されます.時計の結晶の製造にも使われていますスマートフォンやその他の電子機器は 特殊な硬さや摩擦耐性があるため
5.2Q:LEDにサファイアを使う利点は何ですか?
A: その通りサファイア基板は高熱伝導性,優れた光伝達性,機械的な耐久性を有し,LEDデバイスの性能と長寿に不可欠です.
5.3Q: サファイアウエフルをどのように保管し,扱うか?
A: その通りサファイア ワッフル を 清潔 で 乾燥 し た 環境 で 保管 し,化学物質 や 磨き 材料 に 接触 する こと を 避ける こと が 推奨 さ れ ます.表面 を 掻く こと を 防ぐ ため に 注意深く 扱っ て ください.
