詳細情報 |
|||
| 材料: | インジウムのヒ化物（InAs） | バンドギャップ: | 0.354 eV (300 K の直射帯域間隔) |
|---|---|---|---|
| 電子移動性: | >40,000cm2/V·s (300K),高速電子機器を可能にする | 効果質量: | 電子の有効質量: ~0.023 m0 (自由電子質量) |
| 一定したに格子をつけなさい: | 6.058 Å, GaSb や InGaAs などの材料とうまくマッチしている | 熱伝導性: | 300 K で ~0.27 W/cm·K |
| 固有キャリア濃度: | 300 K で ~1.5 × 1016 cm−3 | 屈折指数: | ~3.51 (波長10 μmで) |
| ハイライト: | 5インチ INAs 基板,6インチ INAs 基板,4インチ INAs 基板 |
||
製品の説明

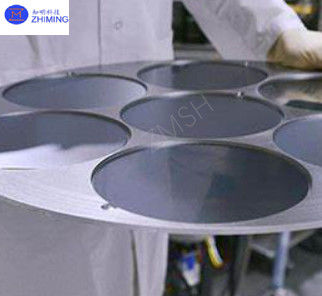

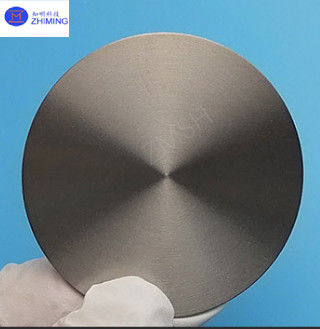

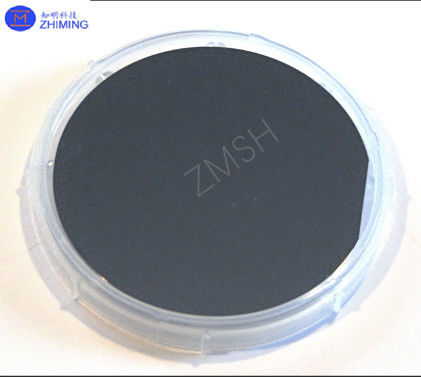

INAs サブストラット 2インチ 3インチ 4インチ 5インチ 6インチ Un/S/Znタイプ N/P DSP/SSP
インディウムアルセニード (InAs) の基板の抽出物
インディアムアルセニード (InAs) の基体は,電気と光学特性のユニークな組み合わせのおかげで,先進的な半導体技術の開発において不可欠です.III-V化合物半導体としてInAsは,室温では0.36 eVの狭い帯域で特に評価されており,赤外線スペクトルで効果的に動作することができます.これはインアスを赤外線光検出器のための理想的な材料にしますさらに,その高い電子移動性は高速な電荷輸送を可能にします.通信システムや高周波アプリケーションで使用されるトランジスタや集積回路などの高速電子機器にとって不可欠です.
さらに,InAsは,量子技術の新興分野において重要な役割を果たしています.その特性により,量子ドットや他のナノ構造の製造が可能になります.量子装置の開発に不可欠です量子コンピューティングと量子通信システムのためのクビットを含む. InAsをInPやGaAsなどの他の材料と統合する能力は,その汎用性をさらに高めます.レーザーダイオードや光発光ダイオードなどの光電子機器のための高度なヘテロ構造の作成につながります.
InAs 基板の特性
1狭いバンドギャップ
InAsは室温では直射帯域隙が0.354 eVで,長波長赤外線 (LWIR) 検出に優れた材料として位置づけられている.狭い帯域の隙間により 低エネルギー光子検出に 高度な感度があります熱画像とスペクトロスコピーの応用には不可欠です
2高電子移動性
InAs の特徴の一つは,室温では4万cm2/V•sを超える,電子の運動性が非常に高いことです.この高い移動性は,高速で低消費電力を消費する電子機器の開発を容易にする.,例えば高電子移動性トランジスタ (HEMT) やテラヘルツ振動器.
3低効果質量
InAs内の電子の低効果質量は,高いキャリア移動性と分散を減少させ,高周波アプリケーションと量子輸送研究に理想的になります.
4素晴らしい格子マッチング
InAs基板は,ガリウムアンチモニード (GaSb) やインディウムガリウムアルセニード (InGaAs) などの他のIII-V材料と良好な格子マッチングを示している.この互換性により,ヘテロ構造と多接点装置の製造が可能になります.先進的な光電子アプリケーションにとって極めて重要です.
5強い赤外線反応
InAsの強い赤外線スペクトルでの吸収と放出は,3-5μmと8-12μmスペクトル領域で動作するレーザーや検出器のような光子装置のための最適な材料となります.
| 資産 | 記述 |
|---|---|
| バンドギャップ | 0.354 eV (300 K の直射帯域間隔) |
| 電子移動性 | >40,000cm2/V·s (300K),高速電子機器を可能にする |
| 効果質量 | 電子の有効質量: ~0.023 m0 (自由電子質量) |
| 格子定数 | 6.058 Å, GaSb や InGaAs などの材料とうまくマッチしている |
| 熱伝導性 | 300 K で ~0.27 W/cm·K |
| 内在的キャリア濃度 | 300 K で ~1.5 × 1016 cm−3 |
| 屈折指数 | ~3.51 (波長10 μmで) |
| 赤外線反応 | 波長3−5μmと8−12μmの範囲に敏感 |
| 結晶構造 | 亜鉛ブレンド (顔中心立方体) |
| メカニカルプロパティ | 壊れやすく,加工中に注意深く処理する必要があります. |
| 熱膨張係数 | 300 K で ~4.6 × 10−6 /K |
| 溶融点 | ~942 °C |
INA基板の製造
1クリスタル成長
InAs基板は主にCzochralski (CZ) メソッドやVertical Gradient Freeze (VGF) メソッドなどの技術を用いて生産される.これらの方法により,最小限の欠陥で高品質の単結が確保されます..
-
チョクラルスキー 方法: この 過程 で,種 の 結晶 を インディウム と アーセン 酸 の 溶けた 混合物 に 浸し,種 を ゆっくり 引きずり,回転 し,結晶 が 層 に 層 に 成長 する よう に する.
-
垂直斜面の凍結: この技術では,溶融した材料を制御された熱傾斜で固め,少なめの逸脱を伴う均質な結晶構造が得られます.
2ウェーファー加工
晶体 が 成長 し た 後,精密 な 切削 ツール を 用い て 望ま れ た 厚さ の 片片 に 切っ て しまう.その後,片片 は 鏡 の よう な 表面 仕上げ を 得る ため に 磨き され,装置の製造に不可欠である表面の欠陥を取り除き,平らさを高めるために,化学機械磨き (CMP) がしばしば使用されます.
3品質管理
X線振動 (XRD),原子力顕微鏡 (AFM),ホール効果測定など,高度な特徴化技術が用いられ,構造,電気,基板の光学品質.
インアサブストラットの用途
1赤外線検出器
InAs基質は,特に熱画像と環境監視のために赤外線光検出器で広く使用されています.波長 の 赤外線 光 を 検知 する 能力 に よっ て,防衛 用 に 必要 な もの に なり ます天文学 産業検査
2量子装置
InAsは,低効果質量と高い電子移動性により,量子装置のための好ましい材料である. 量子コンピューティング,暗号学,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信,電子通信など.そして先端の光子回路.
3高速電子機器
InAsの高い電子移動性は,HEMTと異極結合双極トランジスタ (HBT) を含む高速トランジスタの開発を可能にします.ワイヤレス通信の応用には不可欠ですレーダーシステムや高周波増幅器
4オプト電子機器
InAs基板は赤外線レーザーと光発光二極管 (LED) の製造に使用される.これらの装置は光通信,リモートセンシング,医療診断に応用されている.
5テラヘルツ・テクノロジー
InAs?? の性質により,テラヘルツ放射源や検出器に適しています.テラヘルツ技術は,セキュリティスクリーニング,非破壊性検査,生物医学画像検査でますます使用されています.
Q&A
Q:InAs サブストレートの利点は?
A: その通り1高い感度: InAs ベースのデバイスは赤外線に優れた感度を示し,低照明条件では理想的です.
2汎用性:InAs基板は様々なIII-V材料と統合され,汎用的で高性能なデバイスの設計が可能になります.
3拡張性: 結晶増殖技術の進歩により,現代の半導体製造の要求を満たす,大きな直径のInAsウエフルの生産が可能になりました.
インディウムアルセニド (InAs) の基板に類似した製品
1ガリウムアルセニード (GaAs) の基板
- 主要な特性: 直接帯域隙 (1.42 eV),高い電子移動性 (~ 8,500 cm2/V·s),優れた熱伝導性 (~ 0.55 W/cm·K).
- 申請: 高周波電子機器,太陽電池,LEDやレーザーダイオードなどの光電子機器に広く使用されています.
- 利点: 確立された製造プロセスにより,多くの用途でコスト効率が良い.
2インディウム・フォスフィード (InP) 基板
- 主要な特性: 直接帯域ギャップ (1.34 eV),高い電子移動性 (~ 5,400 cm2/V·s),InGaAsとの優れた格子マッチング.
- 申請: 高速光子装置,光通信システム,量子カスケードレーザーには不可欠です
- 利点: 高熱伝導性があり,高電力用途に適しています.
#InAsSubstrate# タイトル:半導体基板
