詳細情報 |
|||
| Polytype: | 4H-SiC 6H-SiC | 直径: | 12インチ 300mm |
|---|---|---|---|
| 導電性: | N 型 / 半断熱 | ドーパント: | N2 (窒素) V (バナジウム) |
| オリエンテーション: | 軸 <0001> 軸 <0001> から 4° | 耐性: | 0.015~0.03オムセンチメートル (4H-N) |
| マイクロパイプ密度 (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 μm |
| ハイライト: | 4H-N シリコンカービッドのウエーファー,12インチ シリコンカービッドのウエーファー,300mm シリコン・カービッド・ウェーバー |
||
製品の説明
12インチのシリコン・カービッド・ウェーバー 300mm 750±25um 4H-N型方向性 100 生産研究級
12インチのシリコン・ウェーバーの抽象
この12インチシリコンカービッド (SiC) ワッフルは 半導体アプリケーションのために設計されています 300mm直径 750±25μm厚さ4H-SiCのポリタイプを持つ4H-N型結晶方向性堅固な特性により,高電力,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧高温電気自動車 (EV),電源電子機器,RF技術などのアプリケーションで使用されています.ウェファーの優れた構造的整合性と正確な仕様により,デバイス製造における高出力が確保されます.最先端の研究と産業用アプリケーションにおいて最適な性能を提供します.
12インチのシリコン・ウェーバーのデータ・チャート
| 1 2インチ シリコンカービッド (SiC) 基板仕様 | |||||
| グレード | ゼロMPD生産 グレード ((Z級) |
標準生産 グレード (Pグレード) |
ダミーグレード (D級) |
||
| 直径 | 3 0 0 mm | ||||
| 厚さ | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| ウェファーの方向性 | 軸外: 4H-Nでは <1120 >±0.5°, 4H-SIでは <0001> ±0.5° | ||||
| マイクロパイプ密度 | 4H-N | ≤0.4cm-2 | ≤4cm-2 | ≤25cm-2 | |
| 4H-SI | ≤5cm-2 | ≤10cm-2 | ≤25cm-2 | ||
| 耐性 | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| 主要的な平面方向性 | {10-10} ±5.0° | ||||
| 主要平面長さ | 4H-N | N/A | |||
| 4H-SI | ノッチ | ||||
| エッジ除外 | 3mm | ||||
| LTV/TTV/Bow/Warp | ≤5μm/≤15μm/≤35μm/≤55μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| 荒さ | ポーランド Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| 高強度の光によって縁が割れる 高強度光による六角板 高強度光による多型領域 視覚的な炭素含有 シリコン表面は高強度の光で 傷つく |
ない 累積面積 ≤0.05% ない 累積面積 ≤0.05% ない |
累積長 ≤ 20 mm,単一の長 ≤ 2 mm 累積面積 ≤0.1% 累積面積≤3% 累積面積 ≤3% 累積長 ≤1×ウエファー直径 |
|||
| 高強度光によるエッジチップ | 幅・深さ ≥0.2mm 許されない | 容量7個,それぞれ ≤1mm | |||
| (TSD)螺旋回路の外れ | ≤500cm-2 | N/A | |||
| (BPD)ベース平面の外転 | ≤1000cm-2 | N/A | |||
| Sイリコン表面高 濃度 の 光 に よっ て 汚染 さ れる | ない | ||||
| パッケージ | 複数のホイールカセットまたは単一のホイールコンテナ | ||||
| 注記: | |||||
| 1 欠陥制限は,縁の除外領域を除くすべてのウエフ表面に適用されます. 2 傷痕は Si 面のみで確認する. 3 逸脱データは KOH 刻印されたウエファーのみです. |
|||||

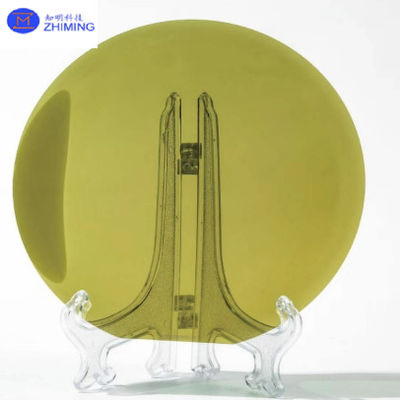

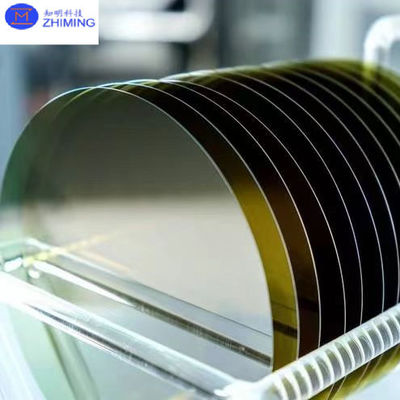

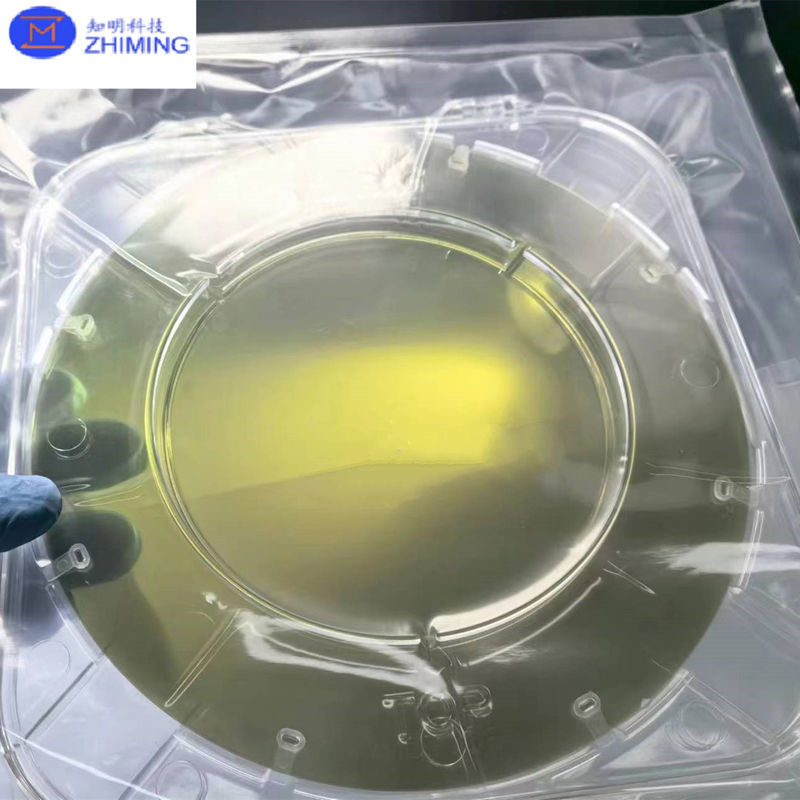

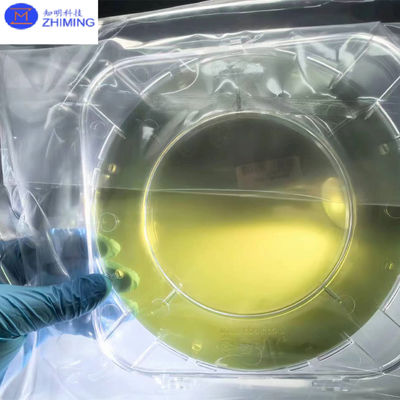

12インチのシリコン・ウェーバーの写真
12インチシリウム晶片の特性
1.SiCの物質特性:
- 幅広く: SiC は,従来のシリコン (Si) と比べて高電圧,温度,周波数で動作できるように,広い帯域 (~3.26 eV) を有します.
- 高熱伝導性: SiCの熱伝導性は,シリコンよりはるかに高い (約3.7 W/cm·K),熱散が重要な高電力用途に適しています.
- 高断熱電圧: SiC は,より高い電圧 (シリコンより10倍まで) を処理できるので,電源トランジスタや二極管などの電源電子機器に最適です.
- 高電子移動性: SiC の電子移動性は,従来のシリコンよりも高く,電子機器のより速い切り替え時間を促します.
2.メカニカルプロパティ
- 高硬さ: SiCは非常に硬い (モハ硬度9),耐磨性が高くなり,加工や加工も困難である.
- 硬直性: 高いヤングモジュールを有し,シリコンよりも硬くて耐久性があり,デバイスでの耐久性を高めます.
- 脆さ: SiCはシリコンよりも脆いので,ワッフル加工やデバイス製造の際に考慮することが重要です.
12インチSiCウエフルの用途
12インチSiCウエファは主に,パワーMOSFET,ダイオード,IGBTを含む高性能電力電子機器で使用され,電気自動車,再生可能エネルギーそして産業用電源システムSiCの高熱伝導性,広い帯域間隔,高温に耐える能力により,自動車用電子機器,電源インバーターそして高功率エネルギーシステム薬剤の使用高周波RF装置そしてマイクロ波通信システム通信,航空宇宙,軍事用レーダーシステムにも不可欠です
さらに,SiCウエーファーもLEDと光電子機器材料として使用する青とUVLED材料の耐久性により,厳しい環境でも使用できます.高温センサー,医療機器そして衛星電源システム成長する役割を担っていますスマートグリッド,エネルギー貯蔵そして電力配給SiCは,幅広いアプリケーションで効率,信頼性,性能を向上させるのに役立ちます.
12インチのシリコン・ウェーバーのQ&A
1.12インチのシリコンパックとは?
答え: 12インチSiCウエファーとは,半導体産業で主に使用される,直径12インチのシリコンカービッド (SiC) 基板で,特に高電力,高温,高周波アプリケーションSiC材料は,優れた電気,熱,機械特性により,電力電子,自動車電子,エネルギー変換装置に広く使用されています.
2.12インチのシリコン・ウェーファーの利点は?
答え: 12インチのシリコン・ウェーファーの利点には,以下が含まれます:
- 高温安定性: SiCは600°C以上の温度で動作し,従来のシリコン材料よりも高い温度での性能が優れている.
- 高電力処理: SiCは高電圧と電流に耐えるため,電気自動車のバッテリー管理や産業用電源などの高電力用途に適しています.
- 高熱伝導性: SiC は,シリコンと比較してかなり高い熱伝導性を有し,熱をより良く散布し,デバイスの信頼性と効率を向上させます.
