ブランド名: | ZMSH |
型番: | サファイアのウエファー |
MOQ: | 25 |
支払条件: | T/T |
12インチSiCウェーハ 300mm炭化ケイ素ウェーハ 導電性ダミーグレード N型 研究グレード
概要
炭化ケイ素(SiC)は、第三世代の広帯域ギャップ半導体材料として、高い絶縁破壊電界強度(>30 MV/cm)、優れた熱伝導率(>1,500 W/m·K)、高い電子移動度などの優れた特性を提供します。これらの特性により、SiCは5G、電気自動車(EV)、再生可能エネルギーなどの高度なアプリケーションに不可欠です。業界が大量生産に移行するにつれて、12インチSiCウェーハ(別名300mm SiCウェーハ)の採用は、出力の拡大とコスト削減において重要な役割を果たします。大口径SiCウェーハへの移行は、デバイスの歩留まりと性能の向上をサポートするだけでなく、15%~20%の年間コスト削減(Yoleデータによる)を可能にし、SiCベースのソリューションの商業化を加速させます。
主な利点における重要な課題に対処します:
当社ZMSHは、10年以上にわたり半導体業界で活躍しており、専門的な工場専門家と営業担当者のチームを擁しています。当社は、サファイアウェーハおよびSiCウェーハソリューション(12インチSiCウェーハおよび300mm SiCウェーハを含む)をカスタマイズして、ハイテク分野の多様な顧客ニーズに対応することに特化しています。カスタマイズされた設計やOEMサービスなど、ZMSHは、競争力のある価格と信頼性の高い性能を備えた高品質SiCウェーハ製品を提供することができます。当社は、あらゆる段階でお客様の満足を確保することに尽力しており、詳細情報やお客様の具体的な要件についてご相談いただくために、お気軽にお問い合わせください。
シリコン ウェーハ技術パラメータ
パラメータ | 仕様 |
---|---|
ポリタイプ
|
4H SiC |
導電型
|
N |
直径
|
300.00 ± 0.5 mm
|
厚さ |
700 ± 50 µm
|
結晶表面方位軸
|
4.0° toward <11-20> ± 0.5°
|
ノッチ深さ
|
1~1.25mm
|
ノッチ方向
|
<1-100> ± 5°
|
Si面
|
CMP研磨
|
C面
|
CMP研磨
|
SiCウェーハの用途
1. 電気自動車
12インチSiCベースのパワーデバイスは、EV設計におけるシリコンの主な制限事項における重要な課題に対処します:
2. 再生可能エネルギー
300 mm SiC技術は、太陽光および風力エネルギーにおける重要な課題に対処します:
3. 5Gおよび電気通信
300mm SiCは、5Gネットワーク展開における重要な課題に対処します:
4. 産業および家電製品
SiCは、多様な分野でイノベーションを推進しています:

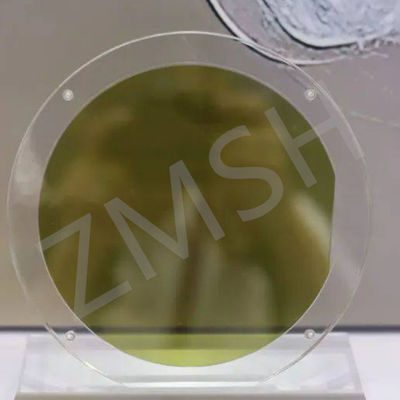

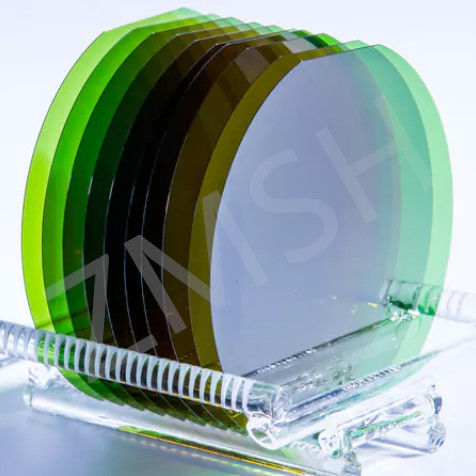

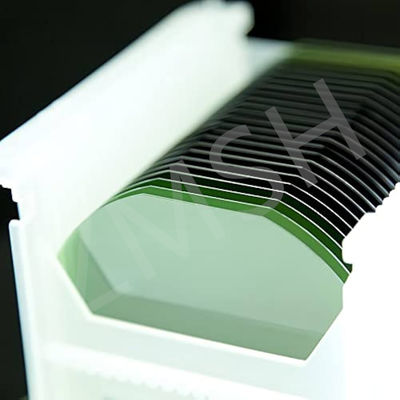

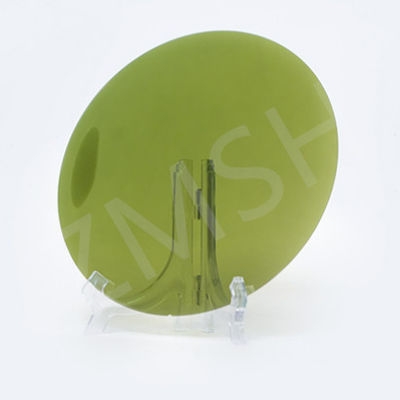

製品ディスプレイ - ZMSH
Q:12インチSiCは、長期的な信頼性においてシリコンと比較してどうですか?
A:12インチ SiCの高温安定性と耐放射線性により、過酷な環境(例:EV、航空宇宙)での耐久性が向上します。当社は、AEC-Q101認証と加速エージングテストにより、お客様をサポートし、厳しい信頼性基準への準拠を保証します。
Q:今日、SiC技術を採用する上での主な課題は何ですか?
A: SiCは優れた性能を提供しますが、コストと成熟度は大量採用の障壁として残っています。しかし、業界の動向は、15%~20%の早期コスト削減(Yoleデータ)と自動車メーカーや再生可能エネルギーからの需要の高まりが採用を加速させていることを示しています。当社のソリューションは、規模生産と実証済みの信頼性検証を通じて、これらの課題に対処します。
Q:SiCは、既存のシリコンベースのシステムと統合できますか?
A:はい!SiCデバイスは、互換性のあるパッケージング(例:TO-247)とピン構成を使用しており、シームレスなアップグレードを可能にします。ただし、SiCの高周波の利点を最大限に活用するには、最適化されたゲートドライブ設計が必要です。
