抽象

シリコンカービッド (SiC) は,第3世代の広帯状半導体で,EV,5G,再生可能エネルギーを含む高温,高周波,高電力市場を支配しています.わかったシリコン粉末SiCについて超純粋なシリコン源で SiC結晶の成長と装置の製造のために設計されています.プラズマ支援CVD技術提供する:

• 超高純度:金属不純度 ≤1ppm,酸素 ≤5ppm (ISO 10664-1規格を満たす)
• 収縮可能な粒子の大きさ:D50範囲 0.1~5 μm 狭い分布 (PDI <0.3)
• 優れた反応性:球状の粒子は化学的活動を強化し,SiCの成長率を15~20%増加させる.
• 環境準拠: RoHS 2.0/REACH 認証,無毒,残留リスクゼロ


従来の金属製のシリコン粉末とは異なり 私たちの製品では ナノスケール分散とプラズマ浄化を使用して 欠陥密度を減らすことで 8インチ以上の SiCウエフルの効率的な生産が可能になります.

会社紹介

半導体産業の主要なプレイヤーです 半導体産業は10年以上工場の専門家と販売スタッフのプロフェッショナルなチームを誇っています.客の様々なニーズを満たすため,デザインとOEMの両方を提供しますZMSHでは,価格と品質の両方で優れている製品を提供することにコミットし,あらゆる段階で顧客満足を保証します.詳細の情報や 具体的な要求について お問い合わせください.

シリコン粉 テクニカルパラメータ

SiC粉末 応用

1シリコン・クリスタル成長わかった

• わかったプロセス: PVT (蒸気輸送) /LPE (液体相エピタキシ)
• わかった役割:高純度Si源は,炭素前体 (C2H2/CH4) と>2000°Cで反応してSiC核を形成する.
• わかった利益:低酸素含有は粒の境界欠陥を最小限に抑え,均質な粒子の大きさは成長率を15~20%向上させる.

わかった2MOCVD エピタキシアル堆積わかった

• わかったプロセス:金属有機CVD (MOCVD)
• わかった役割: n型/p型 SiC 層のドーピング源
• わかった利益: 超純質素材は,上軸層の汚染を防止し,電子トラップ密度 <1014cm−3を達成する.

わかった3CMP ポーリングわかった

• わかったプロセス: 化学 機械 平面化
• わかった役割: SiC基板と反応し,表面を滑らかにするために溶けるSiO2を形成する.
• わかった利益: 球状の粒子は擦り傷のリスクを軽減し,磨き速度はアルミナスラーリと比較して3倍増加します.

わかった4再生可能エネルギーと太陽光発電わかった

• わかった申請: ペロビスキット太陽電池の層輸送孔,固体状態の電解質添加物
• わかった利益: 高SSAは材料の分散を高め,インターフェイス抵抗を軽減します.

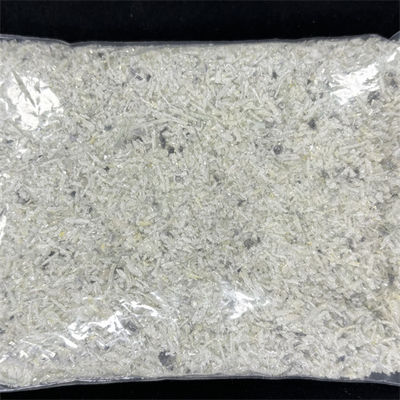

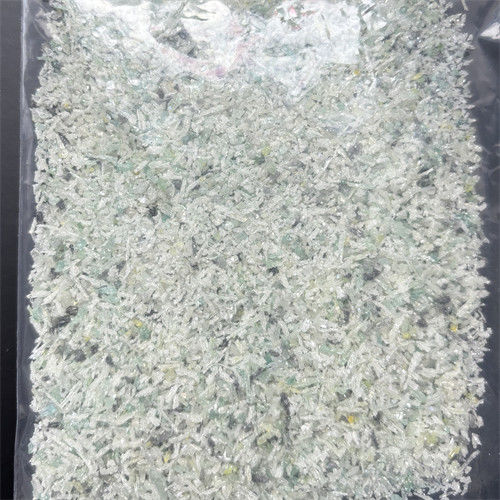

製品表示 - ZMSH

SiC粉末FAQ について

Q: シリコンの純度が SiC装置の性能に どう影響するのか?

A: その通り汚れ (例えば,Al,Na) は,キャリア再結合を増加させ,深層レベルの欠陥を生む.我々のシリコン粉末 (<0.5ppm金属) は,6インチSiC MOSFETのRDS(on) を10~15%減少させる.
