詳細情報 |
|||
| 材料: | オプティカルグレードのLiNbO3ワッフル | キュリー温度: | 1142±2.0°C |
|---|---|---|---|
| 切断角: | X/Y/Z など | 直径/サイズ: | 2/3"/4"/6"/8" |
| TTV: | < 3μm | パッケージ: | 箱あたり25個 |
| ハイライト: | 高周波 LiNbO3 クリスタルインゴット,SAW LiNbO3 クリスタルインゴット,高周波 SAW LiNbO3 クリスタルインゴット |
||
製品の説明

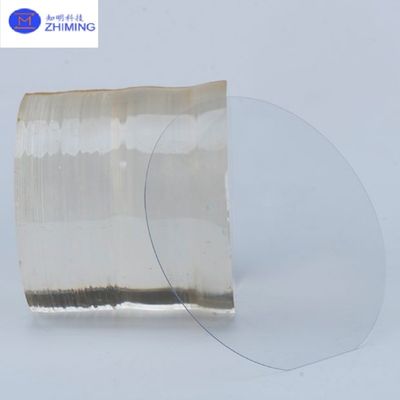

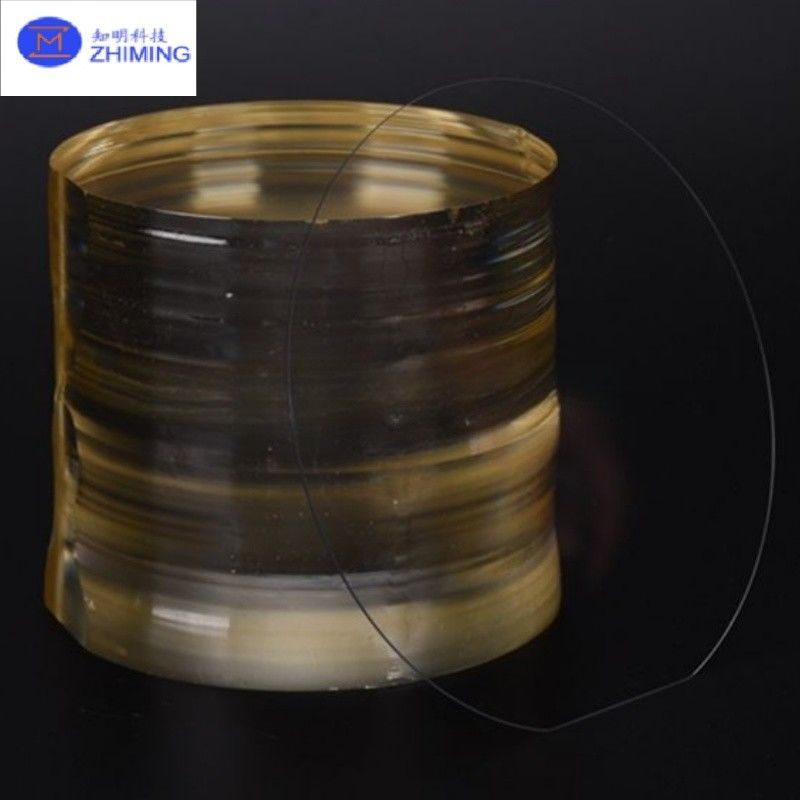

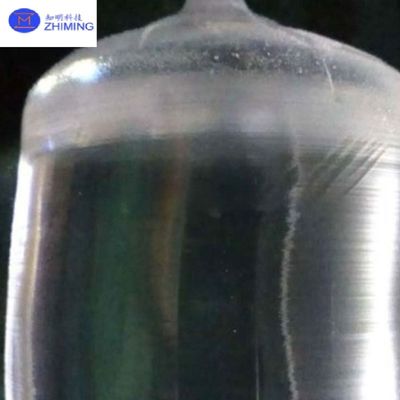

リチウムニオバート (LiNbO3) クリスタル EO/PO コンポーネント 通信防衛 高周波 SAW
紹介する
リチウムニオバート (LN) は,優れた電気光学,非線形,ピエゾ電気特性を持つ鉄電物質である.
リチウムニオバート結晶は,光波導体,携帯電話,ピエゾ電気センサー,光学調節器,および他の様々な線形および非線形光学アプリケーションのための不可欠な材料です.
リチウムニオバート (LN) の主要用途は,通信機器のための表面音波 (SAW) 装置である.
音声およびデータ通信では,音声と干渉を防止するために, SAWフィルターや SAWデュプレクサーなどの SAWデバイスが通信機器にフィルターとしてインストールされます.リチウムニオバート (LN) 結晶は,光学用途にも利用されています..
リチウムニオバート (LiNbO3) は,様々な用途に適した ferroelectric材料です.その多用性は,内在的な材料の優れた電光,非線形,そしてピエゾ電気特性LNの大きな電光係数を活用するアプリケーションには赤外線光学調節とQスイッチが含まれます.
LiNbO3の大きな非線形d係数を利用するアプリケーションには,調節可能な赤外線波長を生成するための光学パラメータ振動,差周波混合,そして第2和音生成.
そのピエゾ電気特性を利用するアプリケーションには,超音波変換器とSAW装置が含まれます.
仕様
| 材料 | 光学グレードLiNbO3ウエフ | |
| キュリー温度 | 1142±2.0°C | |
| 切断角 | X/Y/Z など | |
| 直径/サイズ | 2/3"/4"/6"/8" | |
| トール (±) | <0.20mm | |
| 厚さ | 0.1~0.5mm以上 | |
| 主要フラット | 16mm/22mm /32mm | |
| TTV | < 3μm | |
| 身をかがめる | -30歳 | |
| ワープ | <40μm | |
| オリエンテーション フラット | すべて利用可能 | |
| 表面タイプ | 片面から磨いた/二面から磨いた | |
| 滑らかな面 Ra | <0.5nm | |
| S/D | 20/10 | |
| エッジ基準 | R=0.2mm または Bullnose | |
| オプティカルドーピング | 光学級のLN<ウエフルのためのFe/Zn/MgOなど | |
| ウェーフ表面基準 | 屈折率 | No=2.2878/Ne=2.2033 @632nm波長 |
| 汚染 | ない | |
| 粒子 ¢>0.3 μm | <= 30 | |
| スクラッチ, チッピング | ない | |
| 欠陥 | 刃の裂け目,傷,シール痕,汚れがない | |
| パッケージ | Qty/ウーファーボックス | 箱あたり25個 |
資産
わかった熱特性
リチウムニオバート (LiNbO3) の結晶は熱の観点から,優れた安定性を示し,高いキュリー温度 (~1142°C) を有します.つまり,高温でもピエゾ電気特性を保持します.この熱安定性は高温条件下で信頼性の高い機能性を保証し,高温アプリケーションでの実用性を向上させます.
わかった機械的特性
機械的に,リチウムニオバートは比較的硬くて耐久性がある.この結晶は,ガラスや歯のエナメルに比べると約5のモース硬さを有する.この 特性 に よっ て,身体 的 ストレス に 耐える 能力 が 増える機械的な強さを要求するアプリケーションに最適です
アコースト・オプティック特性わかった
リチウムニオバート結晶は 高い光学音響係数で特徴づけられる 優れた光学音響特性を示しています音による光調節を可能にするこの性質は,音響光学装置で広く利用されています.
わかった鉄電性能
LiNbO3は鉄電結晶で,外部電場によって再方向化できる自発的に偏振ドメインを示しています.この機能はメモリデバイスで使用されます.電気光学調節器偏振の正確な制御を必要とする他のアプリケーション.
わかった物理的特性
リチウムニオバート結晶の重要な属性は,光学における広範な有用性を裏付ける重要な光学的な非線形性である.結晶はまた,二折れ性を示している.射線を2つに分割する.
化学的特性
LiNbO3は優れた化学的安定性を示し,様々な用途に非常に魅力的です.水や他の化学物質に強い耐性があります.化学耐性が不可欠な環境での使用を可能にする.
電気特性
ピエゾ電気材料として,リチウムニオバートは,機械的なストレスを電気電荷に変換する.この性質は,センサーやトランスデューサーなどのデバイスに活用される.
わかった光学特性
リチウムニオバート結晶は,可視赤外線から中赤外線のスペクトル範囲を介して高い伝播を含む優れた光学特性を備えています.この広い伝送窓は,光学アプリケーションにおいて重要な役割を果たします効率的な光伝播と相互作用を可能にします.
リチウムニオバート (LiNbO3) の用途
ピエゾ電気アプリケーション
リチウムニオバート結晶は高いキュリー温度により 卓越したピエゾ電気性能を示しています
低温ピエゾ電力の係数 高電機結合係数 低電解損失 安定した物理化学特性 優れた加工能力製造する能力もクォーツのような従来のピエゾ電気材料と比較して,リチウムニオバートはより高い音速を有し,高周波装置の開発を可能にします.
これらの性質により,リチウムニオバートは共鳴器,トランスデューサー,遅延線,フィルター,その他の部品に適しています.応用は,モバイル通信などの民間分野に及ぶ衛星通信,デジタル信号処理,テレビ,放送,レーダー,リモコンセンシング,電子対策,フューズを含む軍事分野ガイドシステム.
オプティカルアプリケーション
ピエゾ電気特性に加えて リチウムニオバート (LiNbO3) の結晶は 富んだ光電気効果を示します電気光学効果と非線形光学効果が特に顕著で広く利用されているさらに,LiNbO3結晶は,陽子交換またはチタン拡散によって高品質の光波導体に製造され,ポーリング逆転によって定期的にポーリングされた結晶になります.電気光学モジュレーターでの応用を可能にします統合光学スイッチ 電気光学Qスイッチ 電気光学デフレクター 高電圧センサー 波面センサー光学パラメータオシレーターさらに,LiNbO3ベースのコンポーネントは,二折れ式クインプリズム,ホログラム光学装置,赤外線熱電検出器,エルビウムドーピングされた波導レーザーも報告されています.
Q&A
Q1:リチウムニオバート (LiNbO3) は何ですか?その基本的な特性は何ですか?
A1 について:
リチウムニオバート (LiNbO3) は,主要な特性を持つフェロー電気材料である.
電気光学効果: 高速光学調節器の光制御を可能にします.
非線形光学: 周波数変換をサポートする (例:第2和音生成).
ピエゾエレクトリック効果: センサーのための電気信号に機械的なストレスを変換する.
高キュリー温度 (~1142°C):極端な条件下で安定している.
広い光学透明性: 400 nm (可視) から 5 μm (中赤外線) まで有効である.
Q2: リチウムニオバートの主要用途は何ですか?
A2 について:
主要な用途は以下のとおりです.
光通信: モジュレーター,波長分割マルチプレクサー
非線形光学:レーザー (OPO,SHG),光学パラメータ振動
ピエゾ電気装置: SAWフィルター,超音波変換器
電光装置:Qスイッチ,光子スイッチ
防衛・航空宇宙:レーダー,電子対策,放射線検出器
Q3:リチウムニオバートは何ですか?
A13 について
リチウムニオバート (LiNbO3) は,電光,ピエゾ電気,非線形光学特性を有する ferroelectric材料である. 光通信,センサー,レーザー装置に広く使用されている.
