詳細情報 |
|||
| 物質的な構成: | 0.05% Cr2O3 でドーピングされたAl2O3 | 機械特性: | モース硬さ: 9 |
|---|---|---|---|
| コーティングオプション: | AR/HRコーティング | 結晶構造: | トリゴナル (α-Al2O3) |
| ハイライト: | 4mm 合成ルビー棒,2mm 合成ルビー棒,合成ルビンの棒 |
||
製品の説明

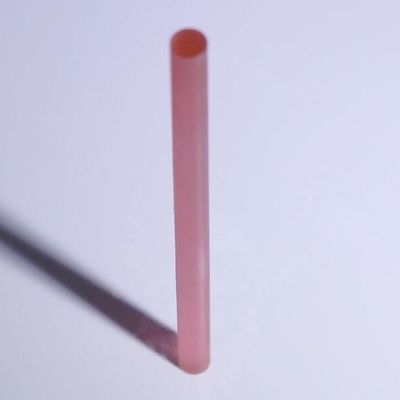

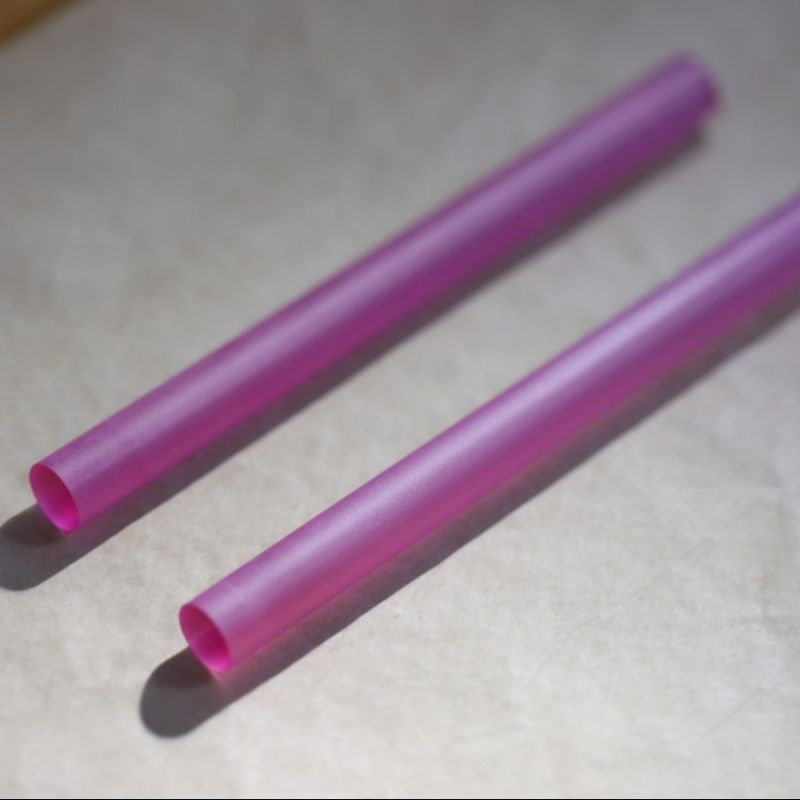

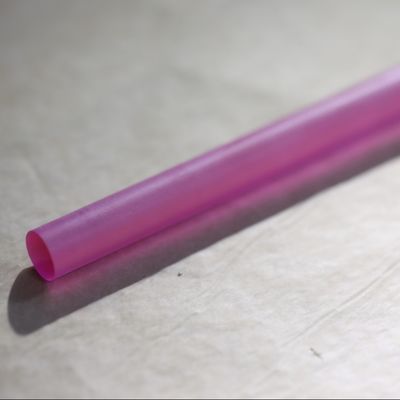

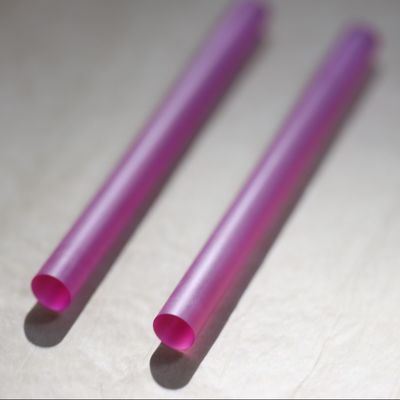

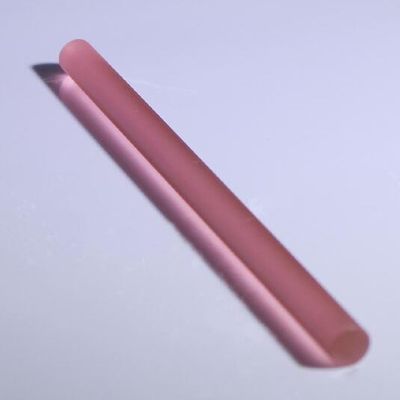

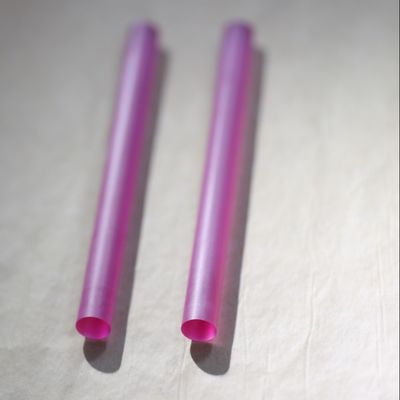

合成ルビー棒 (Cr:Al2O3) 2mm/4mm Dia10mm/20mm 長さで入手可能
ルビーレーザー棒の抽象?
ルビンレーザー棒は,主にアルミ酸化物 (Al2O3) で約0.05%から0.5%のクロムイオン (Cr3+) でドーピングされた合成ルビンから成る円筒状の結晶である.このクロムイオンはルビンのレーザー活動に責任がありますルービンは通常ピンク色または赤色で,その色濃度はクロムイオン濃度によって異なります.
ルビーレーザーは固体レーザーに分類され,そのレーザー媒体はガス,液体,半導体とは異なり固体材料です.レーザー 棒 に 用い られ て いる ルビンは,純度 と 均一性 を 保つ ため,人工 的 に 製造 さ れ て い ますレーザー光を生成するのに理想的な媒体です
ルビーレーザー棒の属性表
| 資産 | 仕様 | 単位/注記 |
| 材料の組成 | 0.05% Cr2O3 でドーピングされたAl2O3 | 体重 % |
| 結晶構造 | トリゴナル (α-Al2O3) | R3c空間グループ |
| レーザー波長 | 694.3 nm (R1線) | 主要排出線 |
| 692.9 nm (R2線) | 二次線 (低温) | |
| 物理 的 な 尺度 | 直径: 2~10mm | カスタマイズ可能 (2mm/4mm表示) |
| 長さ: 10~200mm | 標準 (10mm/20mm表示) | |
| オプティカルプロパティ | 屈折指数: 1.763 694nm | 普通の光線 (無) |
| 吸収係数: 0.4-1.2cm−1 | Cr3+ 濃度によって異なります | |
| 熱特性 | 熱伝導性: 40 W/m·K | 300K |
| 熱膨張: 5×10−6/K (ほらc軸) | アニゾトロプ性 | |
| メカニカルプロパティ | モース硬さ: 9 | ダイヤモンドに次ぐ |
| 密度: 3.98 g/cm3 | ||
| レーザー性能 | 発光寿命: 3 ms | 300K |
| 排出量横切: 2.5×10−20cm2 | R1線について | |
| 熱レンズ係数: 3×10−6 K−1 | 高出力の操作に重要 | |
| 表面の質 | 平らさ: λ/10 633nm | レーザーグレードのポーチ |
| 表面荒さ: <5 Å RMS | 超磨き仕上げ | |
| コーティングオプション | ARコーティング 694nm: R<0.2% | 典型的な仕様 |
| HRコーティング 694nm:R>99.8% | レーザー空洞鏡用 | |
| 損害の限界値 | >500 MW/cm2 | 10ns パルス |
ルービーレーザー棒の動作原理
1エネルギー吸収 (ポンプ)
ルビンレーザー棒は,高エネルギー光源,例えばクセノンフラッシュランプやクリプトンランプを用いて光学的に"ポンプ"されます.ランプからのエネルギーはルビン結晶内のクロムイオンに刺激を与え,電子をより高いエネルギー状態に引き上げる.
2. 自発的な放出
エネルギーを吸収した後,クロムイオンの興奮した電子は, 高いエネルギー状態で無期限に維持することはできません. 彼らは自発的に少し低いエネルギー状態に落ちます,プロセス中に光子を放出するこれは自発的な放出と呼ばれます
3刺激された排出量
発光する光子の一部は 他の興奮した電子を刺激し 追加の光子として エネルギーを放出します これらの光子は一貫性があり つまり同じ波長,相,そして方向性この刺激された放出は,ルビンの棒内の光を増幅します.
4光増幅と共鳴
ルビンレーザー棒は,完全に反射する鏡と部分的に反射する鏡の間に配置され,これらの鏡は共鳴する光学空洞を形成します.ルビンの棒を通して前後を反射する光子この繰り返しの光経路は,さらに刺激された放出によって,コアゲントな光を増幅します.
5レーザー出力
増幅された光の一部が部分的に反射鏡を通り抜け, 694.3 nm の波長を持つ狭くて強い赤レーザー光束を生成する.
ルビーレーザーの構造
1レーザー・ルービー・ラッド
レーザー媒体は円筒形のルビン結晶である.標準寸法は数ミリメートルから数センチメートル,直径は通常5〜15ミリメートルである.
2ポンプ源
高強度フラッシュランプ (クセノンランプなど) は,ルビンの棒内のクロムイオンを興奮させるのに必要なエネルギーを供給する.
3. 光学空洞
ラビ 棒 の 両端 に 2 つ の 鏡 が 配置 さ れ て い ます.一つ の 鏡 は 完全 に 反射 し,もう 一 つ は 部分 的 に 反射 し,レーザー 射線 が 逃れる よう に する.
4冷却システム
ポンプ 処理 に よっ て 相当 な 熱 が 生じ ます から,ルビン 棒 や 他 の 部品 が 過熱 する こと を 防止 する ため に 冷却 システム が 組み込まれ て いる こと が よく あり ます.
ルビー レーザー 棒 の 利点
1シンプル:ルビーレーザーのシンプルな設計により,簡単に構築および操作できます.
2高一貫性:放出されたレーザービームは優れた一貫性を示し,精密なアプリケーションに適しています.
3耐久性:ルビン棒の固体性質は,通常の条件下で長い使用寿命を保証します.
ルビー レーザー 棒 の 応用
1ホログラフィー:ルビーレーザーのコアゲント光は高品質のホログラムを作成するのに理想的です
2医療処置:ルビーレーザーは,タトゥー除去,皮膚治療,および他の皮膚科処置に使用されています.
3遠距離測定:初期のレーザー遠距離測定器は,正確な距離測定のためにルビーレーザーに依存していました.
4科学研究:ルビーレーザーは,一貫性のある単色光源を必要とする実験に使用されています.
5教育:シンプルでアクセス可能なレーザーシステムとして,ルビーレーザーはしばしば教育デモに使用されます.
Q&A
Q: その通りルビーレーザー棒は,性能を維持するためにどのように保管し扱うべきですか?
A: その通り保存:乾燥した暗黒環境 (Cr3+は光敏感)
清掃メタノール を 使う (磨き剤 を 使う こと は 避ける).
設置:機械的ストレスを最小限に抑える (熱接触のためにしばしば使用される柔らかいインディアムホイル).
パンプの源:懐中電灯のスペクトルと Cr3+吸収帯 (400 nm & 550 nm) を一致させる.
避けて:直接紫外線にさらされ 磨かれた顔に指紋が残され 200°C以上の熱循環が起こります
