詳細情報 |
|||
| Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
|---|---|---|---|
| Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
| TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
製品の説明

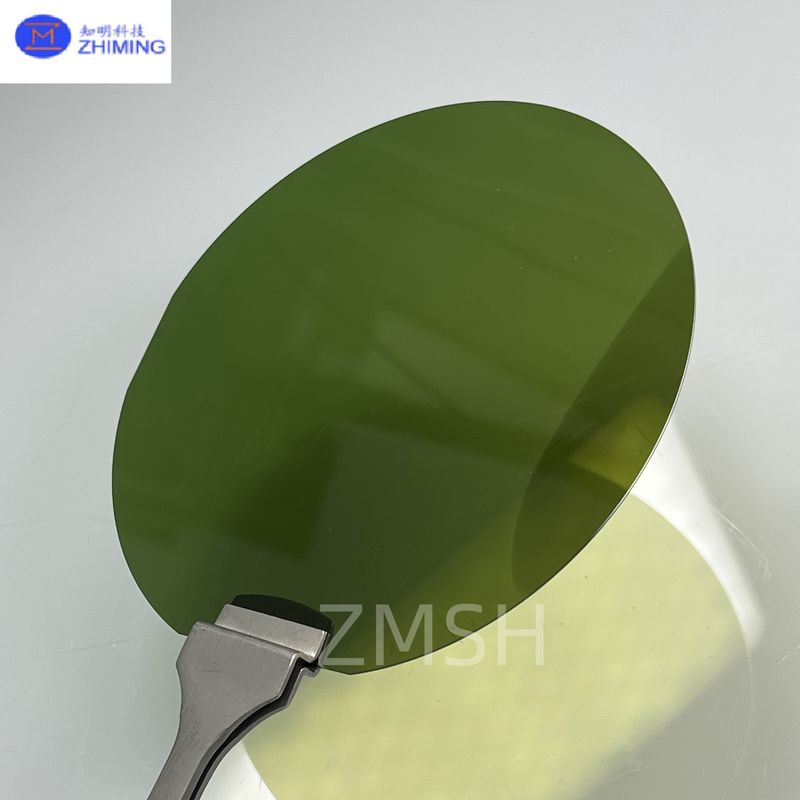

SiC エピタキシアル・ウェーバーの概要
4インチ (100mm) の SiC エピタキシアル・ウェーファーは半導体市場で重要な役割を果たしています世界各地の電力電子機器とRFデバイスメーカーにとって高度に成熟し信頼性の高いプラットフォームとして機能していますウェーファーサイズは性能,可用性,コスト効率の優れたバランスを保ち,中~高量の生産で業界が好むものとなっています.
SiC上位軸波は,高品質の単結晶SiC基板に堆積された薄くて精密に制御されたシリコンカービッド層で構成されています.上位軸波は均質なドーピングのために設計されています.優れた結晶性幅の広い帯域 (3.2 eV),高臨界電場 (~ 3 MV/cm),高熱伝導性4 塩化シリコン・エピタキシアル・ウェーバーは,高電圧でシリコンを上回る装置を可能にします.高周波および高温アプリケーション
電気自動車から太陽光発電,工業駆動まで多くの産業は,効率的で頑丈でコンパクトな電力電子機器の製造のために4C SiC エピタキシアルウエファーに依存し続けています.
製造原理
4?? SiC エピタキシアルウエフルの製造には高度に制御された技術が必要です化学蒸気堆積 (CVD)プロセス:
-
基板の調製
高純度4?? 4H-SiCまたは6H-SiC基質は高度な化学機械磨き (CMP) を受けて,原子的に滑らかな表面を作り,上軸成長中に欠陥を最小限に抑える. -
エピタキシャル層の成長
CVD反応炉では,シラン (SiH4) やプロパン (C3H8) などのガスが高温 (~1600~1700°C) に導入され,これらのガスは分解して基板に堆積される.新しい結晶型SiC層を形成する. -
コントロールドーピング
耐性やキャリア濃度などの電気特性調整のために,窒素 (n型) やアルミニウム (p型) などの補給剤を慎重に導入する. -
精度監視
リアルタイムモニタリングにより,厚さの均一性とドーピングプロファイルの厳格な制御が 4?? ワッフル全体に保証されます. -
処理後の品質管理
完成したウエフルは厳格な試験を受けます-
表面の荒さに関する原子力顕微鏡 (AFM)
-
ストレスや欠陥のラーマン光学
-
結晶学質のためのX線 difrction (XRD)
-
欠陥マッピングのための光照明
-
ボーク/ワープ測定
-
仕様
| 4インチ直径 シリコンカービッド (SiC) 基板仕様 | |||||||||
| グレード | MPDグレードはゼロ | 生産級 | 研究級 | ダミーグレード | |||||
| 直径 | 100. mm±0.5mm | ||||||||
| 厚さ | 350μm±25μmまたは500±25μm または他のカスタマイズされた厚さ | ||||||||
| ウェファーの方向性 | 軸外: 4H-N/4H-SI の場合は <1120> ±0.5° 6H-N/6H-SI の場合は <0001> ±0.5° | ||||||||
| マイクロパイプ密度 | ≤0cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10cm-2 | |||||
| 耐性 | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 00.02~0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| 主要フラット | {10-10} ±5.0° | ||||||||
| 主要平面長さ | 18.5 mm±2.0 mm | ||||||||
| 二次平面長さ | 10.0mm±2.0mm | ||||||||
| 二次的な平面方向性 | シリコンが上向き: プライムフラットから90°CW ±5.0° | ||||||||
| エッジ除外 | 1mm | ||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | ||||||||
| 荒さ | ポーランド Ra≤1 nm | ||||||||
| CMP Ra≤0.5 nm | |||||||||
| 高強度の光による裂け目 | ない | 1 は許容され, ≤2 mm | 累積長 ≤ 10mm,単一の長 ≤ 2mm | ||||||
| 高強度光によるヘックスプレート | 累積面積 ≤1% | 累積面積 ≤1% | 累積面積 ≤3% | ||||||
| 高強度光による多型エリア | ない | 累積面積 ≤2% | 累積面積 ≤5% | ||||||
| 高強度の光による傷 | 3 傷 1 × ワッフル直径の累積長 | 円盤直径の累積長に 5 割れ | 円盤直径の累積長に 5 割れ | ||||||
| エッジチップ | ない | 容量 ≤0.5mm | 容量5個,それぞれ ≤1mm | ||||||
申請
信頼性の高い電源装置の大量生産を可能とする.
-
電気自動車 (EV)
トラクションインバーター,搭載充電器,DC/DC変換器 -
再生可能エネルギー
太陽光回路のインバーター 風力発電の変換機 -
産業用駆動機
効率的なモータードライブ,サーボシステム -
5G / RF インフラストラクチャ
パワーアンプとRFスイッチ -
消費電子機器
コンパクトで高効率の電源
よくある質問 (FAQ)
1なぜシリコンよりもシリコンエピタキシアルを 選ぶのか?
SiCは電圧や温度に耐久性が高く より小さく速く効率的な装置が作れます
2. 最も一般的なSiCポリタイプは何ですか?
4H-SiCは,広い帯域間隔と高い電子移動性により,ほとんどの高電力およびRFアプリケーションで好ましい選択です.
3ドーピングプロフィールがカスタマイズできる?
そう,ドーピングレベル,厚さ,抵抗性は,アプリケーションのニーズに完全に合わせることができます.
4典型的なリードタイム?
標準的な配送時間は 4〜8週間で,ワッフルサイズと注文量によって異なります.
5品質検査はどんなものですか?
AFM,XRD,欠陥マッピング,キャリア濃度分析を含む包括的なテスト
6このワッフルはシリコン製の設備と 互換性があるの?
材料の硬さや熱性能が異なるため,わずかな調整が必要である.
