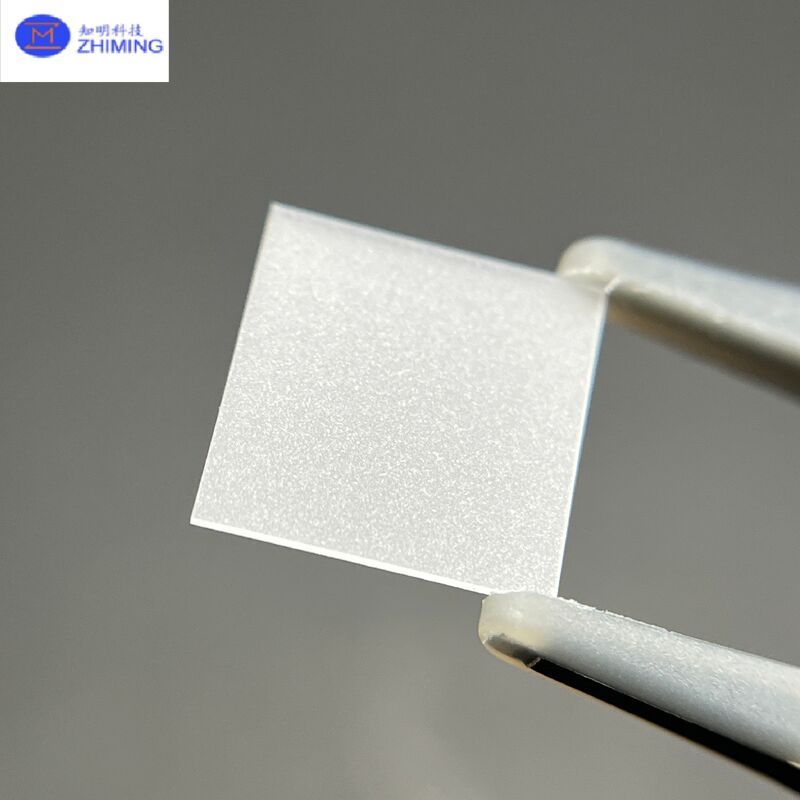

単面磨き表面のサファイアカスタムプレートは,高品質の単結晶アルミニウム酸化物 (Al2O3) から製造された高精度の光学および構造部品です.特殊な硬さのため優れた光学伝達力,高熱耐性,化学的安定性,サファイア板は先進的な光学システム,半導体加工,高級産業機器単面の磨きデザイン (通常はシングルポーチあるいは片面鏡の仕上げ) は,光学グレードの表面のみを必要とするアプリケーションのための費用対効果の高い高機能のソリューションを提供します.

片側から磨いたサファイアプレートは,両面から磨いた部品とは異なり,高度に精製された光学表面を保持し,反対側はラップまたは半完成のままです.この配置は,保護窓などのシナリオで広く使用されています照明入り表面,センサーカバー,検査装置,構造支柱板表面の1つだけが光学的な相互作用を経験し,もう1つがマウントまたは結合インターフェースとして機能する.

材料の特徴

ザファイアは,モーススケールで9位にランクインし,ダイヤモンドに次ぐ最も硬い光学材料の一つです.この卓越した硬さにより 厳しい環境でも 耐久性があり 耐磨性がありますさらに,サファイアは紫外線 (UV) から赤外線 (IR) 波長への優れた伝達性を示し,ブロードバンド光学アプリケーションに適しています.

高熱伝導性と溶融点 (~2050°C) は,高温条件で安定して動作することを可能にします.また,優れた化学的惰性,酸,アルカリ,そしてほとんどの溶媒これらの組み合わせた特性により,耐久的で安定し,精密エンジニアリング分野に適した多機能な材料が作れます.

主要な製品特性

1片面光学磨き

滑らかな表面は,Ra < 1 nm の低かさまで荒らさレベルを達成し,高い透明性を提供します.極小の散乱と優れた表面品質により,レーザー機器や画像機器などの厳格な表面精度を要求する光学システムとの互換性を確保します.

2高い機械的強度

サファイア製のカスタムプレートは 極端な機械的衝撃や 磨削に耐える 高い屈強度,圧縮強度継続的な産業用機器でも.

3優れた熱と化学的安定性

サファイアは高熱負荷,急速な温度サイクル,腐食性化学物質にさらされても安定した性能を維持します.これは半導体機器に適しています.高温検査窓厳しい環境の光学部品です

4. 完全なカスタマイズ可能性

尺寸,形状,切断角度 (C平面,A平面,R平面),厚さ許容量,平面度等級,チャンファー寸法,表面粗さはすべてカスタマイズできます.超音波掘削図面に基づいて形作られる.

典型的な仕様 (完全にカスタマイズ可能)

申請

オプティカル・レーザー・システム

単磨いたサファイアプレートは,レーザー,光センサー,画像システムのための保護窓として広く使用されています. 磨いた表面は優れた光学性能を保証します.磨かれていない側が粘着または固定表面として使用されます.

精密儀器

これらのプレートは,産業用計測システムにおけるビューポート,検出窓,および検査インターフェースコンポーネントとして機能します.ザファイアが 摩擦耐性 と 安定性 を 備える の は,長期 的 に 精密 な 測定 環境 に 理想 的 に 適し ます.

半導体機器

サファイアが持つ熱耐性と化学的惰性により,ウエファー検査ツール,試験装置,探査ステーション,および室保護窓で使用できます.

荒い 環境 に 対し て の 保護

サファイア板は砂や塵 化学物質 高温や機械的な衝撃に 耐えるので 航空宇宙や水中カメラ高圧システム.

消費電子機器

サファイア製のカメラの窓やカバープレート,バイオメトリックセンサーのカバーは シングルクリスタルサファイア製の 擦り傷防止性から恩恵を受けます

片面 の 磨き の 利点

1. 費用対効果の高いソリューション2度磨きされたプレートと比較します

2. 応用に最適必要なのは光学インターフェースが1つだけである場合

3. より良い結合互換性マットまたはラップされた側です

4. 組み立ての柔軟性特に機械的な固定や接着剤の設置用.

5. 光反射が低下する光学設計の部分では 磨きされていない部分です

よくある質問

Q1: サファイア板は 非常に薄くできますか?
はい. サイズに応じて0.15~0.2mmまでサファイアプレートを製造できます. 薄いパーツは図面と容量要件に基づいて評価できます.

Q2: 複雑な形状やマイクロ加工をサポートしていますか?
レーザー切削,超音波掘削,直角形や輪形,スロット,盲孔,ステップ,そして穴をサポートします

Q3:サファイアが発信する波長は?
サファイアは150nm (UV) から5μm (IR) 以上までの優れた伝達性を有し,UV,可視,近IR光学システムに適しています.
