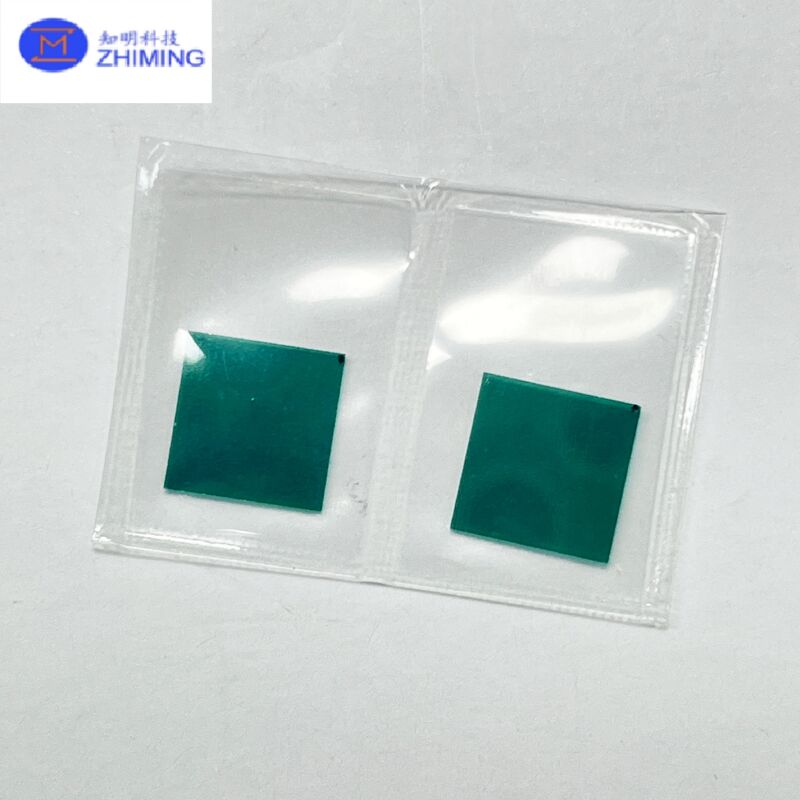

この6H炭化ケイ素（SiC）スクエア基板は、高純度の6H-SiC単結晶材料から製造され、高度な半導体および電子アプリケーション向けに正確に正方形に加工されています。第3世代のワイドバンドギャップ半導体の代表的な材料として、6H-SiCは、高温、高電圧、高周波、高出力の動作条件下で優れた性能を発揮します。
優れた熱伝導率、機械的強度、化学的安定性、電気的特性を備えた6H SiCスクエア基板は、パワーデバイス、RFデバイス、光電子工学、レーザーシステム、研究開発ラボで広く使用されています。基板は、研磨、半研磨、または未研磨の表面状態で、カスタマイズされたサイズと厚さが保証されます。
超高硬度（モース硬度 ≈ 9.2）
効率的な放熱のための高熱伝導率（〜490 W/m·K）
極限環境に適したワイドバンドギャップ（3.0 eV）
高い絶縁破壊電界強度
優れた耐薬品性と耐酸化性
高周波性能のための高い電子移動度
安定した結晶構造と長寿命
| パラメータ | 仕様 |
|---|---|
| 材料 | 6H炭化ケイ素（6H-SiC） |
| 形状 | 正方形 |
| 標準サイズ | 5×5 mm、10×10 mm、20×20 mm（カスタム可能） |
| 厚さ | 0.2 – 1.0 mm（カスタム可能） |
| 表面仕上げ | 片面研磨 / 両面研磨 / 未研磨 |
| 表面粗さ | Ra ≤ 0.5 nm（研磨） |
| 導電型 | N型 / 半絶縁性 |
| 抵抗率 | 0.015 – 0.03 Ω·cm（N型標準） |
| 結晶方位 | (0001) Si面またはC面 |
| エッジ | 面取りありまたはなし |
| 外観 | 濃い緑色から半透明 |
PVT（物理蒸着）単結晶成長
配向と正方形切断
高精度研削と厚さ制御
片面または両面研磨
超音波洗浄とクリーンルームパッケージング
このプロセスにより、高い平坦度、低い表面欠陥、優れた電気的均一性が保証されます。
パワー半導体デバイス（MOSFET、SBD、IGBT）
RFおよびマイクロ波電子デバイス
高温電子部品
レーザーダイオードおよび光検出器
チップの研究開発
大学の研究室および半導体研究機関
マイクロファブリケーションおよびMEMS処理
純正6H-SiC単結晶材料
取り扱いとデバイス製造が容易な正方形形状
低欠陥密度による高い表面品質
サイズ、厚さ、抵抗率の幅広いカスタマイズ範囲
極限環境での安定した性能
少量プロトタイピングと量産への対応
納品前の100％検査
Q1: 6H-SiCと4H-SiCの違いは何ですか？
A: 4H-SiCは、より高い電子移動度のため、現在、商用パワーデバイスでより一般的に使用されていますが、6H-SiCは、特定のRF、マイクロ波、および特殊な光電子アプリケーションで好まれています。
Q2: 未研磨の6H-SiCスクエア基板を供給できますか？
A: はい、お客様の要件に基づいて、研磨、ラッピング、および未研磨の表面を提供しています。
Q3: 小サイズのスクエア基板に対応していますか？
A: はい、2×2 mmまでのスクエアサイズをカスタマイズできます。
Q4: 検査および試験レポートは利用できますか？
A: はい、寸法検査レポート、抵抗率試験データ、および表面粗さレポートを提供できます。
