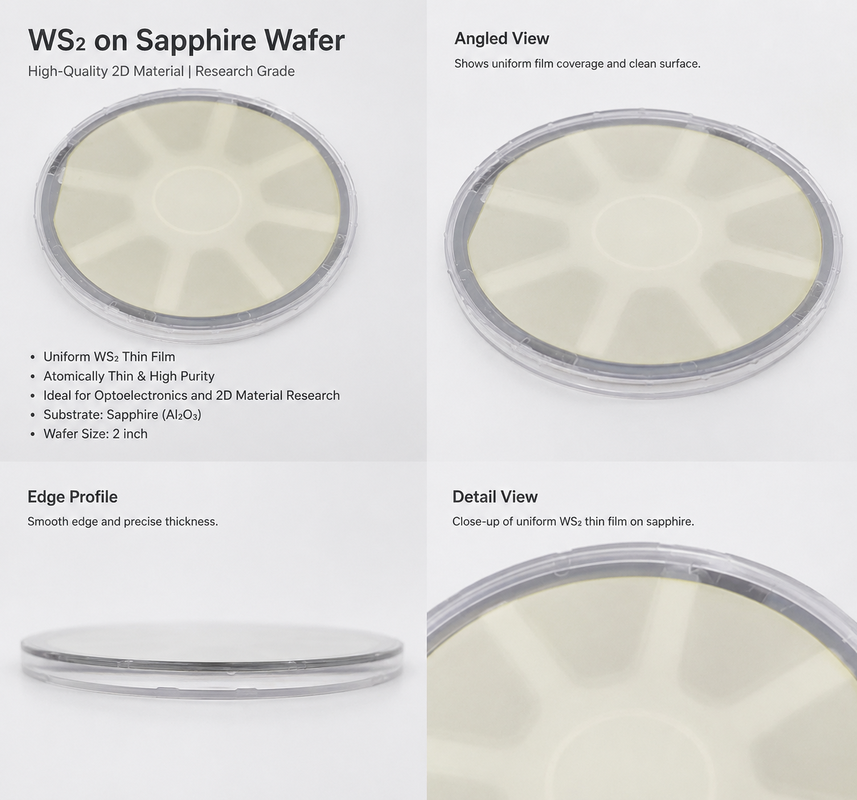

WS2 サファイア・ウェーファー 2D半導体 ワルフスタン・ディスルファイドフィルム サファイア基板

サファイアウエハ上のWS₂ |高品質 2D 半導体 TMD フィルムのサプライヤー

製品概要

WS₂ on Sapphire Wafer は、サファイア基板上に成長させた二硫化タングステン膜からなる高品質の二次元半導体材料です。二硫化タングステンとしても知られる WS2 は、一般に TMD 材料と呼ばれる遷移金属ジカルコゲナイドのファミリーに属します。 WS₂ は、その独特な層構造、光応答、半導体特性により、次世代のナノエレクトロニクス、オプトエレクトロニクス、センサー、および高度な半導体研究にとって最も魅力的な候補材料の 1 つとなっています。

半導体技術がテクノロジーノードの小型化に向けて進むにつれ、従来のシリコンベースの材料システムは、特にトランジスタのチャネルが狭くなり、キャリア輸送が表面欠陥の影響をより強く受けるようになると、ますます課題に直面しています。この開発傾向の下では、将来のデバイス革新をサポートするために新しい半導体材料が必要とされています。 WS₂ などの二次元半導体材料は、ポストシリコン研究、特に高度なロジックデバイス、AI チップ、ニューロモーフィックハードウェア、高速メモリ、無線通信、バイオセンサー、ガスセンサー、光検出器などの研究の有望な候補と考えられています。

当社のサファイアウェーハ上の WS₂ は、研究所、大学、半導体研究所、オプトエレクトロニクス企業、先端材料開発チーム向けに設計されています。この製品は、多層連続 WS₂ フィルム、優れた表面平坦性、強力なフォトルミネッセンス応答、および AFM、ラマン、PL、PL マッピング、GIXRD、TEM、および GI-WAXS を含む高度な特性評価方法を通じて検証された結晶品質を特徴としています。

なぜサファイアに WS₂ を使うのか?

サファイアは、機械的強度、熱安定性、耐薬品性、光透過性に優れているため、基板材料として広く使用されています。 WS₂ と組み合わせると、サファイアは 2D 材料成長、光学テスト、デバイス製造、半導体研究に安定した信頼性の高いプラットフォームを提供します。

サファイア上の WS₂ は、高品質の膜均一性、安定した基板特性、および強力な光学応答を必要とするアプリケーションに特に適しています。ランダムに転写された 2D フレークと比較して、サファイア上のウェハレベル WS₂ 膜はより優れた一貫性を提供し、体系的な研究、ウェハスケールの特性評価、およびデバイスプロセス開発により適しています。

製品仕様表

利用可能な製品タイプ

製品の主な特長

製品の利点

サファイア ウェーハ上の当社の WS₂ は、基本的な 2D 材料サンプル以上のものを必要とするお客様向けに開発されました。この製品は、均一な膜品質、信頼性の高い特性データ、安定したウェーハレベルの材料性能を必要とするユーザーに適しています。

小さな剥離フレークと比較して、サファイアウェーハ上の WS₂ は、体系的な研究のためのより大面積の材料プラットフォームを提供します。研究者がサンプル間のばらつきを減らし、より一貫性のあるデバイス実験をサポートするのに役立ちます。多層連続膜構造のため、光学試験、構造解析、プロセス開発にも適しています。

強いフォトルミネッセンス信号と狭いFWHMは、高い光学品質を示しています。 AFM によって確認された滑らかな表面形態により、この材料はナノスケールの研究に適しています。 GIXRD および GI-WAXS の特性評価は、WS2 フィルムの結晶品質と構造的信頼性をさらに裏付けています。

特性評価の概要

サファイアウエハへのWS₂の応用

サファイア上の WS₂ は、幅広い先端研究や半導体関連アプリケーションに適しています。これは、二次元の半導体特性、強力な光学応答、およびウェーハレベルの材料の均一性が必要とされる分野で特に価値があります。

アプリケーションの詳細な説明

1. 2D半導体研究

WS₂ は、次世代半導体研究にとって最も重要な TMD 材料の 1 つです。その層状構造と半導体特性により、キャリア輸送、表面効果、光学的挙動、およびナノスケールデバイスの性能を研究するのに魅力的な材料となっています。サファイア ウェーハ上の WS₂ は、2D 材料や将来の半導体技術に取り組む大学や研究室に安定したプラットフォームを提供します。

2. ロジックICとAIチップの研究

従来のシリコンのスケーリングは物理的な限界に直面しているため、将来のロジック IC や AI チップの開発に向けて新しい材料が模索されています。 WS₂ は、極薄チャネル、高度なデバイス構造、将来の集積回路の研究にとって有望な 2D 半導体材料と考えられています。サファイア ウェーハ上の WS₂ は、初期段階の研究、デバイスのプロトタイピング、および特性評価のための材料プラットフォームとして使用できます。

3. ニューロモーフィックハードウェア

ニューロモーフィック コンピューティングには、脳にインスピレーションを得たコンピューティング機能をサポートできる新しい材料とデバイス構造が必要です。 WS₂ などの 2 次元半導体は、新しいデバイス アーキテクチャにおける可能性について研究されています。サファイア ウェーハ上の WS₂ は、ニューロモーフィック ハードウェアの新しい電子および光電子メカニズムの研究をサポートできます。

4. 光検出器と光電子デバイス

WS₂ は強力な光学応答を備えているため、光検出器や光電子デバイスの研究に適しています。当社の WS₂ フィルムの強い PL シグナルは、良好な光学品質を示しており、これは光検出、光センシング、光電変換の研究にとって重要です。サファイアは優れた光透過性と安定性も備えているため、オプトエレクトロニクス用途に優れた基板となっています。

5. センサー

二次元材料は表面積と体積の比が高いため、WS₂ はバイオ センサーやガス センサーなどのセンサー研究に適しています。 WS₂ の表面は外部分子と相互作用できるため、検出関連の研究に役立ちます。サファイア ウェーハ上の WS₂ は、センサー開発に安定した均一な基板プラットフォームを提供します。

6. フレキシブルエレクトロニクス

サファイアは硬い基板ですが、2D 材料としての WS₂ はフレキシブル エレクトロニクスの分野で広く研究されています。サファイア上の WS₂ は、柔軟なデバイス構造に統合する前に、材料の成長、特性評価、転写プロセス開発のための研究プラットフォームとして使用できます。s.
